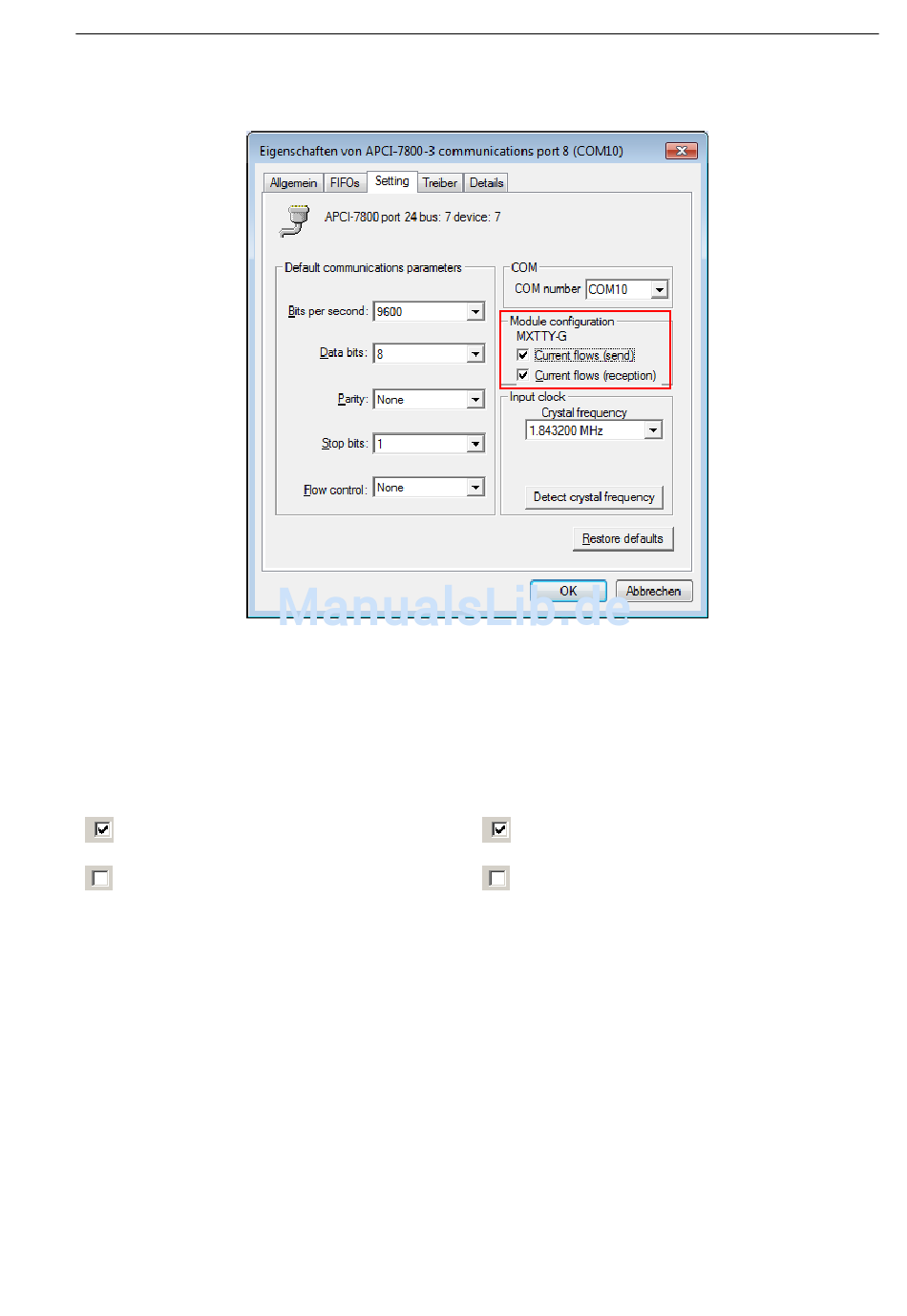

Abb. 8-4: Einstellungsbeispiel: TTY-Stromschleife (Current Loop)

Current flows (send):
Definition des Stromflusses in der Sende-
stromschleife, d.h. die Verbindung der Karte
CPCI-7500 (Sender) zum Peripheriegerät
(Empfänger) im Ruhezustand (kein serieller
Datenstrom)
Häkchen gesetzt: Strom fließt
kein Häkchen gesetzt: Strom fließt nicht
26
Current flows (reception):
Definition des Stromflusses in der Empfangs-
stromsschleife, d.h. die Verbindung der Karte
CPCI-7500 (Empfänger) zum Peripheriegerät
(Sender) im Ruhezustand (kein serieller
Datenstrom)
Häkchen gesetzt: Strom fließt
kein Häkchen gesetzt: Strom fließt nicht
