Einstellung Der Anschläge Der Räder; Einstellung Der Anschläge Bei Der Vordertreibachse - Zetor 8621 Forterra turbo Handbuch

Ohne vordere Dreipunktaufhängung
Reifen Spurweite
der Räder
(mm)
12,4- R24 1565
1715
1865
380/70R24 1630
13,6-R24 1700
1850
12,4- 1715
28,10PR 1865
14,9-24 1710
420/70R24 1860
Mit vorderer Dreipunktaufhängung
Reifen Spurweite
der Räder
(mm)
12,4-R24 1565
1715
1865
380/70R24 1700
13,6-R24 1850
12,4- 1715
28,10PR 1865
14,9-24 1710
420/70R24 1860
EINSTELLUNG DER ANSCHLÄGE DER RÄDER
ohne Kotflügeln
Rechter Linker
Anschlag Anschlag
A (mm) A (mm)
38 31
28 21
17 10
39 35
34 28
23 17
29 27
18 18
33 30
22 18
ohne Kotflügeln
Rechter Linker
Anschlag Anschlag
A (mm) A (mm)
50 47
33 33
19 20
43 39
28 27
41 38
26 28
44 41
29 31
mit Kotflügeln
Rechter Linker
Anschlag Anschlag
A (mm) A (mm)
37 37
32 31
23 21
40 35
40 40
31 29
40 40
31 31
41 41
31 32
mit Kotflügeln
Rechter Linker
Anschlag Anschlag
A (mm) A (mm)
50 47
33 35
19 25
43 45
28 34
38 45
28 36
44 46
29 36
151

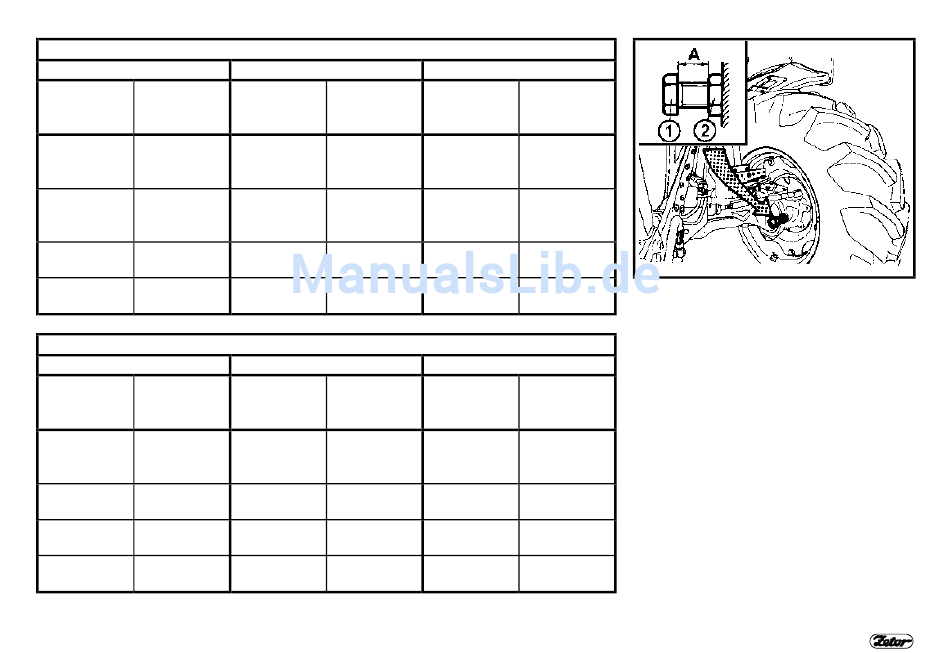

EINSTELLUNG DER ANSCHLÄGE BEI
DER VORDERTREIBACHSE
Die Einstellung der Anschläge bei jeder
Änderung der Spurweite der Räder bei
der Vordertreibachse nach den an-
geführten Tabellen nach der Lösung der
Mutter (2) und dem Heraus- oder Hin-
einschrauben der Schraube (1) durch-
führen.
F 216
