Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
•
entstehen kann: Wenn Sie an den OSSDs (Sicherheitsausgängen) Lasten anschlie‐
ßen, die auch dann schalten, wenn sie mit negativer Spannung angesteuert wer‐
den (z. B. elektromechanisches Schütz ohne Verpolschutz-Diode), müssen Sie die
0-V-Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln
und unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sicherge‐
stellt, dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen
der Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.

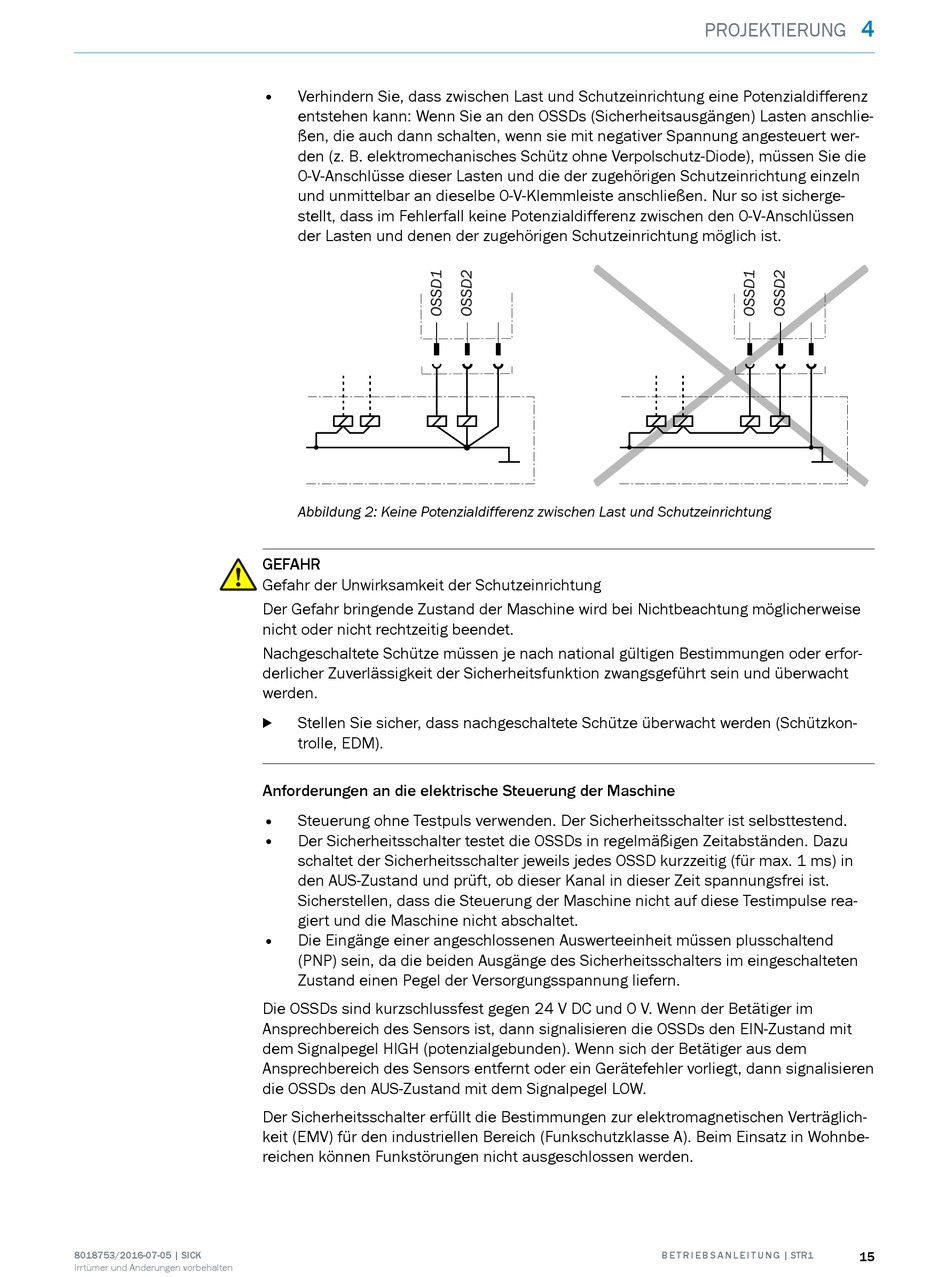

Abbildung 2: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach national gültigen Bestimmungen oder erfor‐
derlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und überwacht
werden.
Stellen Sie sicher, dass nachgeschaltete Schütze überwacht werden (Schützkon‐
b
trolle, EDM).
Anforderungen an die elektrische Steuerung der Maschine
Steuerung ohne Testpuls verwenden. Der Sicherheitsschalter ist selbsttestend.
•
Der Sicherheitsschalter testet die OSSDs in regelmäßigen Zeitabständen. Dazu
•
schaltet der Sicherheitsschalter jeweils jedes OSSD kurzzeitig (für max. 1 ms) in
den AUS-Zustand und prüft, ob dieser Kanal in dieser Zeit spannungsfrei ist.
Sicherstellen, dass die Steuerung der Maschine nicht auf diese Testimpulse rea‐
giert und die Maschine nicht abschaltet.
Die Eingänge einer angeschlossenen Auswerteeinheit müssen plusschaltend
•
(PNP) sein, da die beiden Ausgänge des Sicherheitsschalters im eingeschalteten
Zustand einen Pegel der Versorgungsspannung liefern.
Die OSSDs sind kurzschlussfest gegen 24 V DC und 0 V. Wenn der Betätiger im
Ansprechbereich des Sensors ist, dann signalisieren die OSSDs den EIN-Zustand mit
dem Signalpegel HIGH (potenzialgebunden). Wenn sich der Betätiger aus dem
Ansprechbereich des Sensors entfernt oder ein Gerätefehler vorliegt, dann signalisieren
die OSSDs den AUS-Zustand mit dem Signalpegel LOW.
Der Sicherheitsschalter erfüllt die Bestimmungen zur elektromagnetischen Verträglich‐
keit (EMV) für den industriellen Bereich (Funkschutzklasse A). Beim Einsatz in Wohnbe‐
reichen können Funkstörungen nicht ausgeschlossen werden.
