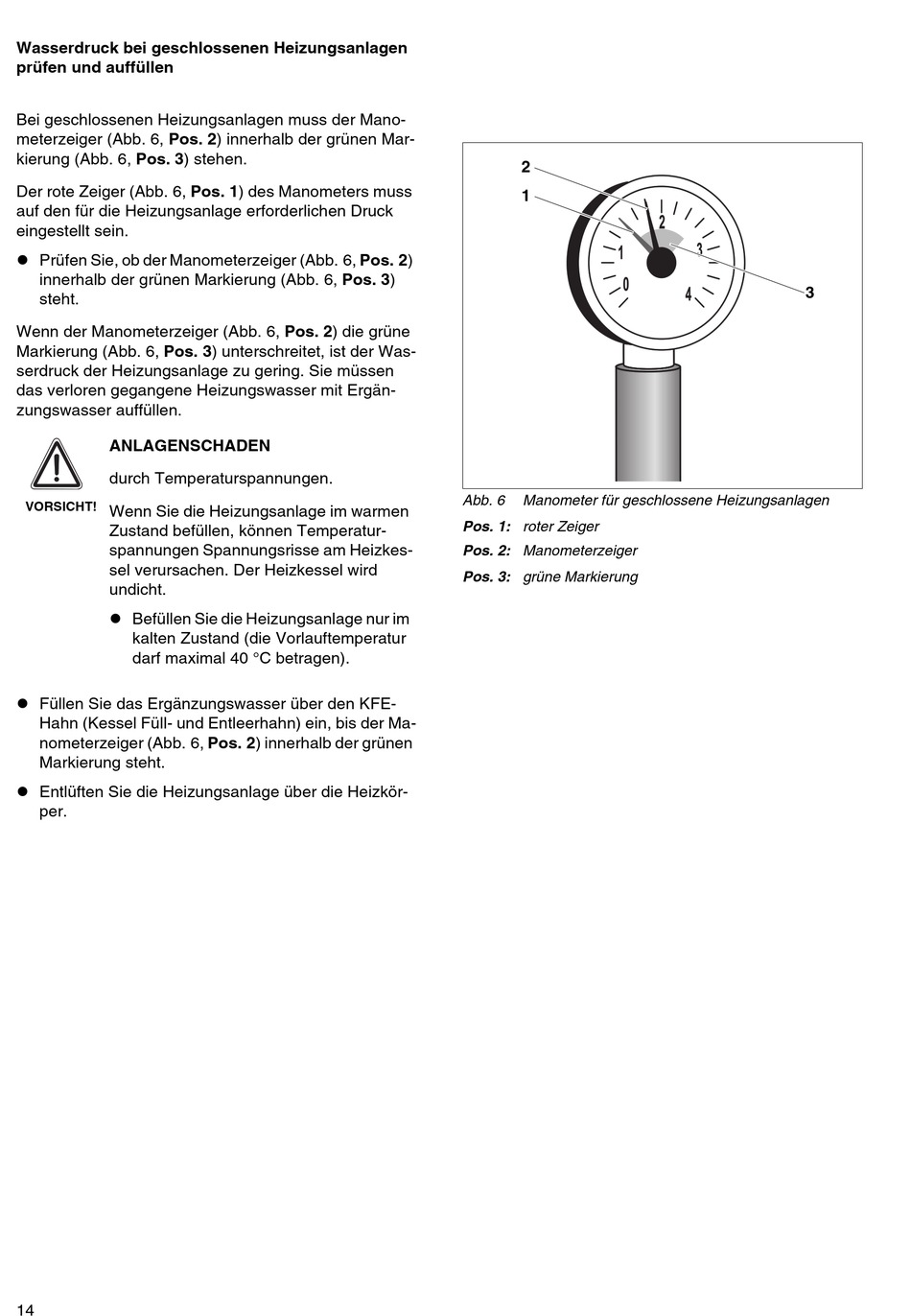

Wasserdruck bei geschlossenen Heizungsanlagen
prüfen und auffüllen
Bei geschlossenen Heizungsanlagen muss der Mano-
meterzeiger (Abb. 6, Pos. 2) innerhalb der grünen Mar-
kierung (Abb. 6, Pos. 3) stehen.
Der rote Zeiger (Abb. 6, Pos. 1) des Manometers muss
auf den für die Heizungsanlage erforderlichen Druck
eingestellt sein.
! Prüfen Sie, ob der Manometerzeiger (Abb. 6, Pos. 2)
innerhalb der grünen Markierung (Abb. 6, Pos. 3)
steht.
Wenn der Manometerzeiger (Abb. 6, Pos. 2) die grüne
Markierung (Abb. 6, Pos. 3) unterschreitet, ist der Was-
serdruck der Heizungsanlage zu gering. Sie müssen
das verloren gegangene Heizungswasser mit Ergän-
zungswasser auffüllen.
ANLAGENSCHADEN
durch Temperaturspannungen.
VORSICHT!
Wenn Sie die Heizungsanlage im warmen
Zustand befüllen, können Temperatur-
spannungen Spannungsrisse am Heizkes-
sel verursachen. Der Heizkessel wird
undicht.
! Befüllen Sie die Heizungsanlage nur im
kalten Zustand (die Vorlauftemperatur
darf maximal 40 °C betragen).
! Füllen Sie das Ergänzungswasser über den KFE-
Hahn (Kessel Füll- und Entleerhahn) ein, bis der Ma-
nometerzeiger (Abb. 6, Pos. 2) innerhalb der grünen
Markierung steht.
! Entlüften Sie die Heizungsanlage über die Heizkör-
per.
14
2
1
Abb. 6
Manometer für geschlossene Heizungsanlagen
Pos. 1: roter Zeiger
Pos. 2: Manometerzeiger
Pos. 3: grüne Markierung
3
