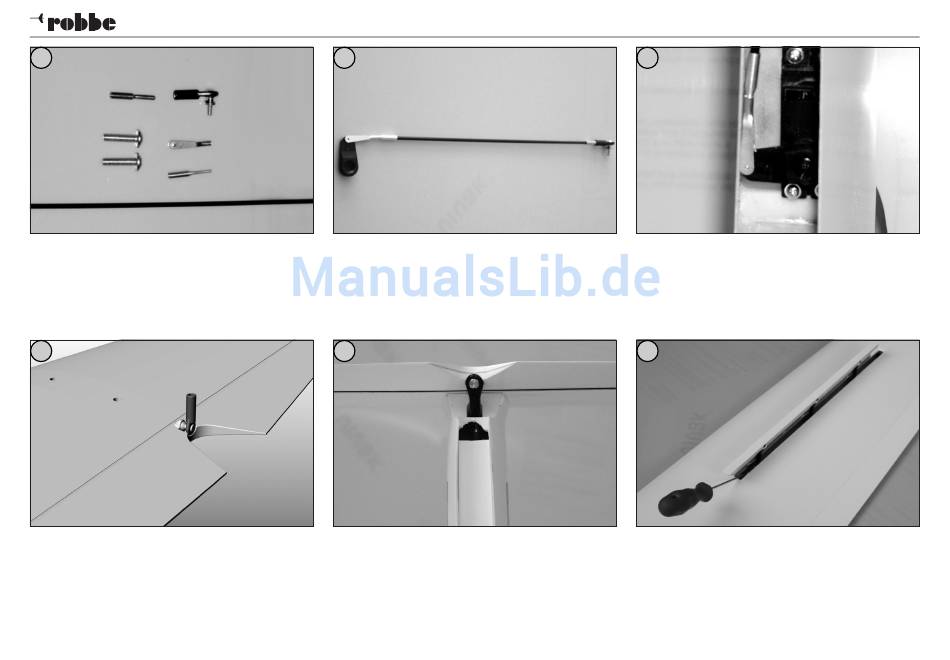

- Bereiten Sie die Höhenruderanlenkung für den Einbau vor.
16
Bild 16
- Schrauben
Sie
den
Kugelbolzen
Höhenruderanlenkung im Höhenruder fest.
6
14
Bild 14
- Hängen Sie die vorbereitete Höhenruderanlenkung, mit
leicht abgewinkelter Löthülse, in den gekürzten Servohebel
ein.
17
Bild 17
für
die
- Befestigen Sie das Höhenleitwerk mit den beiliegenden
Schrauben auf dem Seitenleitwerk. Verbinden Sie das
Anlenkgestänge mit dem Höhenruder.
Bau- und Betriebsanleitung VENTUS-2cx 6m GFK
15
Bild 15
- Bauen Sie das Höhenruderservo im Seitenleitwerk ein.
Verschrauben Sie das Höhenrudergestänge mit dem
Servo. Kontrollieren Sie dabei die Neutralstellung des
Servos und die Leichtgängigkeit des Gestänges. Es darf
nicht am Rumpf streifen.
18
Bild 18
- Bereiten Sie den Einbau der Anlenkung für die Störklappen
vor (Bild 18 und 19).
