Bauanleitung Rumpf - Robbe D-8028 Betriebsanleitung

1

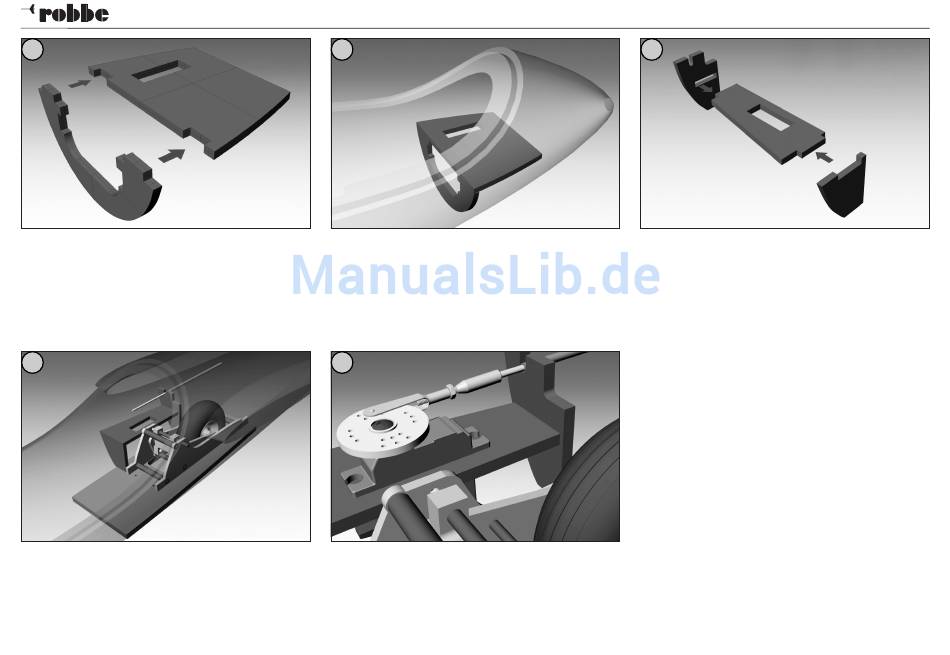

Bild 1
- Die Spanten für die Empfängerbatterie, wie auf Abbildung
gezeigt, zusammenkleben.
4
Bild 4*
- Die zusammengebaute Einheit für das Seitenruderservo
auf der rechten Rumpfseite verkleben.
4
Bau- und Betriebsanleitung ASW 28 GFK 3m
2
Bild 2
- Die zusammengebaute Einheit im Rumpf einkleben. Sollte
eine Schleppkupplung eingebaut werden, müssen Sie
zuerst die Kupplung montieren. Für das Verkleben
mit Microballon mischen.
5
Bild 5*
- Servo (S3150) für das Seitenruder einbauen. Das
Außenrohr des Bowdenzug für das Seitenruder am Spant
im Schlitz verkleben. Außenrohr und Gestänge ablängen.
Gabelkopf und M2-Mutter auf die Löthülse aufschrauben
und mit dem Innenrohr und Stahldraht des Bowdenzugs
verkleben.
3
Bild 3
- Die Spanten für die Montage des Servos (1x S3150) für
Seitenruder und Einziehfahrwerk vorbereiten.
Ropoxi
* Bild 4 und Bild 5 zeigen das Modell mit optionalem
Einziehfahrwerk.
No. 25851
