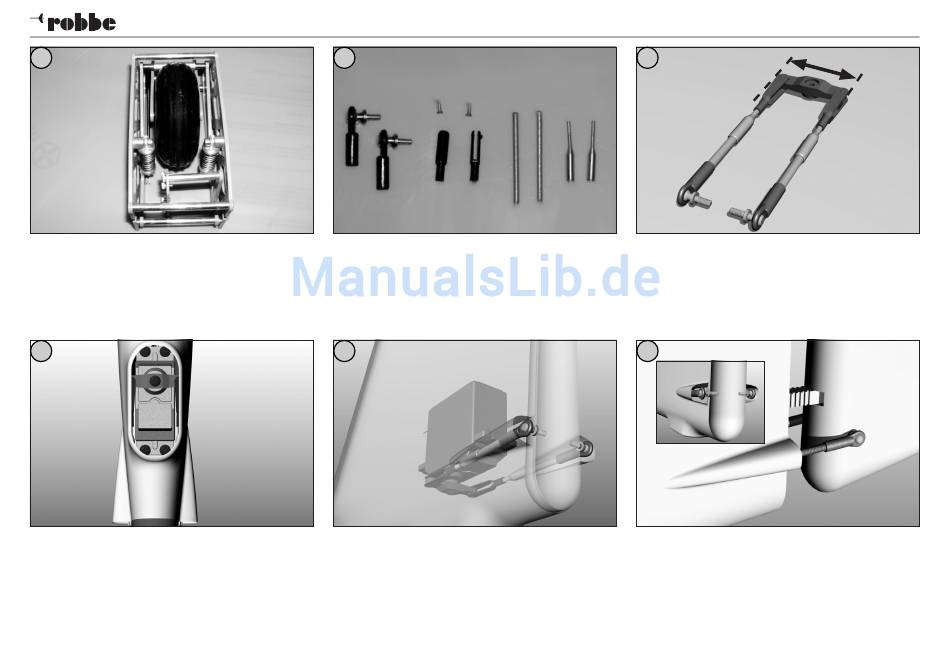

7
Bild 7
- Bauen Sie das fertig zusammengesetzte Einziehfahrwerk
im Rumpf ein.
10
Bild 10
- Bauen Sie das Seitenruder-Servo in den Rumpf ein.
Bau- und Betriebsanleitung VENTUS-2cx 6m GFK
8
Bild 8
- Bereiten Sie das Seitenrudergestänge für die Montage
vor. Dazu die Löthülsen mit den Gestängen verlöten oder
verkleben. Schrauben Sie dann die Kugel- und Gabelköpfe
auf.
11
Bild 11
- Positionieren Sie das Seitenrudergestänge wie abgebildet
und verschrauben Sie den Servohebel mit dem Servo.
9
Bild 9
- Hängen Sie die Gabelköpfe im Servohebel ein. Die Breite
des Servohebels darf 40mm nicht überschreiten.
12
Bild 12
- Montieren Sie das Seitenruder zur Kontrolle am
Seitenleitwerk und kleben Sie die Kugelköpfe in das
Seitenruder ein.
No. 2589
40mm
5
