1

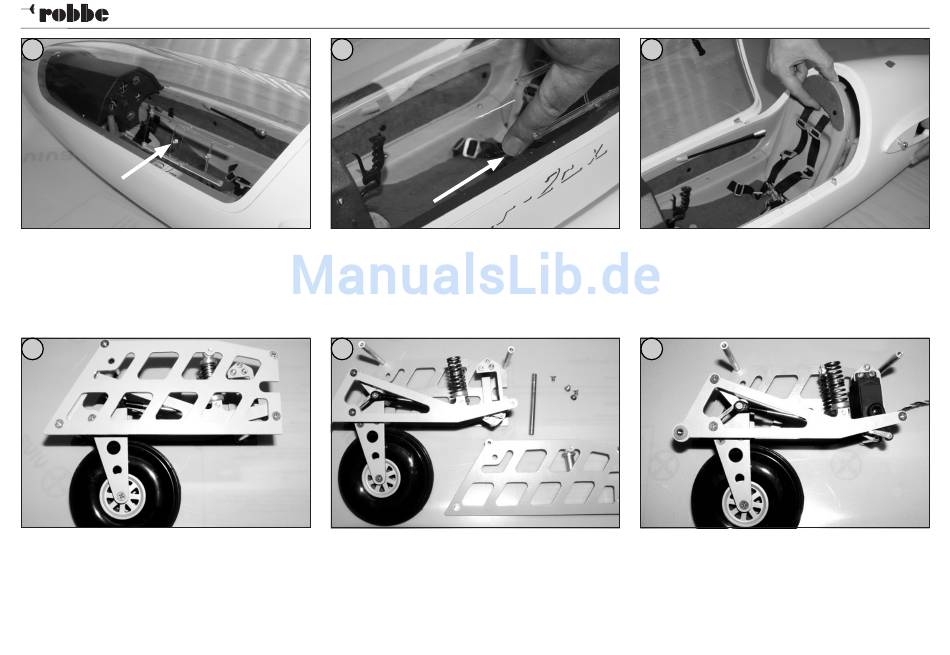

Bild 1
- Um die Kabinenhaube zu entriegeln müssen Sie zuerst
das Schiebefenster öffnen.
4
Bild 4
- Setzen Sie das Rad (∅ max. 100 mm) in das Fahrwerk ein.
4
Bau- und Betriebsanleitung VENTUS-2cx 6m GFK
2
Bild 2
- Ziehen Sie den Hebel für die Kabinenhaubenverriegelung
auf der linken Seite des Cockpits. Jetzt können Sie die
Kabinenhaube nach rechts aufklappen.
5
Bild 5
- Zur Montage des Fahrwerksservos müssen Sie die linke
Platte vom Fahrwerkrahmen abschrauben.
3
Bild 3
- Um das Einziehfahrwerk zu montieren, müssen Sie die
Sitzrückwanne anheben und nach vorne kippen.
6
Bild 6
- Befestigen Sie das Servo wie abgebildet und schrau-
ben Sie den Kugelkopf auf das Anlenkungsgestänge
auf. Hängen Sie das Gestänge wie gezeigt ein. Die
Servoendausschläge für die Verriegelung des Fahrwerks
werden mit der Fernsteuerung eingestellt.
