Inhaltszusammenfassung für ROBBE Blue Arrow

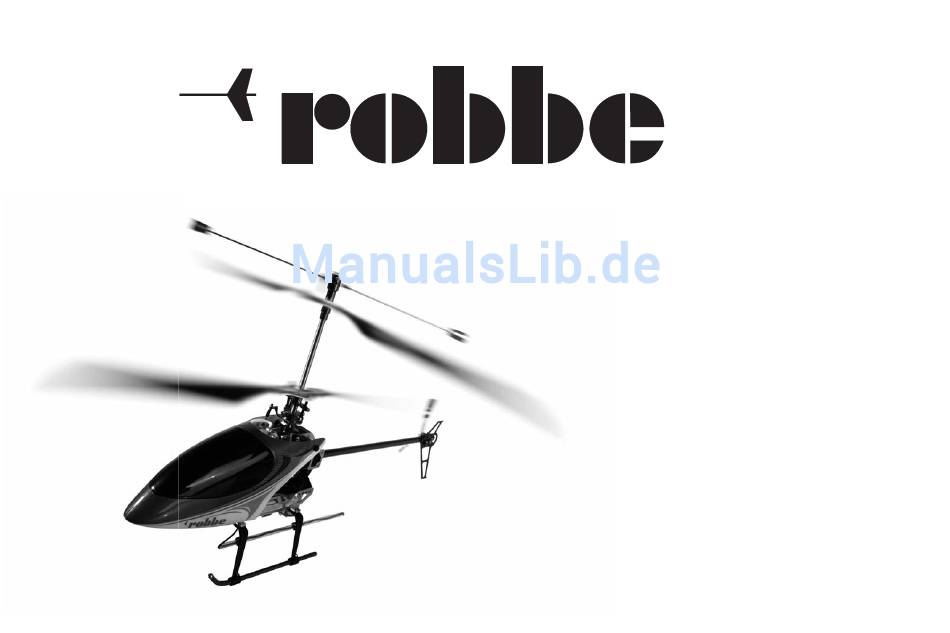

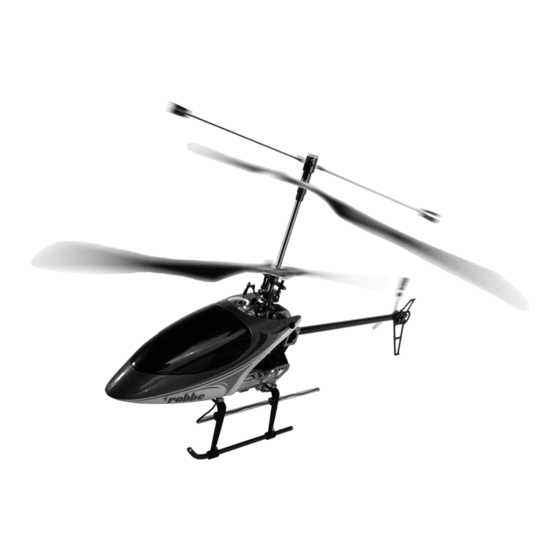

- Seite 1 Bedienungsanleitung Blue Arrow Co-Axial 2,4 GHz No. S2505...
-
Seite 2: Wichtige Betriebshinweise
Lipo-Akku 3,7 V; 1000 mAh Verehrter Kunde, Sie haben sich für einen montierten Hubschrauber aus dem Hause robbe Modellsport entschieden. Dafür dan- ken wir Ihnen. Das Modell ist nach wenigen Handgriffen flugfertig. Um Ihnen den sicheren Betrieb dieses Modells zu erleich-... - Seite 3 Bedienungsanleitung Blue Arrow S2505 Bilder 2 und 3, Bedienelemente am Sender - A: Betriebsanzeige - B: Knüppel für Funktion 1 und 2 - C: Trimmung für Funktion 1 Trimmung für Funktion 2 - E: Ein / Aus-Schalter - F: Antenne - G: Knüppel für Funktion 3 und 4...
- Seite 4 Bedienungsanleitung Blue Arrow S2505 Bilder 6 und 7, Laden des Flugakkus Den Netzlader in eine Steckdose stecken, Die LED leuchtet grün. Akku gemäß Bild 7 anschließen. Der Ladevorgang ist gestartet. Die grüne LED wechselt auf “rot”. Bei Beenden des Ladevorgangs wechselt das rote Dauerlicht auf “grün”.
- Seite 5 Bau- und Bedienungsanleitung Blue Arrow S2505 Umbau des Senders von Mode 2 auf Mode 1 Serienmäßig wird der Sender in Mode 2 ausgeliefert. Wird ein Umbau auf Mode 1 gewünscht, wie folgt vor- gehen: Bild 10 Batteriefach öffnen, Steckverbindung lösen, Batteriebox herausnehmen.
- Seite 6 Bau- und Bedienungsanleitung Blue Arrow S2505 Bild 14 Die Knüppelratsche lösen und abnehmen. Bild 15 Knüppelratsche am zweiten Knüppel montieren. Bild 16 Den Schalter auf der Platine zur Anpassung des Mode 1 in die gegenüberliegende Endstellung bringen. Stromversorgung wieder anschließen.
- Seite 7 Bedienungsanleitung Blue Arrow S2505 Die Funktionsweise eines Koaxial-Hubschraubers Im Gegensatz zum konventionellen Hubschrauber besitzt ein Koaxial-Heli zwei gegenläufige Hauptrotoren Mode 1 Mode 2 und keinen angetriebenen Heckrotor. Die Drehmomente der beiden Hauptrotoren heben sich Steigen bei gleicher Drehzahl gegeneinander auf, sodass das...
- Seite 8 Bedienungsanleitung Blue Arrow S2505 Bilder 19 und 20 Den Akku zur Kontrolle des Schwerpunkts einschieben. Den Gasknüppel auf Leerlauf, die Trimmung in die unterste Position bringen. Der Motor läuft sonst nicht Den Sender einschalten, das Display blinkt. Sofort den Flugakku im Modell anschließen, Modell nicht bewegen.
- Seite 9 Bedienungsanleitung Blue Arrow S2505 Es empfiehlt sich, die Motoren mit einer Akkuladung ein- laufen zu lassen. Motoren mit mäßiger Drehzahl (ca. 1/4 Gas) drehen lassen, Modell nicht abheben. Nach erneutem Laden des Flugakkus erfolgt der erste Start. Austrimmen des Modells, hier im Beispiel mit Mode 1 Alle Trimmungen am Sender in Mittelstellung bringen.
- Seite 10 Vor erneutem Laden den Akku abkühlen lassen. Nummer und die Bezeichnung angeben. Bild 25: Einstellmöglichkeiten am Empfänger robbe Modellsport GmbH & Co. KG Am Empfänger befinden sich 2 Einstellpotis. Technische Änderungen vorbehalten Das obere Poti mit der Bezeichnung “Sensitive” regelt die Empfindlichkeit des Gyros (Stabilisierung um die Hochachse).
- Seite 11 Ersatzteile Blue Arrow S2505 Hauptrotorblätter Paddelblock Paddelstange Kugelkopfset Seitenflosse Heckrotorhalter Heckrotor No. S2505002 No. S2505003 No. S2505004 No. S2505005 No. S2505006 No. S2505007 No. S2505001 Heckrohr Heckbalancer Landegestell Grundrahmen Hauptrahmenset Heckhalterung Halterungsset No. S2505008 No. S2505009 No. S2505010 No. S2505011 No.
-
Seite 12: Service-Adressen
00420 351 120 162 ivm2000@seznam.cz Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung durch Aufruf des Logo-Buttons "Conform".
