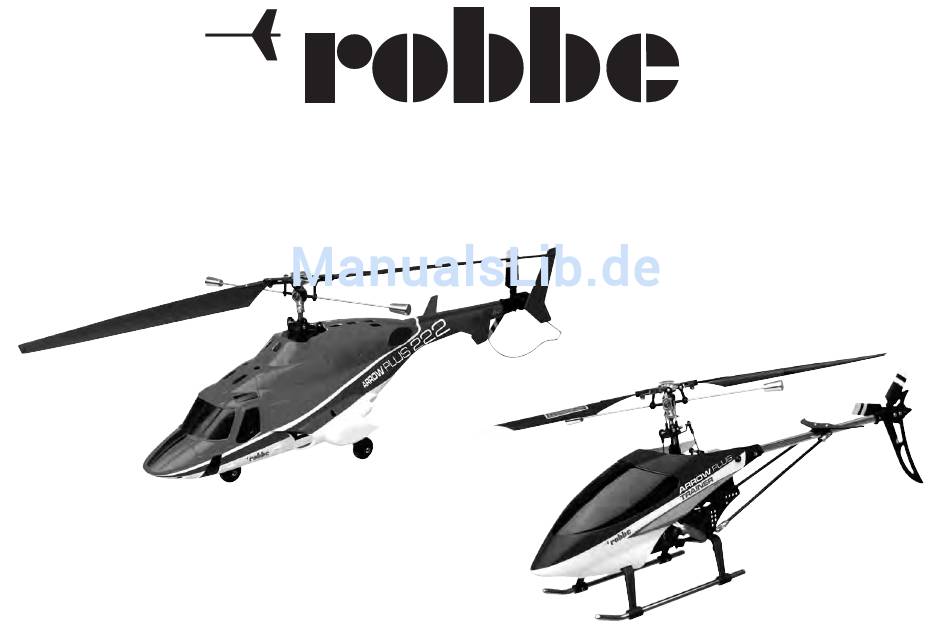

- Seite 1 Bedienungsanleitung Arrow Plus 222 Arrow Plus Trainer No. S2512 No. S2513...
- Seite 2 © robbe Modellsport...
- Seite 3 Bau- und Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Wichtige Betriebshinweise Zur Inbetriebnahme Sender einschalten, geladenen Flugakku anschließen. Ausschalten in umgekehrter Reihenfolge Nach Beenden des Flugbetriebs mit einer Akkuladung Motoren und Regler ca. 30 min. auskühlen lassen.
- Seite 4 Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Lieferumfang S2512 Technische Daten Rotordurchmesser: 440 mm Heckrotordurchmesser: 94 mm Länge: 460 mm Gewicht: ca. 288 g Stromversorgung: Lipo-Akku 7,4V; 1000mAh Verehrter Kunde, Sie haben sich für einen montierten Hubschrauber aus dem Hause robbe Modellsport entschieden.
- Seite 5 Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bilder 2 und 3, Bedienelemente am Sender vorn - A: Display - B: Knüppel für Funktion 1 und 2 - C: Trimmung für Funktion 1 Trimmung für Funktion 2...
- Seite 6 Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bild 6 Einlegen der Batterien in den Sender Batteriefach öffnen, dazu leicht auf den Deckel drücken und diesen nach unten schieben. Batterien in die Box einsetzen, Polung beachten. Box einsetzen, Batteriefach wieder verschließen.
- Seite 7 Bau- und Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bilder 10 und 11 Damit das System den Steuerfunktionen angepasst Mode 2 / 4 werden kann, stellt man die Zuordnung der Steuergeber Mode 1 /3 elektronisch ein. Im wesentlichen legt man fest, auf wel- chem Steuerknüppel...
- Seite 8 Bau- und Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bild 14 Schraube zur Blockierung des Neutralisierungshebels herausdrehen. Damit ist diese Funktion selbstneutrali- sierend. Bild 15 Neutralisierungshebel am zweiten Knüppelaggregat anheben, Schraube eindrehen, bis sie unter dem Hebel liegt.
- Seite 9 Bau- und Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bild 18 Stromversorgung wieder anschließen und Buchsen wie- der anschließen. Achtung: Polung beachten: rot = +. Senderrückwand wieder aufsetzen, 6 Schrauben eindre- hen. Batteriebox einlegen und anschließen. Deckel wieder schließen.
- Seite 10 Bau- und Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bild 22 Summer (BUZZ) ein- bzw. ausschalten ENTER-Taste drücken. Up/Down-Taste drücken bis “BUZZ” und “ON” blinken. Durch Drücken der R / L-Taste von “ON” auf “OFF” wechseln.
- Seite 11 Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bild 26, Die Knüppelbelegung am Sender Mode 1 Mode 2 Die Knüppelbelegung der verschiedenen Modi und die Auswirkungen der Steuerkommandos auf das Modell sind in nebenstehender Zeichnung erklärt. Die Knüppelbelegung Mode 1...
- Seite 12 Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Fehler bei der Initialisierung Bilder 27 - 29 Fehler Abhilfe Den Akku zur Kontrolle des Schwerpunkts einschieben. Keine Initialisierung Akkuverbindung trennen, Sender ausschalten, Den Gasknüppel auf Leerlauf, die Trimmung in die unter- Anlage nochmals einschalten ste Position bringen.
- Seite 13 Bau- und Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bild 30 Rotorkopf so drehen, bis die Paddelstange rechtwinklig zur Flugrichtung steht. Modell mit 2 Fingern anheben. “K” Der Heli muss waagrecht auspendeln. Ist dies nicht der Fall, den Akku entsprechend verschieben.
- Seite 14 Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Austrimmen des Modells, hier im Beispiel mit Mode 2 Alle Trimmungen am Sender in Mittelstellung bringen. Sender einschalten. Bild 34 1. Rollen (Bewegung um die Längsachse) Versetzt das Modell von sich aus nach rechts, die Trimmung bis zum Stillstand des Modells nach links schieben.
- Seite 15 Bedienungsanleitung No. S2512 Arrow Plus 222, Arrow Plus Trainer No. S2513 Bild 35 Am Empfänger befinden sich 2 Einstellpotis. Mit dem ausgetrimmten Modell können Sie jetzt den Das obere Poti mit der Bezeichnung “Sensitive” regelt Schwebeflug trainieren und Figuren wie Kreis, Quadrat, die Empfindlichkeit des Gyros (Stabilisierung um die Rechteck und Achten fliegen.
- Seite 16 Ersatzteile Arrow Plus 222 S2512 Hauptrotorblätter Heckrotor Blatthalter Winkelhebelset Rotorkopf Arrow Taumelscheibe Paddelstange Arrow Plus Arrow Plus Arrow Plus Arrow Plus Plus Arrow Plus Arrow Plus S2512001 S2512002 S2512003 S2512004 S2512005 S2512006 S2512007 Heckrotorgelenkwelle Paddelblock Gestänge-Set Hauptrotorwelle Heckrotorwelle Heckrohr Heckmotorkühlrippen...
- Seite 17 Arrow Plus Arrow Plus S2513003 S2512025 S2513004 S2513005 S2512026 S2512027 S2512028 Ladegerät Servoset LiPo Akku 7,4 V Empfänger Verst.strebenset 15 V 750 mA Arrow Plus 1200 mAh Arrow Plus RX2423 Arrow Plus Trainer S2507023 S2512029 S2507022 S2512030 No.S2513006 © robbe Modellsport...
-
Seite 18: Service-Adressen
00420 351 120 162 ivm2000@seznam.cz Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung durch Aufruf des Logo-Buttons "Conform". - Seite 19 © robbe Modellsport...
- Seite 20 Modellsport GmbH & Co. KG Metzloserstr. 38 Telefon: 06644 / 87-0 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2010 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung D36355 Grebenhain der robbe-Modellsport GmbH & Co.KG www.robbe.com robbe-Form ADBA © robbe Modellsport...
