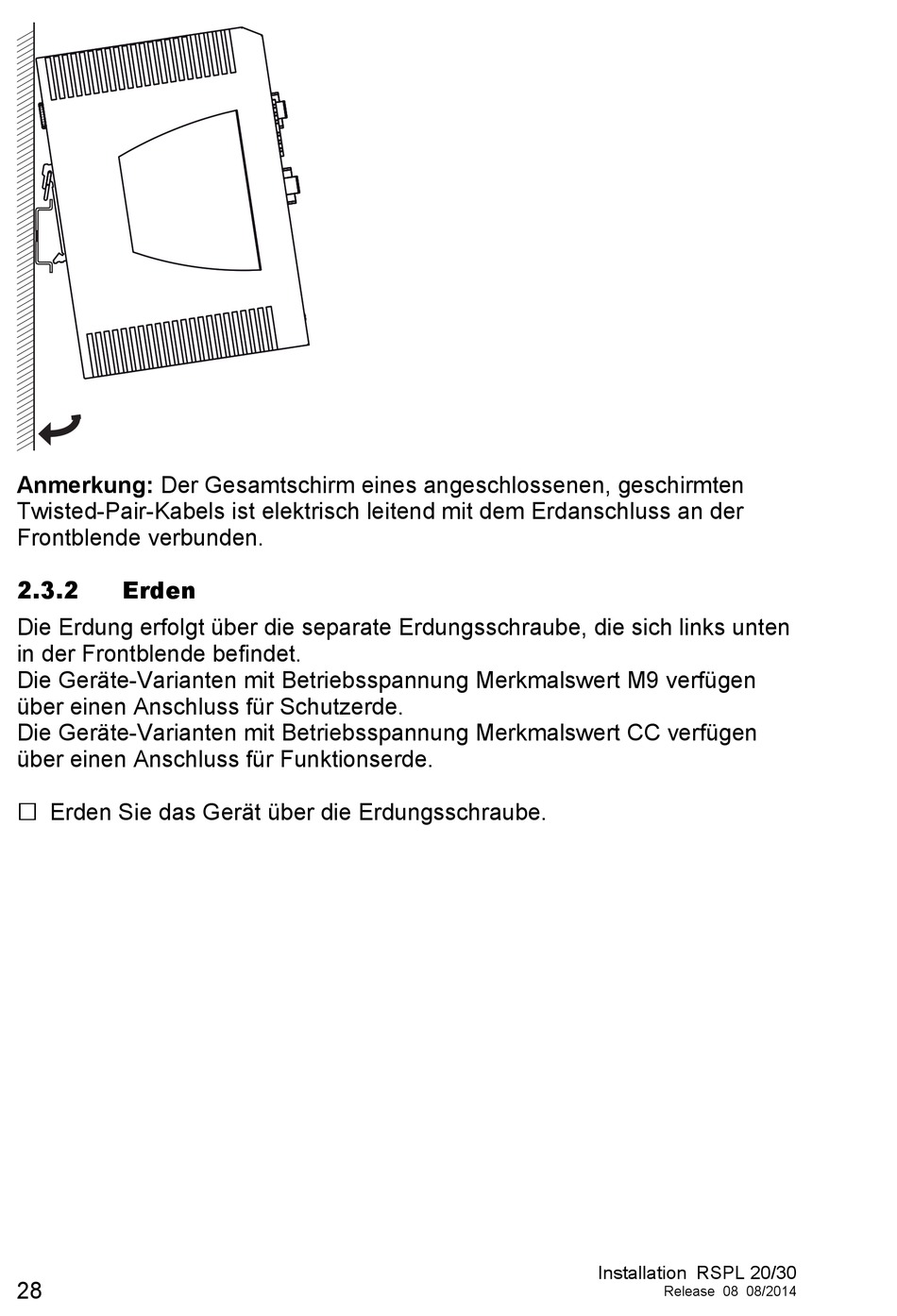

Erden - Hirschmann Rail Switch Power Lite RSPL 20 Anwenderhandbuch

Anmerkung: Der Gesamtschirm eines angeschlossenen, geschirmten
Twisted-Pair-Kabels ist elektrisch leitend mit dem Erdanschluss an der
Frontblende verbunden.
2.3.2

Erden

Die Erdung erfolgt über die separate Erdungsschraube, die sich links unten
in der Frontblende befindet.
Die Geräte-Varianten mit Betriebsspannung Merkmalswert M9 verfügen
über einen Anschluss für Schutzerde.
Die Geräte-Varianten mit Betriebsspannung Merkmalswert CC verfügen
über einen Anschluss für Funktionserde.
 Erden Sie das Gerät über die Erdungsschraube.
Installation RSPL 20/30
28
Release 08 08/2014
