PCE Instruments DM-996 Bedienungsanleitung Seite 8

Stecken Sie die schwarze Prüfleitung in die COM – Buchse (3-12) und die rote Prüfleitung in die rote
1.
positiv – Buchse (3-11).
Bringen Sie den Funktionswahlschalter (3-10) in die „
2.
3. Im Display erscheint das Symbol „

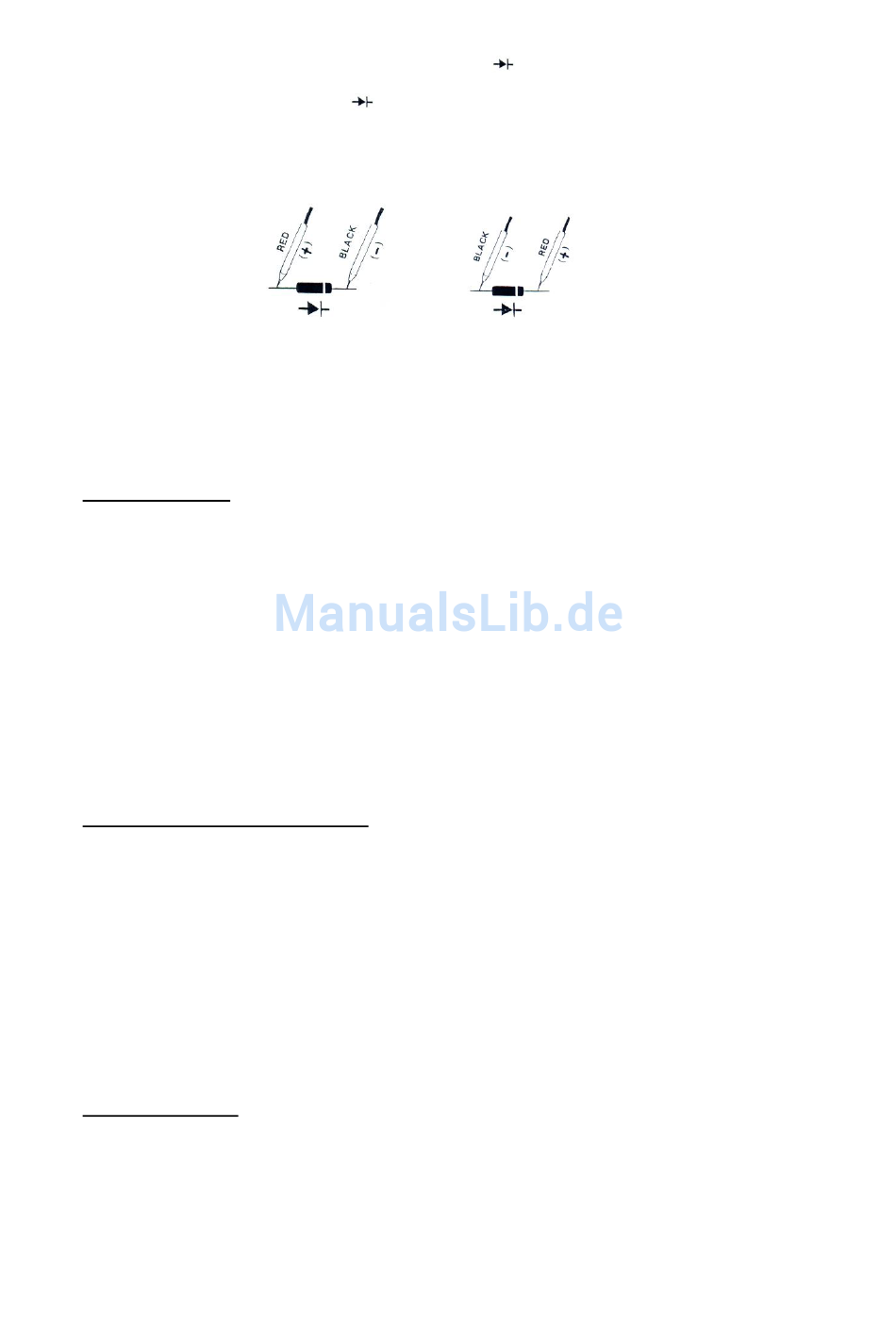

4. Wenn die Polarität so gewählt wird, wie in Abb.1 zu sehen ist, dann erscheint die vorwärtsgerichtete
Diodenspannung (UF 0,4...0,7V) im Display. Im Display erscheint".000", wenn die Diode defekt ist
oder der Wert tatsächlich nahe „0" (Kurzschluss) liegt oder es erscheint „OL", bei offener Schaltung.
Wenn die Prüfleitungen wie in Abb. 2 zu sehen angelegt werden, wird eine Rückwärts-
messung der Diode durchgeführt. Wenn die Diode heil ist, wird ein „OL" angezeigt. Wenn die
Diode defekt ist, erscheint eine „.0000" im Display. Bei einer Diodenmessung sollten immer beide
Prüfwege benutzt werden.
Kapazitätsmessung
Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die
Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles.
1. Bringen Sie den Funktionswahlschalter (3-10) in die CAP– Position. Das Gerät schaltet auf
Kapazitätsmessung und „nF" erscheint im Display.
Stecken Sie die schwarze Prüfleitung in die COM – Buchse (3-12) und die rote Prüfleitung in die
2.
positiv – Buchse (3-11).
3. Halten Sie die Prüfleitungen an den entsprechenden Kondensator.
4. Lesen Sie den Kapazitätswert im Display der Messzange ab.
Frequenz oder Schließwinkelmessung
Bringen Sie den Funktionswahlschalter (3-10) in die Hz – Position.
1.
Stecken Sie die schwarze Prüfleitung in die COM – Buchse (3-12) und die rote Prüfleitung in die
2.
positiv – Buchse (3-11).
3. Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte.
4. Lesen Sie die Frequenz im Display des Messgerätes ab.
Temperaturmessung
Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die
Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Entfernen Sie alle Messleitungen bevor
Sie mit dem Messgerät Temperaturen messen.
Bringen Sie den Funktionswahlschalter (3-10) in die Temp. – Position.
1.
Verbinden Sie den Temperaturfühler mit der COM – Buchse (3-10) und der positiv – Buchse (3-11).
2.
" – Position.
".
