5.1.5

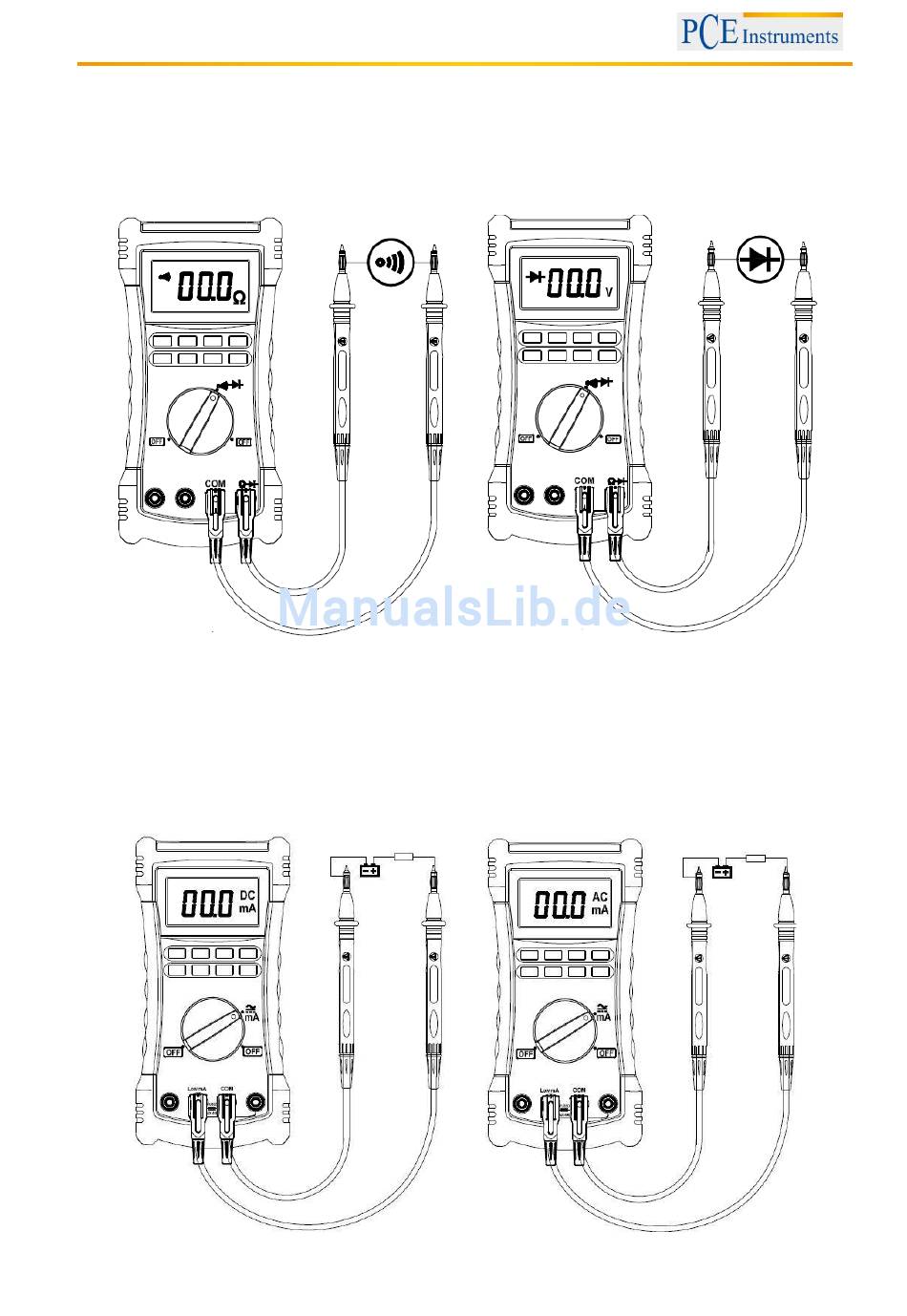

Durchgangs- und Diodemessung
-
Die Durchgangss- und Diodenmessung hat die Funktion, das ein akustisches Signal ausgegeben
wird, solange ein geschlossener Stromkreis vorliegt. Außerdem wird ein akustisches Signal
ausgegeben, wenn ein Kurzschluss (<30 Ω) oder eine Durchlassspannung von weniger als 300
mV vorliegt.
-
Durch drücken der SHIFT-Taste wechseln Sie zwischen Durchgangs- und Diodenmessung.
5.1.6
AC- oder DC-Strommessung
-
Prüfen Sie zuerst, dass eine funktionierende Sicherung eingesetzt ist. Wählen sie außerdem die
korrekte Eingangsklemme, die korrekte Einstellung des Drehschalters und den korrekten
Messbereich, ohne den maximal vorgegebenen Messbereich zu überschreiten.
-
Schalten Sie die Stromversorgung am zu prüfenden Stromkreislauf ab, unterbrechen Sie den
Stromkreislauf, legen Sie die Prüfspitzen in Reihe an und und schalten Sie die Stromversorgung
wieder ein.
-
Um zwischen der AC- und DC-Strommessung zu wechseln betätigen Sie die SHIFT-Taste.
BETRIEBSANLEITUNG
16
