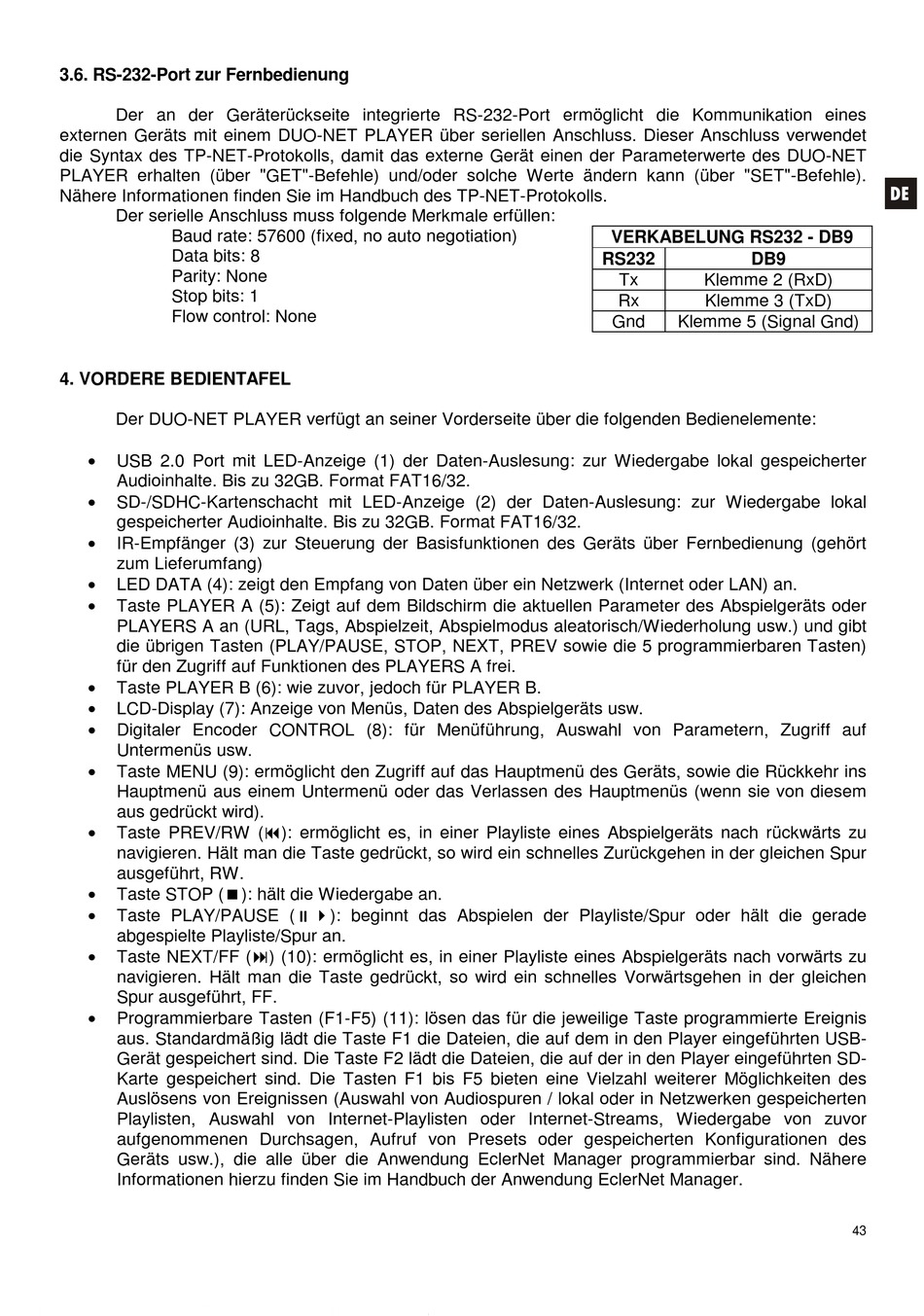

3.6. RS-232-Port zur Fernbedienung

Der an der Geräterückseite integrierte RS-232-Port ermöglicht die Kommunikation eines
externen Geräts mit einem DUO-NET PLAYER über seriellen Anschluss. Dieser Anschluss verwendet
die Syntax des TP-NET-Protokolls, damit das externe Gerät einen der Parameterwerte des DUO-NET
PLAYER erhalten (über "GET"-Befehle) und/oder solche Werte ändern kann (über "SET"-Befehle).
Nähere Informationen finden Sie im Handbuch des TP-NET-Protokolls.
Der serielle Anschluss muss folgende Merkmale erfüllen:
Baud rate: 57600 (fixed, no auto negotiation)
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None

4. VORDERE BEDIENTAFEL

Der DUO-NET PLAYER verfügt an seiner Vorderseite über die folgenden Bedienelemente:
•
USB 2.0 Port mit LED-Anzeige (1) der Daten-Auslesung: zur Wiedergabe lokal gespeicherter
Audioinhalte. Bis zu 32GB. Format FAT16/32.
•
SD-/SDHC-Kartenschacht mit LED-Anzeige (2) der Daten-Auslesung: zur Wiedergabe lokal
gespeicherter Audioinhalte. Bis zu 32GB. Format FAT16/32.
•
IR-Empfänger (3) zur Steuerung der Basisfunktionen des Geräts über Fernbedienung (gehört
zum Lieferumfang)
•
LED DATA (4): zeigt den Empfang von Daten über ein Netzwerk (Internet oder LAN) an.
•
Taste PLAYER A (5): Zeigt auf dem Bildschirm die aktuellen Parameter des Abspielgeräts oder
PLAYERS A an (URL, Tags, Abspielzeit, Abspielmodus aleatorisch/Wiederholung usw.) und gibt
die übrigen Tasten (PLAY/PAUSE, STOP, NEXT, PREV sowie die 5 programmierbaren Tasten)
für den Zugriff auf Funktionen des PLAYERS A frei.
•
Taste PLAYER B (6): wie zuvor, jedoch für PLAYER B.
•
LCD-Display (7): Anzeige von Menüs, Daten des Abspielgeräts usw.
•
Digitaler Encoder CONTROL (8): für Menüführung, Auswahl von Parametern, Zugriff auf
Untermenüs usw.
•
Taste MENU (9): ermöglicht den Zugriff auf das Hauptmenü des Geräts, sowie die Rückkehr ins
Hauptmenü aus einem Untermenü oder das Verlassen des Hauptmenüs (wenn sie von diesem
aus gedrückt wird).
•
Taste PREV/RW (): ermöglicht es, in einer Playliste eines Abspielgeräts nach rückwärts zu
navigieren. Hält man die Taste gedrückt, so wird ein schnelles Zurückgehen in der gleichen Spur
ausgeführt, RW.
•
Taste STOP (): hält die Wiedergabe an.
•
Taste PLAY/PAUSE (): beginnt das Abspielen der Playliste/Spur oder hält die gerade
abgespielte Playliste/Spur an.
•
Taste NEXT/FF () (10): ermöglicht es, in einer Playliste eines Abspielgeräts nach vorwärts zu
navigieren. Hält man die Taste gedrückt, so wird ein schnelles Vorwärtsgehen in der gleichen
Spur ausgeführt, FF.
•
Programmierbare Tasten (F1-F5) (11): lösen das für die jeweilige Taste programmierte Ereignis
aus. Standardmäßig lädt die Taste F1 die Dateien, die auf dem in den Player eingeführten USB-
Gerät gespeichert sind. Die Taste F2 lädt die Dateien, die auf der in den Player eingeführten SD-
Karte gespeichert sind. Die Tasten F1 bis F5 bieten eine Vielzahl weiterer Möglichkeiten des
Auslösens von Ereignissen (Auswahl von Audiospuren / lokal oder in Netzwerken gespeicherten
Playlisten, Auswahl von Internet-Playlisten oder Internet-Streams, Wiedergabe von zuvor
aufgenommenen Durchsagen, Aufruf von Presets oder gespeicherten Konfigurationen des
Geräts usw.), die alle über die Anwendung EclerNet Manager programmierbar sind. Nähere
Informationen hierzu finden Sie im Handbuch der Anwendung EclerNet Manager.
VERKABELUNG RS232 - DB9
RS232 DB9
Tx Klemme 2 (RxD)
Rx Klemme 3 (TxD)
Gnd Klemme 5 (Signal Gnd)
43
