3.4. Port Ethernet de programmation et de commande

Un connecteur de type RJ45 (13) permet la connexion de l'appareil à un réseau Ethernet :
•
Gestion depuis l'application EclerNet Manager. Reportez-vous au manuel de l'application
EclerNet Manager pour obtenir plus d'informations.
•
Possibilité de connexion directe (point à point) d'un ordinateur/unité WPmSCREEN à une unité
DUO-NET PLAYER.
•
Possibilité de connexion d'une ou plusieurs unités DUO-NET et d'autres équipements EclerNet à
un ordinateur et à une ou plusieurs unités WPmSCREEN pour la création d'un système
EclerNet, grâce à un réseau Ethernet composé d'un ou plusieurs commutateurs Ethernet et du
câblage réseau Ethernet.
•
Connexion à des appareils d'autres marques pour la gestion à distance et éventuellement
l'intégration à d'autres systèmes électroniques (Crestron, AMX, Vity, Medialon, etc. Marques
déposées par leurs fabricants). Protocole employé : TP-NET Ecler. Reportez-vous au manuel du
protocole TP-NET pour obtenir plus d'informations.
3.5. Ports GPI de télécommande
Le DUO-NET PLAYER offre en face arrière 4 entrées GPI (14) de commande par tension
continue (CC 0/10 V). Chacune de ces entrées peut être connectée à un dispositif physique externe
(fermeture de contact, interrupteur, capteur, etc.) et associée à une fonction du DUO-NET PLAYER,
comme par exemple :
•
Activation/désactivation d'une coupure du son (MUTE) ou d'un SOLO par un
commutateur ou une fermeture de contact
•
Rappel d'un préréglage (preset) par un commutateur ou une fermeture de contact
•
Déclenchement de messages pré-enregistrés avec ou sans priorité
•
Etc.
Les connecteurs GPI sont du type barrette à vis trois contacts (Euroblock). L'assignation des
connexions est la suivante :
Alimentation
Bornier GPI
Masse
Les câbles de connexion peuvent atteindre une longueur d'environ 500 mètres, en utilisant une
section minimale de 0,5 mm
Consultez votre distributeur ECLER ou bien www.ecler.com à propos des télécommandes
murales de la série WPm et d'autres accessoires disponibles pour la connexion aux ports
GPI/REMOTE/VCA.
30
>
>
>

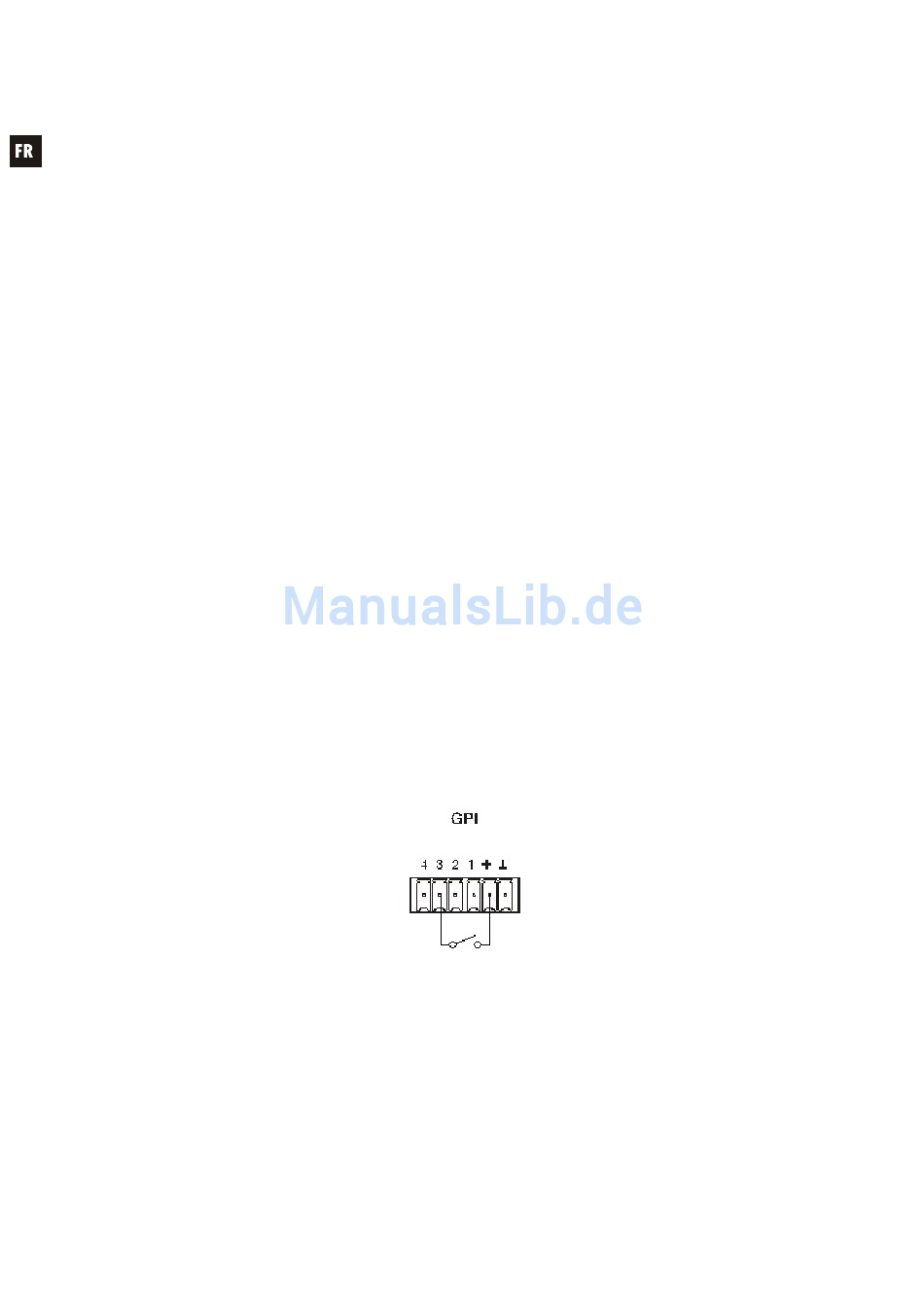

Exemple de connexion du port GPI 3
2
.
Bornier +
Bornier 1, 2, 3 ou 4
Bornier ⊥
