3.4. Puerto ETHERNET de programación y control
Un conector tipo RJ45 (13) permite la conexión del equipo a una red Ethernet:
•
Gestión desde la aplicación EclerNet Manager. Consulte el manual de la Aplicación EclerNet
Manager para obtener más información.
•
Posibilidad de conexión directa (punto a punto) de un ordenador/unidad WPmSCREEN con una
unidad DUO-NET PLAYER.
•
Posibilidad de conexión de una o más unidades DUO-NET y otros equipos EclerNet a un
ordenador y una o más unidades WPmSCREEN para la creación de un entorno de proyecto
EclerNet, mediante una red Ethernet compuesta por uno o más conmutadores (switches)
Ethernet y cableado de red Ethernet.
•
Conexión a otros aparatos de terceros para su gestión remota y en ocasiones integrada con la
de otros sistemas electrónicos (Crestron, AMX, Vity, Medialon, etc. Marcas registradas por sus
fabricantes). Protocolo empleado: Ecler TP-NET. Consulte el manual del protocolo TP-NET para
más información.

3.5. Puertos GPI de control remoto

DUO-NET PLAYER dispone en su panel posterior de 4 entradas GPI (14) de control por tensión
continua, 0/10 VDC. Cada una de estas entradas puede conectarse a un dispositivo físico externo (un
cierre de contacto, interruptor, sensor, etc.) y asociarse a una función del DUO-NET PLAYER, como por
ejemplo:
•
Activación / desactivación de un MUTE o SOLO mediante un pulsador o cierre de
contacto
•
Recuperación de un preset mediante un pulsador o cierre de contacto
•
Disparo de mensajes pre-grabados con o sin prioridad
•
Etc
Los conectores GPI son del tipo de regleta de tornillos de tres contactos (Euroblock). La
asignación del conexionado es la siguiente:
Alimentación
Terminal GPI
Masa
Los cables de conexión pueden ser de hasta 500 metros aproximadamente, utilizando una
sección mínima de 0,5 mm
Consulte a su distribuidor ECLER o bien en www.ecler.com acerca de los paneles murales de
control remoto serie WPm y otros accesorios disponibles para la conexión a puertos GPI/REMOTE / VCA.
18
>
>
>

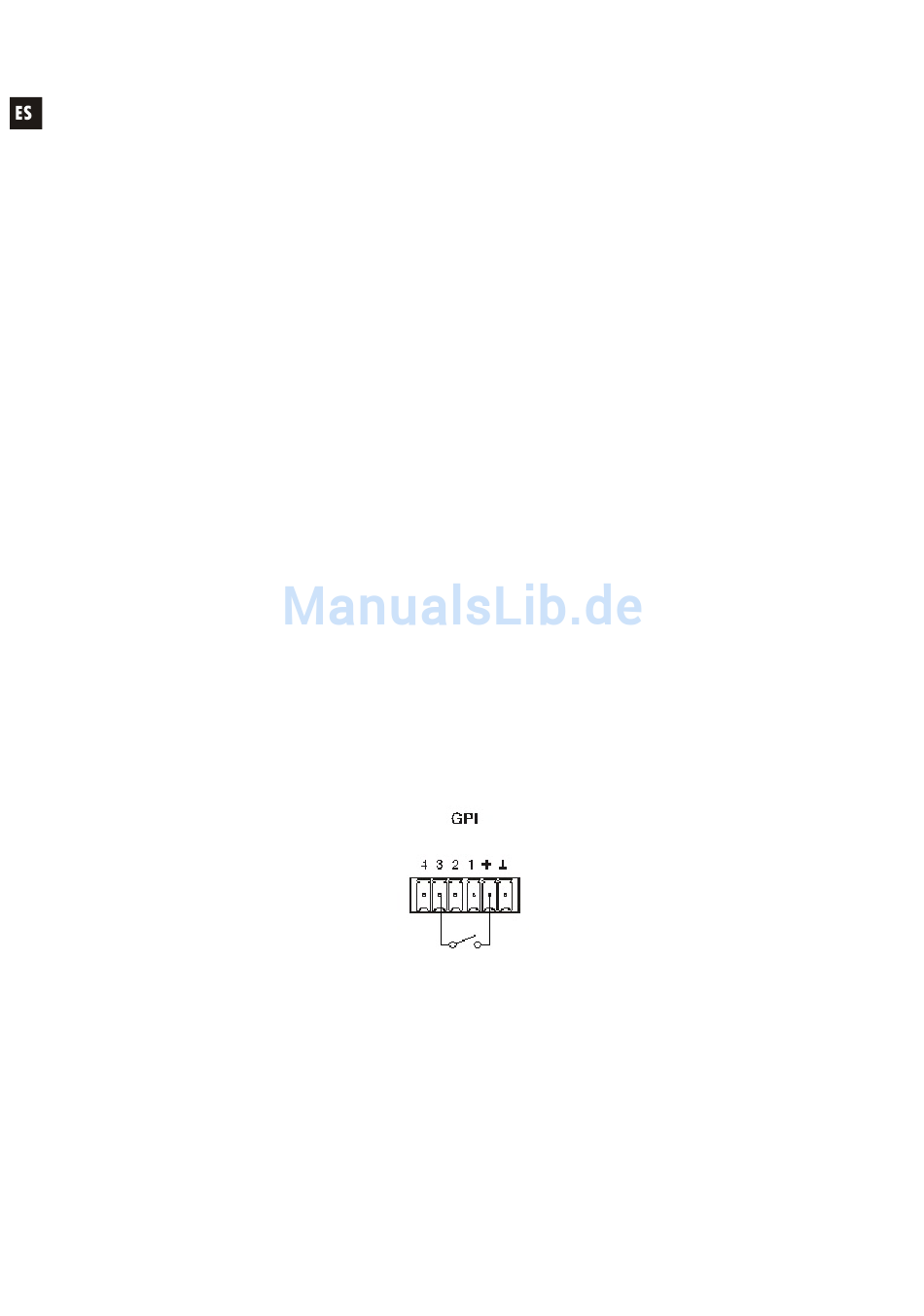

Ejemplo de conexionado del GPI 3
2
.
Terminal +
Terminal 1, 2, 3 ó 4
Terminal ⊥
