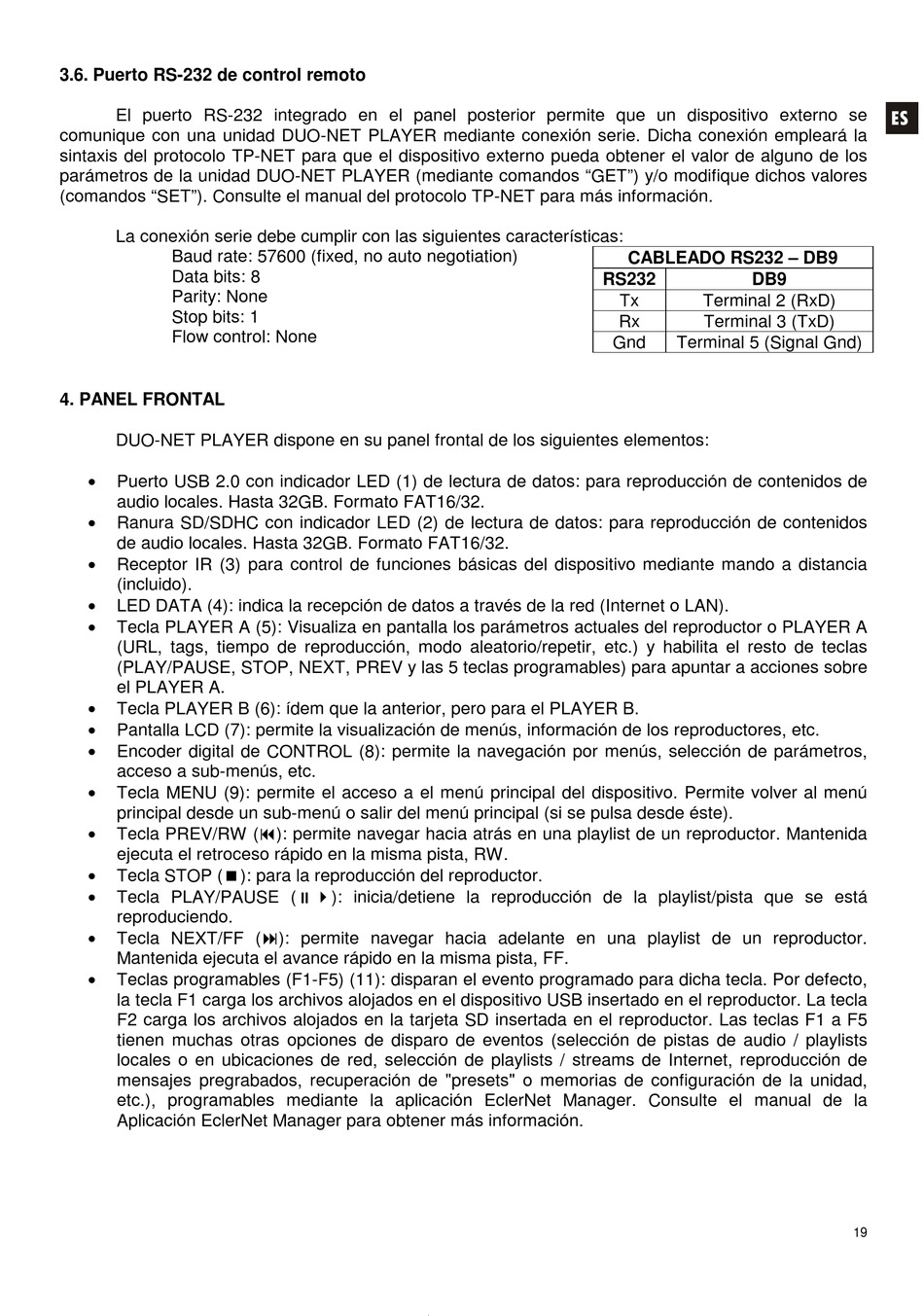

3.6. Puerto RS-232 de control remoto

El puerto RS-232 integrado en el panel posterior permite que un dispositivo externo se
comunique con una unidad DUO-NET PLAYER mediante conexión serie. Dicha conexión empleará la
sintaxis del protocolo TP-NET para que el dispositivo externo pueda obtener el valor de alguno de los
parámetros de la unidad DUO-NET PLAYER (mediante comandos "GET") y/o modifique dichos valores
(comandos "SET"). Consulte el manual del protocolo TP-NET para más información.
La conexión serie debe cumplir con las siguientes características:
Baud rate: 57600 (fixed, no auto negotiation)
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None

4. PANEL FRONTAL

DUO-NET PLAYER dispone en su panel frontal de los siguientes elementos:
•
Puerto USB 2.0 con indicador LED (1) de lectura de datos: para reproducción de contenidos de
audio locales. Hasta 32GB. Formato FAT16/32.
•
Ranura SD/SDHC con indicador LED (2) de lectura de datos: para reproducción de contenidos
de audio locales. Hasta 32GB. Formato FAT16/32.
•
Receptor IR (3) para control de funciones básicas del dispositivo mediante mando a distancia
(incluido).
•
LED DATA (4): indica la recepción de datos a través de la red (Internet o LAN).
•
Tecla PLAYER A (5): Visualiza en pantalla los parámetros actuales del reproductor o PLAYER A
(URL, tags, tiempo de reproducción, modo aleatorio/repetir, etc.) y habilita el resto de teclas
(PLAY/PAUSE, STOP, NEXT, PREV y las 5 teclas programables) para apuntar a acciones sobre
el PLAYER A.
•
Tecla PLAYER B (6): ídem que la anterior, pero para el PLAYER B.
•
Pantalla LCD (7): permite la visualización de menús, información de los reproductores, etc.
•
Encoder digital de CONTROL (8): permite la navegación por menús, selección de parámetros,
acceso a sub-menús, etc.
•
Tecla MENU (9): permite el acceso a el menú principal del dispositivo. Permite volver al menú
principal desde un sub-menú o salir del menú principal (si se pulsa desde éste).
•
Tecla PREV/RW (): permite navegar hacia atrás en una playlist de un reproductor. Mantenida
ejecuta el retroceso rápido en la misma pista, RW.
•
Tecla STOP (): para la reproducción del reproductor.
•
Tecla PLAY/PAUSE (): inicia/detiene la reproducción de la playlist/pista que se está
reproduciendo.
•
Tecla NEXT/FF (): permite navegar hacia adelante en una playlist de un reproductor.
Mantenida ejecuta el avance rápido en la misma pista, FF.
•
Teclas programables (F1-F5) (11): disparan el evento programado para dicha tecla. Por defecto,
la tecla F1 carga los archivos alojados en el dispositivo USB insertado en el reproductor. La tecla
F2 carga los archivos alojados en la tarjeta SD insertada en el reproductor. Las teclas F1 a F5
tienen muchas otras opciones de disparo de eventos (selección de pistas de audio / playlists
locales o en ubicaciones de red, selección de playlists / streams de Internet, reproducción de
mensajes pregrabados, recuperación de "presets" o memorias de configuración de la unidad,
etc.), programables mediante la aplicación EclerNet Manager. Consulte el manual de la
Aplicación EclerNet Manager para obtener más información.
CABLEADO RS232 – DB9
RS232 DB9
Tx Terminal 2 (RxD)
Rx Terminal 3 (TxD)
Gnd Terminal 5 (Signal Gnd)
19
