3.4. ETHERNET-Port für Programmierung und Steuerung
Ein RJ45-Stecker (13) ermöglicht den Anschluss des Geräts an ein Ethernet-Netzwerk:
•
Steuerung über die Anwendung EclerNet Manager. Nähere Informationen hierzu finden Sie im
Handbuch der Anwendung EclerNet Manager.
•
Möglichkeit des Direktanschlusses (von Punkt zu Punkt) eines Rechners/WPmSCREEN-Geräts
an einen DUO-NET PLAYER
•
Möglichkeit des Anschlusses eines oder mehrerer DUO-NET-PLAYER sowie weiterer EclerNet-
Geräte an einen Rechner und an ein oder mehrere WPmSCREEN-Bedienpanels zur Schaffung
einer EclerNet-Projektumgebung über ein Ethernet-Netzwerk, bestehend aus einem oder
mehreren Ethernet-Umschaltern (Switches) und Ethernet-Netzverkabelung.
•
Anschluss an Drittgeräte zu deren Fernsteuerung, gelegentlich mit der Fernsteuerung anderer
elektronischer Systeme (Crestron, AMX, Vity, Medialon usw., von den Herstellern registrierte
Handelsmarken) integriert. Angewandtes Protokoll: Ecler TP-NET. Nähere Informationen finden
Sie im Handbuch des TP-NET-Protokolls.

3.5. GPI-Ports zur Fernsteuerung

Der DUO-NET PLAYER verfügt an seiner Rückseite über 4 GPI-Eingänge (14), die über
Gleichstrom von 0 bis 10 VDC angesteuert werden. Jeder dieser Eingänge kann an ein externes Gerät
(Kontaktschluss, Schalter, Sensor usw.) angeschlossen und einer Funktion des DUO-NET PLAYERS
zugewiesen werden, zum Beispiel:
•
Aktivierung / Deaktivierung eines MUTE oder SOLO mittels Taster oder Kontaktschluss
•
Aufruf eines Presets mittels Taster oder Kontaktschluss
•
Auslösen von zuvor gespeicherten Durchsagen mit oder ohne Priorität
•
usw.
Die GPI-Anschlüsse sind als schraubbare Klemmleiste mit drei Kontakten (Euroblock)
ausgeführt. Die Anschlüsse sind wie folgt zugewiesen:
Stromversorgung
GPI-Klemme
Masse
Die Anschlusskabel können bis zu ca. 500 Meter lang sein, wenn ein Querschnitt von
2
mindestens 0,5 mm verwendet wird.
Erkundigen Sie sich bei Ihrem ECLER-Händler oder auf www.ecler.com über die Wandgeräte zur
Fernbedienung aus der WPm-Reihe und sonstige lieferbare Zubehörteile für den Anschluss an GPI-
/REMOTE-/VCA-Ports.
42
> Klemme +
> Klemme 1, 2, 3 oder 4
Klemme ⊥
>

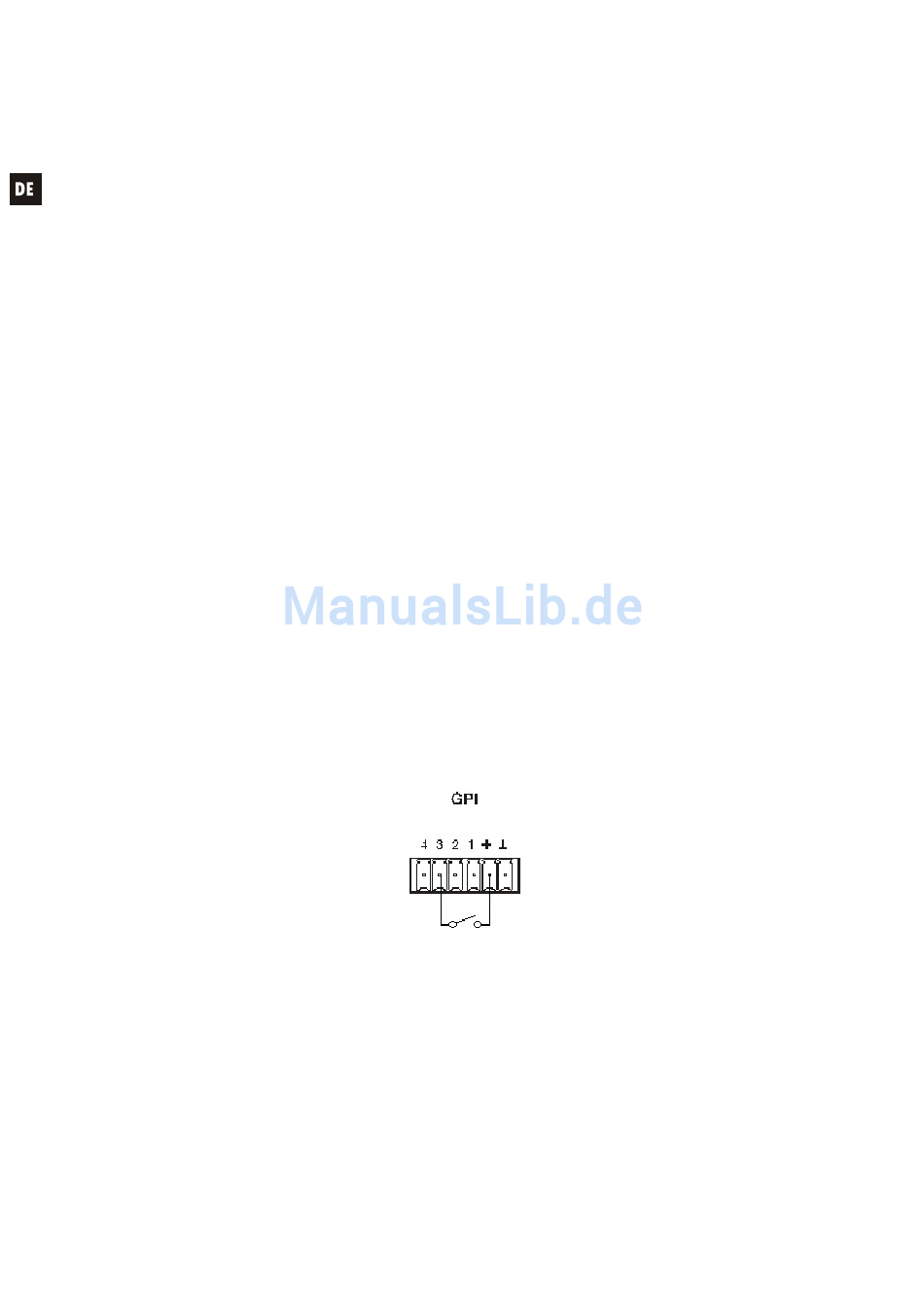

Beispiel für den Anschluss von GPI 3
