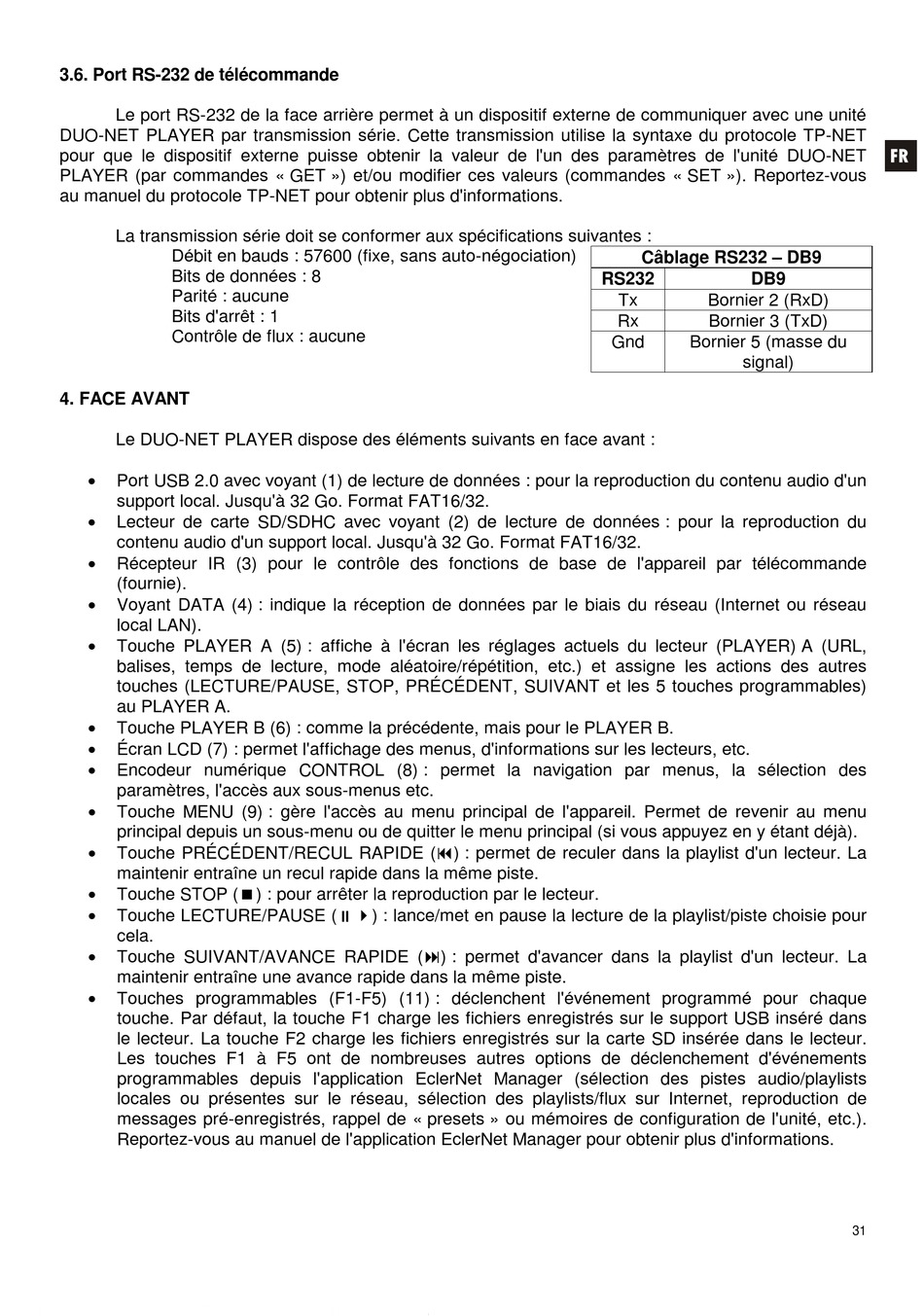

3.6. Port RS-232 de télécommande
Le port RS-232 de la face arrière permet à un dispositif externe de communiquer avec une unité
DUO-NET PLAYER par transmission série. Cette transmission utilise la syntaxe du protocole TP-NET
pour que le dispositif externe puisse obtenir la valeur de l'un des paramètres de l'unité DUO-NET
PLAYER (par commandes « GET ») et/ou modifier ces valeurs (commandes « SET »). Reportez-vous
au manuel du protocole TP-NET pour obtenir plus d'informations.
La transmission série doit se conformer aux spécifications suivantes :
Débit en bauds : 57600 (fixe, sans auto-négociation)
Bits de données : 8
Parité : aucune
Bits d'arrêt : 1
Contrôle de flux : aucune

4. FACE AVANT

Le DUO-NET PLAYER dispose des éléments suivants en face avant :
•
Port USB 2.0 avec voyant (1) de lecture de données : pour la reproduction du contenu audio d'un
support local. Jusqu'à 32 Go. Format FAT16/32.
•
Lecteur de carte SD/SDHC avec voyant (2) de lecture de données : pour la reproduction du
contenu audio d'un support local. Jusqu'à 32 Go. Format FAT16/32.
•
Récepteur IR (3) pour le contrôle des fonctions de base de l'appareil par télécommande
(fournie).
•
Voyant DATA (4) : indique la réception de données par le biais du réseau (Internet ou réseau
local LAN).
•
Touche PLAYER A (5) : affiche à l'écran les réglages actuels du lecteur (PLAYER) A (URL,
balises, temps de lecture, mode aléatoire/répétition, etc.) et assigne les actions des autres
touches (LECTURE/PAUSE, STOP, PRÉCÉDENT, SUIVANT et les 5 touches programmables)
au PLAYER A.
•
Touche PLAYER B (6) : comme la précédente, mais pour le PLAYER B.
•
Écran LCD (7) : permet l'affichage des menus, d'informations sur les lecteurs, etc.
•
Encodeur numérique CONTROL (8) : permet la navigation par menus, la sélection des
paramètres, l'accès aux sous-menus etc.
•
Touche MENU (9) : gère l'accès au menu principal de l'appareil. Permet de revenir au menu
principal depuis un sous-menu ou de quitter le menu principal (si vous appuyez en y étant déjà).
•
Touche PRÉCÉDENT/RECUL RAPIDE () : permet de reculer dans la playlist d'un lecteur. La
maintenir entraîne un recul rapide dans la même piste.
•
Touche STOP () : pour arrêter la reproduction par le lecteur.
•
Touche LECTURE/PAUSE () : lance/met en pause la lecture de la playlist/piste choisie pour
cela.
•
Touche SUIVANT/AVANCE RAPIDE () : permet d'avancer dans la playlist d'un lecteur. La
maintenir entraîne une avance rapide dans la même piste.
•
Touches programmables (F1-F5) (11) : déclenchent l'événement programmé pour chaque
touche. Par défaut, la touche F1 charge les fichiers enregistrés sur le support USB inséré dans
le lecteur. La touche F2 charge les fichiers enregistrés sur la carte SD insérée dans le lecteur.
Les touches F1 à F5 ont de nombreuses autres options de déclenchement d'événements
programmables depuis l'application EclerNet Manager (sélection des pistes audio/playlists
locales ou présentes sur le réseau, sélection des playlists/flux sur Internet, reproduction de
messages pré-enregistrés, rappel de « presets » ou mémoires de configuration de l'unité, etc.).
Reportez-vous au manuel de l'application EclerNet Manager pour obtenir plus d'informations.
Câblage RS232 – DB9
RS232 DB9
Tx Bornier 2 (RxD)
Rx Bornier 3 (TxD)
Gnd Bornier 5 (masse du
signal)
31
