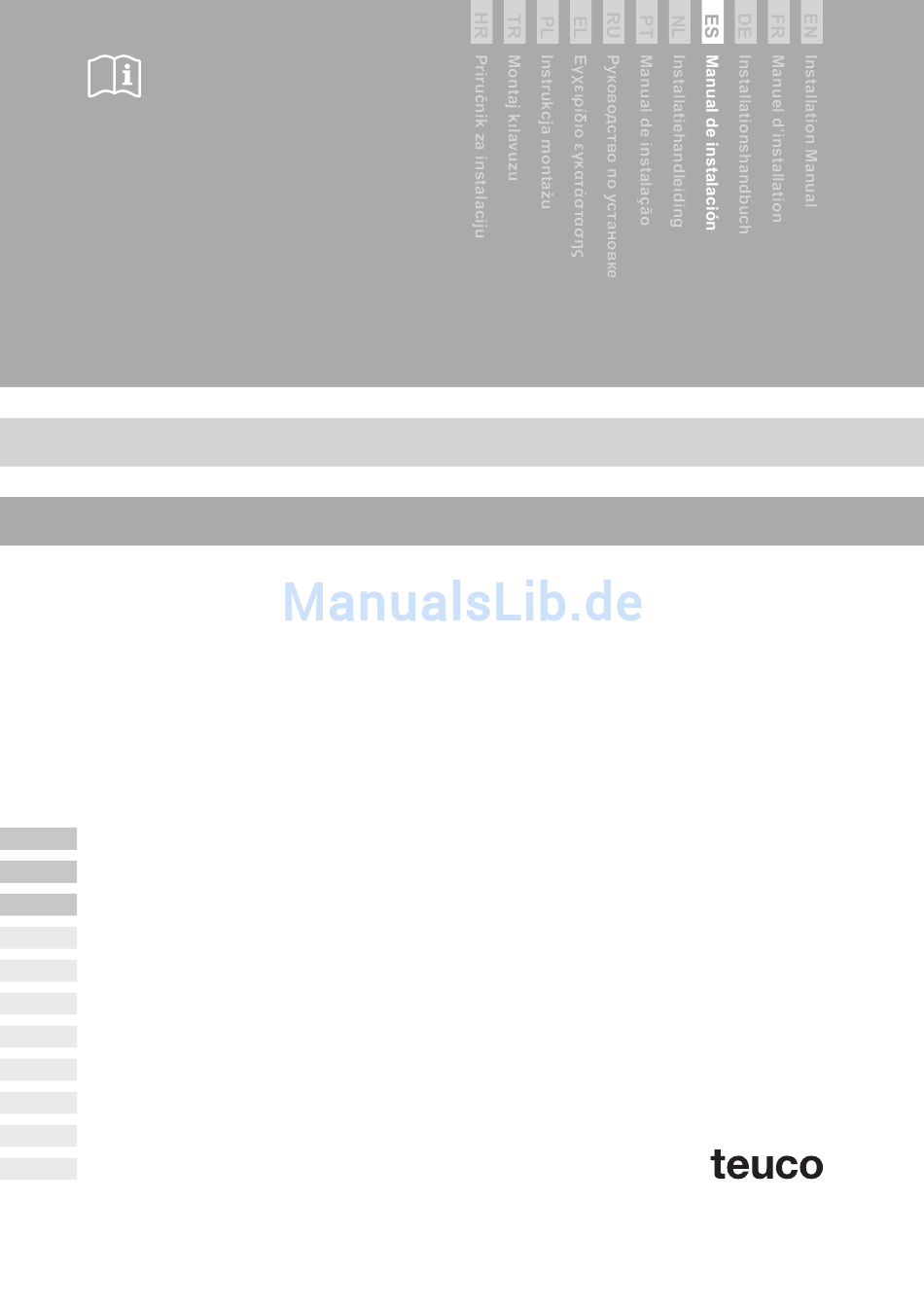

Teuco 543 Installationshandbuch
Verwandte Anleitungen für Teuco 543
Inhaltszusammenfassung für Teuco 543
-
Seite 32: Allegemeine Hinweise - Sicherheitsvorschriften
Die Platte muss fest eingebaut werden (z.B. mit Schrauben, so dass zu seiner Entfernung Werkzeuge notwendig sind). Daten und Eigenschaften dieses Handbuches sind für Firma Teuco Guzzini S.p.a. nicht verpflichtend; diese behält sich das Recht vor, alle für notwendig erachtete Änderungen ohne Vorankündigung oder Austauschpflicht, vorzunehmen. -
Seite 33: Abnahme Der Wannenschürzen
NUR VERKLEIDETE WANNEN ABNAHME DER WANNENSCHÜRZEN Verkleidungsbeispiele Wanne mit 3 Schürzen Wanne mit 2 Schürzen Wanne mit 2 Schürzen Wanne mit Eckwanne mit Frontschürze Frontschürze DEMONTAGE PLATTEN MIT SCHRAUBEN Die Schrauben (Z) entfernen, mit denen die Platten am Rahmen der Wanne befestigt sind. Die Platten in der Reihenfolge 1, 2, 3 demontieren. - Seite 34 DEMONTAGE PLATTEN 543 - 544 – 545 Lockern Sie die Schraube mit dem passenden Schlüssel (A), heben und ziehen Sie die Schürze dann gemäß Angaben (B), ziehen und rasten Sie die Klammern aus (C). Führen Sie diesen Arbeitsschritt an den Wannenschürzen in der Reihenfolge 1, 2 aus.
- Seite 35 AUSBAU DER PLATTEN MIT FÜSSEN Die Füße der Stirnplatte durch Festschrauben (im Uhrzeigersinn drehen) anheben. Die Stirnplatte von den Seitenplatten aushängen. Dafür mit der Hand oder mit einem Schlitz-Schraubendreher auf den kleinen Hebel einwirken, der sie blockiert. Die Platte 1 ausbauen und sie dafür von unten nehmen und zu sich ziehen. Das Festschrauben der Füße und den Ausbau der Platten auch für eventuelle seitlichen Platten (bei Wannen mit 2 oder 3 Platten) wiederholen.
- Seite 36 AUSRICHTEN Stellen Sie die Wanne an der vorbestimmten Stelle auf und richten Sie diese zuerst mittels der äußeren Füße und dann mittels der mittleren Füße aus, bis sie fest auf dem Boden aufliegen. Bei Ausrichten der Wanne achten Sie bitte darauf, daß zwischen Boden und unterem Rand der Wannenschürze ein Mindestabstand von 15 mm bestehen bleibt, um eine Belüftung der Anlage zu gewährleisten.
- Seite 37 1° 3° 2° Click Home 1° 2° 3° Click...
- Seite 38 WASSERANSCHLÜSSE Bei besonders hartem Leitungswasser sollten Sie zum einwandfreien Betrieb des Hydromassage-Systems ei- nen Enthärter installieren. MODELLE MIT ARMATUREN (Abb. a) Schließen Sie die Armaturen an die Warm- ( ) und Kaltwasserleitung ( ) an (für die Installation der Armaturen siehe beiliegende Anleitungen).
-
Seite 39: Montage Der Wannenschürzen
NUR VERKLEIDETE WANNEN MONTAGE DER WANNENSCHÜRZEN MONTAGE PLATTEN MIT BEFESTIGUNG DURCH SCHRAUBEN Nach Beendigung der gesamten Anschlußarbeiten setzen Sie die zuvor abgenommenen Wannenschürzen in der Reihenfolge 1, 2, 3 wieder ein. Legen Sie die Wannenschürze an die Wanne an und drücken Sie auf den oberen Rand derselben, damit sie zwischen den Federn (M) und dem Wannenrand einrastet. - Seite 40 Die Platten mit den Schrauben und den Einsätzen (B) befestigen. Die Schrauben- Abdeckkappen (C) durch Aufpressen montieren. MONTAGE PLATTEN 543 – 544 A – Die Frontplatte in den oberen Teil so hineindrücken, dass sie in die Haltefedern einrastet. B – Die Seitenplatte in den oberen Teil so hineindrücken, dass sie in die Haltefedern einrastet, dann die beiden Platten mit- einander verbinden, wobei darauf zu achten ist, dass die Frontplatte in die Aufnahme des an der Seitenplatte befestig- ten Profils eingeführt wird.
- Seite 41 MONTAGE PLATTEN 545 Nachdem die Anschlüsse ausgeführt wurden, ist die vorher entfernte Platte wieder anzubringen. Die Platte an der Wanne anlegen: A – Die Bohrungen der Platte mit denen der Halterung überlagern, wie in der Zeichnung dargestellt. B – Die Schraube mit dem zugehörigen Schlüssel festziehen. C –...
- Seite 42 EINBAU DER PLATTEN MIT FÜSSEN Mit einer Wasserwaage in vertikaler Position am Wannenrand zwei Zeichen am Boden auf Höhe der Wannenränder machen (für die lange Seite ist der Bezugspunkt die Randhälfte, für die kurze Seite etwa 300 mm von der Wand). Dann von diesem Zeichen ein weiteres 36 mm weiter innen machen (lange Seite) und eines von 30 mm (kurze Seite).
- Seite 43 Bei einer Befestigung mit Schrauben legt man den Winkelbügel auf den Boden in Position, unter Einhaltung des Zeichens mit der Basis nach außen gerichtet und nicht zur Wanne. Immer einen Abstand von 300 mm zur Wand beachten, wenn es der Bügel der Seitenwand ist.
- Seite 44 300 mm 300 mm Die Platten wieder einbauen, dafür mit den seitlichen beginnen (bei Wannen mit 2 oder 3 Platten) und zuletzt die stirnseitige. Für den Einbau die Platte an die Wanne stützen; auf den oberen Rand der Platte drücken, damit sie sich zwischen die Federn (M) und den Wannenrand setzt.
- Seite 45 Um die Wartung der Wanne zu ermöglichen, muß der Anschluß zwischen Siphon und Ablauf am Boden so vorgenommen werden, daß eine Demontage und Inspektion desselben jederzeit möglich ist. Art. 543-544-545-546-554: Auf der Vorderseite des Whirlpools/der Wanne müssen Sie ein abnehmbares Paneel zur Inspektion und Belüftung des Hydromassage-Systems anfertigen.
-
Seite 46: Abdichtung Mit Silikon
ART. 543 - 544 - 546 ART.545 - F02 - F03 B!>!2661!Bsu/!654 A = 2160 Art.545 B!>!2761!Bsu/!655!.!G14 B!>!2861!Bsu/!G13 ABDICHTUNG MIT SILIKON Um das Einsickern von Wasser zwischen Wand bzw. Mauer und Wannenrand zu vermeiden, dichten Sie mit NEUTRALEM NICHT ESSIGSAUREM Silikon ab.
