Ausgangs - Leuchtdioden

Auto (Grüne Leuchtdioden neben den Ausgangs - Tasten)
o Zeigt an, ob der Ausgang im AUTOMATIKBETRIEB oder im
HANDBETRIEB ist. Blinkt eine dieser Leuchtdioden im
AUTOMATIKBETRIEB, so bedeutet das, daß die Sonnenfühlerfunktion
auf diesem Ausgang aktiv ist.
Ausg (Gelbe Leuchtdioden neben den Ausgangs - Tasten)
o Zeigt an, ob der Ausgang ein- oder ausgeschaltet ist.

Betriebs - Tasten

Taste + Erhöhen
Taste - Erniedrigen
Taste P Programmiertaste
Taste F Funktionstaste
Taste Ä Ändern – Taste

Temperaturanzeigen

Durch Drücken der "Plus" bzw. Der "Minus" Taste können die Temperaturen der
einzelnen Fühler abgefragt werden. Die Fühlernamen können je nach Ihren Einstellungen
vom unten angeführten Beispiel abweichen.
+
Vorwärts blättern
drücken
HINWEIS:
Displayanzeige Fühler Bemerkung
Nr.:
F1 Zeigt z.B. Kollektortemperatur, Datum und Zeit an.
Kollektor: 22°C
Do 29.Apr 13:12
F1 Die nachfolgenden Anzeigen zeigen dann jeweils
Kollektor: 22°C
F2 zwei Fühlertemperaturen an.
............. 34°C
... ...
usw.
-
Rückwärts blättern
drück en
Programm
- Led darf nicht leuchten
...

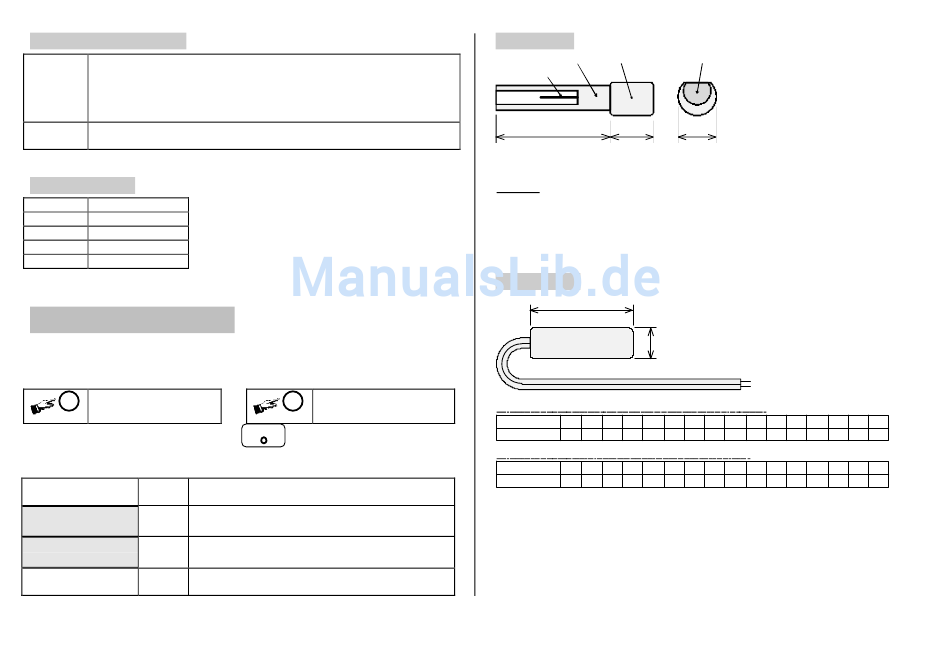

Kunstoffühler
Kunststoffühler Fühlerkopf
Drahtanschluß
21mm 8mm
Das Kabel wird an den Drahtanschluß angelötet und mit dem mitgelieferten
Schrumpfschlauch dicht mit dem Kunststoffühler verbunden.
Achtung: Schrumpfschlauch nicht über Fühlerkopf schrumpfen!
Die Messperle hat einen Meßbereich von -55°C bis 150°C und ist in den Kunststoffühler
eingegossen.
Messingfühler
20mm
6mm
Kabellänge ca. 1m
W iderstandswerte der St andard-Temperaturf ühler KTY :
Temp. / °Celsius -20° -10° 0° 10° 20° 25°
Widerst ./Ohm 684 747 8 15 886 96 1 1000
W iderstandswerte eines PT1000-Temperaturf ühlers :
Temp. / °Celsius -20° -10° 0° 10° 20° 30°
Widerst ./Ohm 922 961 1000 1039 1078 1117
Messperle
7mm
Schwarzes A nschluß-Kabel ist temperatur-
beständiger als w eißes und wird für
Fühler am Kollektor verw endet.
Die Meßperle ist in den Messingfühler
eingegossen und wird mit ca. 1m Kabel geliefert.
(+/-1% , positi v er Temp.koeff i z ient) :
30° 40° 50° 60° 70° 80° 90° 100° 110°
1040 1122 1209 1299 1392 1490 1591 1696 1805
40° 50° 60° 70° 80° 90° 100° 110° 120°
1155 1194 1232 1271 1309 1347 1385 1423 1461
Seite 6
120°
1915
130°
1498
