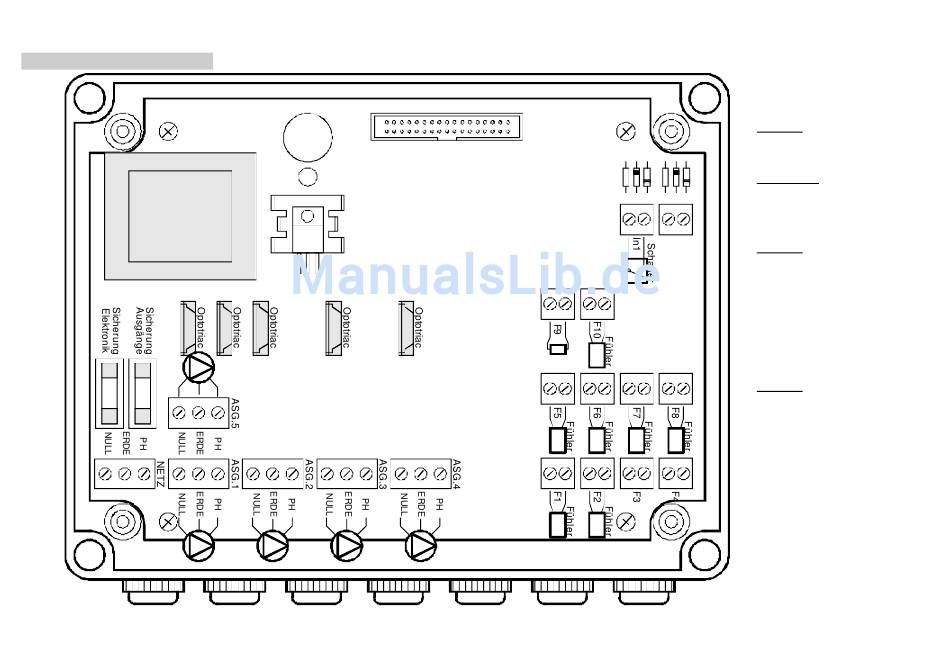

Anschlußplan S5 Ohne Mischer; A S5 M - hanazeder SH-5 Handbuch

Anschlußplan S5 ohne Mischer
Trafo
A1
A5
A1
1
Elko
Stecker zur CPU-Platine
Elko
7805
A5 A2 A3
A2 A3
Widerstand mit
Schutzdioden
Wird kein Fühler angeschlossen,
so muß ein 1kOhm-Widerstand
eingeklemmt werden!
A4
1kOhm
A4
Ausgänge:
Die Optotriac - Ausgänge sind bis
ca. 300 Watt belastbar.
Achtung: Die Sicherung ist für
ca. 900 Watt Gesamtbelastung
ausgelegt!
HINWEIS
: Wird einer der
Fühler F1-F10 nicht verwendet,
so muß ein Widerstand (1kΩ)
eingeklemmt werden.
Achtung:
Druckabhängig drehzahlgeregelte
Pumpen dürfen nicht direkt auf
die Triac-Ausgänge geschaltet
werden!
(220V-Relais zwischenschalten!)
Alle Netz- und Pumpenleitungen
müssen zugentlastet
angeschlossen werden!
Achtung: Vor Arbeiten an der
Steuerung Netz abschalten!
Beim Anschluß der Steuerung
an das Netz sind die
Anschlußbestimmungen des
örtlichen EVU's einzuhalten !
Seite 33
