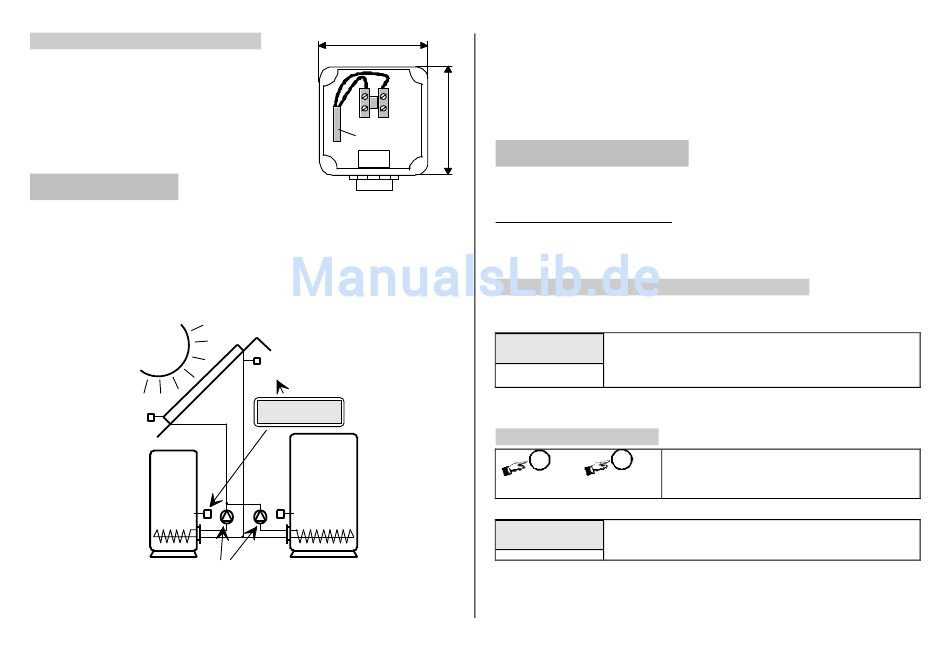

Außentemperaturfühler:(Extrazubehör)
Montage des Außenfühlers:
Der Außenfühler sollten witterungsgeschützt auf
der Nordseite des Hauses montiert werden.

Spreizfunktion

Die SPREIZFUNKTION ist eine Funktion zum ABTRANSPORT DER ENERGIE BEI
ENERGIEÜBERSCHUß zur Mittagszeit. Ursprünglich hat ein Ladekreis Vorrang und es
wird z.B. zuerst der Boiler aufgeheizt. Wenn jedoch an einem heißen Sommertag soviel
Wärme vorhanden ist, daß ein Boilertauscher die vorhandene Energie nicht nutzen kann,
ist es möglich den zweiten Ladekreis (z.B. Puffer) gleichzeitig zu laden. Die
Einstellungen für die Spreizfunktion werden bei den allgemeinen Einstellungen getätigt.
Sonne
Kollektor
F2
Boiler
Vorrang 1
Boilerlade-
Fühler
Beide Pumpen
eingeschaltet!
Beispielschaltung zur Erklärung
38
Temperaturfühler
Höhe: 38
F1
Kollektor -
Fühler
Spreizung: 15 °C
zusaetzl. Aein
Puffer
Vorrang 2
Pufferlade-
Fühler
Ist die Differenz vom Kollektorfühler (F1) zu dem vorrangigen Boilerladefühler größer
als der eingestellte Wert (allgemeine Einstellungen / Spreizung), wird der zweite
Ladekreis zur Ladung des nachrangigen Puffers dazugeschaltet. Damit wird die
überschüssige Energie am Besten genutzt.
40

Leistungsmessung

Die Leistung ist ein Produkt von Temperatur-Differenz zw. Vorlauf- und Rücklauf-
Temperatur, Durchflußvolumen und einem Faktor, der Frostschutzgehalt und
Ungenauigkeiten der Fühler beinhalten kann. (z.B.: 40% Frostschutz -> Faktor 0.90).
Zur Leistungsmessung benötigt wird:
- Vorlauf-Fühler (Anschluß auf F3)
- Rücklauf-Fühler (Anschluß auf F4)
- Durchflußgeber (Anschluß auf Eingang In1)

Anzeigen der Momentan-Leistung und des Ertrages

Die Leistung wird bei den Temperaturanzeigen angezeigt.
Displayanzeige
Solange + oder – drücken, bis diese Anzeige erscheint.
Mom-Lst.: 5.4kW
Hier wird Momentan-Leistung und Ertrag angezeigt.
Ertrag: 13.4kWh
Die Momentan-Leistungsanzeige ist auf 58kW bei Faktor 1,00
begrenzt (Bei kleinerem Faktor entsprechend weniger).
Der Faktor für die Leistungsberechnung wird bei den Allgemeinen Einstellungen
eingestellt (siehe Allgemeine Einstellungen!).
Zurücksetzen des Ertrages
Ä
und
drücken
halten
Displayanzeige
Der Wärmeertrag wurde auf Null zurückgesetzt.
Mom-Lst.: 5.4kW
Der Ertrag wird automatisch auf 0 rückgesetzt, wenn er
Ertrag: 0.0kWh
6,5 MWh erreicht.
Bemerkung
Durch Halten der „Ä" Taste und Drücken der "-"
-
Taste kann der Ertrag auf Null rückgesetzt werden.
(Nur wenn Programmschalter auf PR steht!)
Bemerkung
Seite 12
