Anschlußpläne

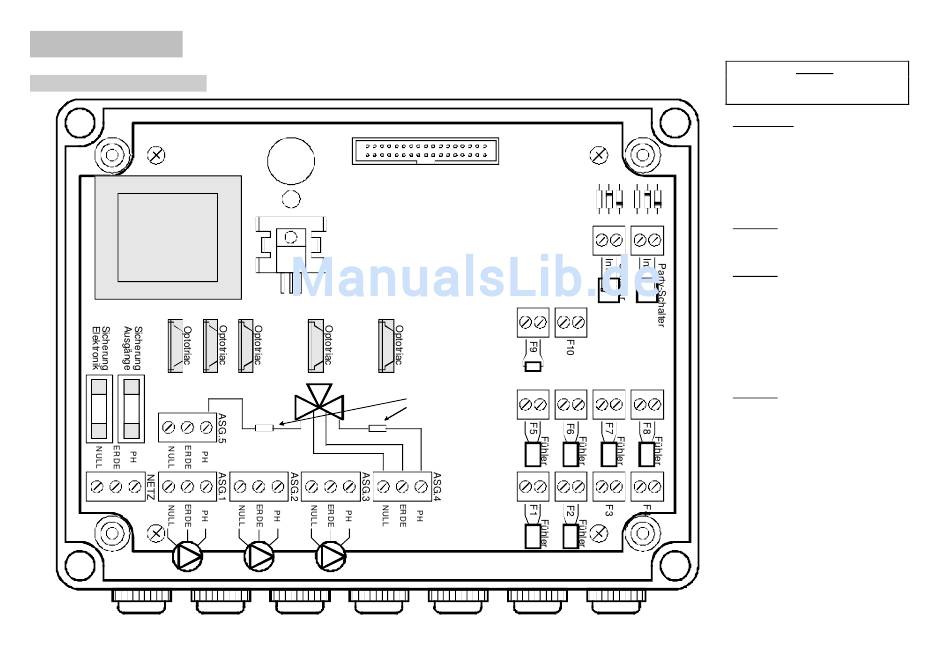

Anschlußplan S5 mit Mischer
Trafo
A1 A5
A1
1
Elko
Stecker zur CPU-Platine
Elko
7805
A2 A3 A4
Mischer
Mischer-Widerstände
220 Ohm/2 Watt
A5 A4
A2 A3
Widerstand mit
Schutzdioden
Wird kein Fühler angeschlossen,
so muß ein 1kOhm-Widerstand
eingeklemmt werden!
1kOhm
Seite 32
F10 und In2 müssen offen sein,
wenn sie nicht verwendet werden
(nur bei Verwendung des Mischers)
HINWEIS
: Wird einer der Fühler
F1-F9 nicht verwendet, so muß ein
Widerstand (1kΩ) eingeklemmt
werden.
Ausgänge:
Die Optotriac - Ausgänge sind bis
ca. 300 Watt belastbar.
Achtung: Die Sicherung ist für ca.
900 Watt Gesamtbelastung
ausgelegt!
Achtung:
Druckabhängig drehzahlgeregelte
Pumpen dürfen nicht direkt auf die
Triac-Ausgänge geschaltet werden!
(220V-Relais zwischenschalten!)
Alle Netz- und Pumpenleitungen
müssen zugentlastet angeschlossen
werden!
Achtung: Vor Arbeiten an der
Steuerung Netz abschalten!
Beim Anschluß der Steuerung
an das Netz sind die
Anschlußbestimmungen des
örtlichen EVU's einzuhalten !
