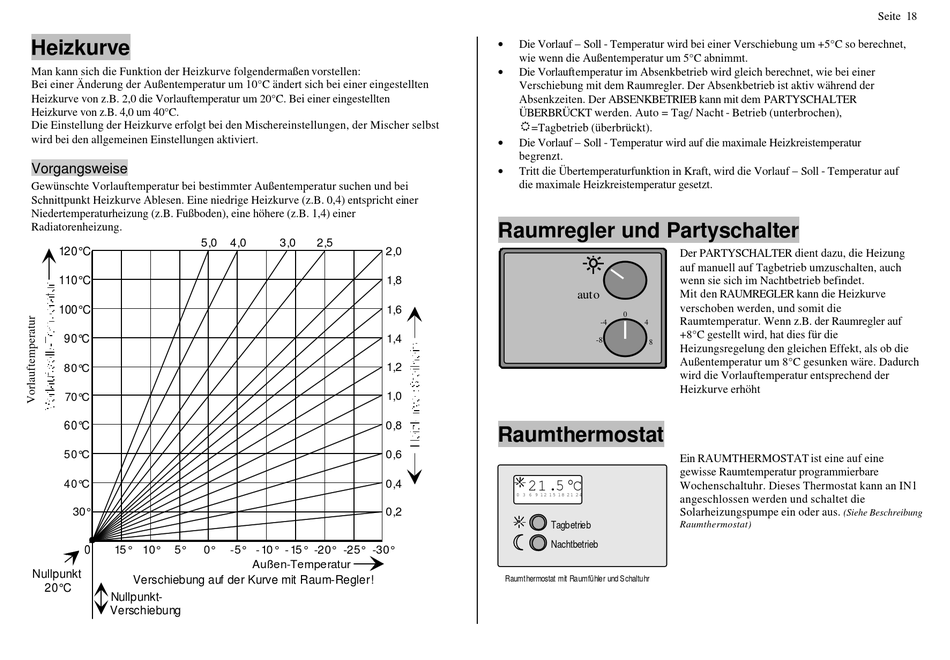

Heizkurve

Man kann sich die Funktion der Heizkurve folgendermaßen vorstellen:
Bei einer Änderung der Außentemperatur um 10°C ändert sich bei einer eingestellten
Heizkurve von z.B. 2,0 die Vorlauftemperatur um 20°C. Bei einer eingestellten
Heizkurve von z.B. 4,0 um 40°C.
Die Einstellung der Heizkurve erfolgt bei den Mischereinstellungen, der Mischer selbst
wird bei den allgemeinen Einstellungen aktiviert.

Vorgangsweise

Gewünschte Vorlauftemperatur bei bestimmter Außentemperatur suchen und bei
Schnittpunkt Heizkurve Ablesen. Eine niedrige Heizkurve (z.B. 0,4) entspricht einer
Niedertemperaturheizung (z.B. Fußboden), eine höhere (z.B. 1,4) einer
Radiatorenheizung.
5,0
120°C
110°C
100°C
90°C
80°C
70°C
60°C
50°C
40°C
30°
0 15° 10° 5° 0°
Nullpunkt
Verschiebung auf der Kurve mit Raum-Regler!
20°C
Nullpunkt-
Verschiebung
4,0 3,0 2,5
2,0
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
-5° - 10° - 15° -20° -25° -30°
Außen-Temperatur
•
Die Vorlauf – Soll - Temperatur wird bei einer Verschiebung um +5°C so berechnet,
wie wenn die Außentemperatur um 5°C abnimmt.
•
Die Vorlauftemperatur im Absenkbetrieb wird gleich berechnet, wie bei einer
Verschiebung mit dem Raumregler. Der Absenkbetrieb ist aktiv während der
Absenkzeiten. Der ABSENKBETRIEB kann mit dem PARTYSCHALTER
ÜBERBRÜCKT werden. Auto = Tag/ Nacht - Betrieb (unterbrochen),
R
=Tagbetrieb (überbrückt).
•
Die Vorlauf – Soll - Temperatur wird auf die maximale Heizkreistemperatur
begrenzt.
•
Tritt die Übertemperaturfunktion in Kraft, wird die Vorlauf – Soll - Temperatur auf
die maximale Heizkreistemperatur gesetzt.

Raumregler und Partyschalter

auto
0
-4 4
-8
8

Raumthermostat

21 .5 °C
0 3 6 9 1 2 1 5 1 8 2 1 2 4
Tagbetri e b
Nachtbetrieb
Raumthermostat mit Raumfühler und Schaltuhr
Der PARTYSCHALTER dient dazu, die Heizung
auf manuell auf Tagbetrieb umzuschalten, auch
wenn sie sich im Nachtbetrieb befindet.
Mit den RAUMREGLER kann die Heizkurve
verschoben werden, und somit die
Raumtemperatur. Wenn z.B. der Raumregler auf
+8°C gestellt wird, hat dies für die
Heizungsregelung den gleichen Effekt, als ob die
Außentemperatur um 8°C gesunken wäre. Dadurch
wird die Vorlauftemperatur entsprechend der
Heizkurve erhöht
Ein RAUMTHERMOSTAT ist eine auf eine
gewisse Raumtemperatur programmierbare
Wochenschaltuhr. Dieses Thermostat kann an IN1
angeschlossen werden und schaltet die
Solarheizungspumpe ein oder aus.
(Siehe Beschreibung
Raumthermostat)
Seite 18
