Funktionsbeschreibung

•
5 Triac - Ausgänge, 10 Fühler - Eingänge, 2 Digitale Eingänge
•
Mischeransteuerung ist möglich
•
Außentemperaturgeführter Mischer mit Raumbeeinflussung und Absenkung
•
Kesselanforderungsfunktion möglich
•
Raumthermostat - Anschluß auf digitale Eingänge möglich
•
Zeit- und Datumsanzeige
•
Fühleranzeige
•
Fühler sind beliebig benennbar (89 einstellbare Fühlernamen)
•
Tages- oder Wochenschaltuhr auf jeden Ausgang einstellbar
•
Laufzeitanzeige für jeden Ausgang
•
5 fixe Anlagetypen voreinstellbar
•
Persönliche Einstellungen speicherbar
•
2 Programmebenen bei Ausgangseinstellungen
•
Differenzsteuerung für 5 einstellbare Differenzen
•
Auf jeden Ausgang läßt sich eine Differenzfunktion eingeben
•
Auf Ausgänge 2-5 läßt sich eine zweite Differenzfunktion eingeben
•
Differenzfunktion besteht aus Temperaturdifferenz, Minimumtemperatur,
Maximumtemperatur, Übertemperatur, Quell- und Verbraucherfühler
•
Für jede Differenzfunktion lassen sich 2 zusätzliche Ausgänge dazuschalten
•
Verzögerungszeit auf jeden Ausgang einstellbar (bis 30 Minuten)
•
Nachlaufzeit auf jeden Ausgang einstellbar (bis 30 Minuten)
•
Vorrangschaltung für Solarkreisläufe (Fühler F1) bei Ausgängen 1-5
•
Sonnenfühlerfunktion auf Solarkreisläufe bei Ausgängen 1-5
•
Spreizungsfunktion auf Solarkreisläufe bei Ausgängen 1-5
•
2. Vorrang auf Ausgänge auf 5 Anzeigen einstellbar

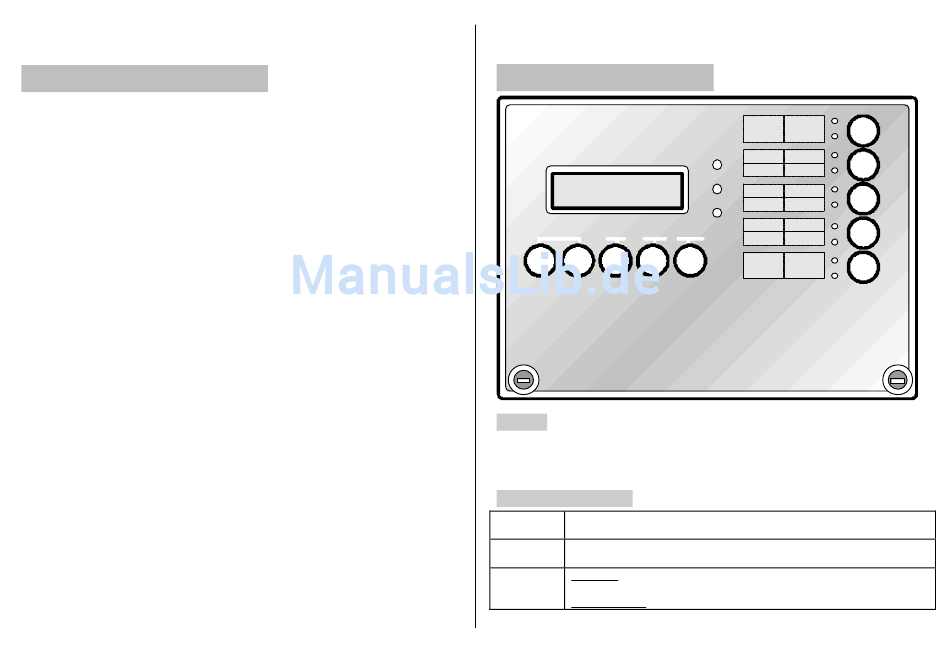

Bedienungselemente

Solar-Heizungs-Steuerung
Kollektor: 74°C
Zeit: 14:32:49
Bild Prog Funkt Ändern
+ - P F

Display:

Das Display zeigt im NORMAL - MODUS die Fühlertemperaturen und die Zeit an. Im
PROGRAMM - MODUS können die verschiedenen PROGRAMM - PARAMETER und
die UHRZEIT eingestellt werden.

Status - Leuchtdioden

Betrieb Zeigt an, daß die Steuerung in BETRIEB ist.
o
Störung Zeigt ANLAGENSTÖRUNG an (z.B.: Fühlerunterbrechung oder -
o kurzschluß).
Programm Leuchtet: Sie befinden sich im PROGRAMM–MODUS. In diesem
o Modus können Sie die PROGRAMM - PARAMETER verstellen.
Leuchtet nicht: Sie befinden sich im NORMAL - MODUS.
Auto
1
Ein
Auto
Betrieb
2
Ein
Störung
Auto
3
Ein
Programm
Auto
4
Ein
Auto
Ä
5
Ein
Seite 5
