M O N T A G E
D E R K O M P O N E N T E N
M O N T A G E N A B E
» Speichen Sie die Nabe wie üblich
ein.

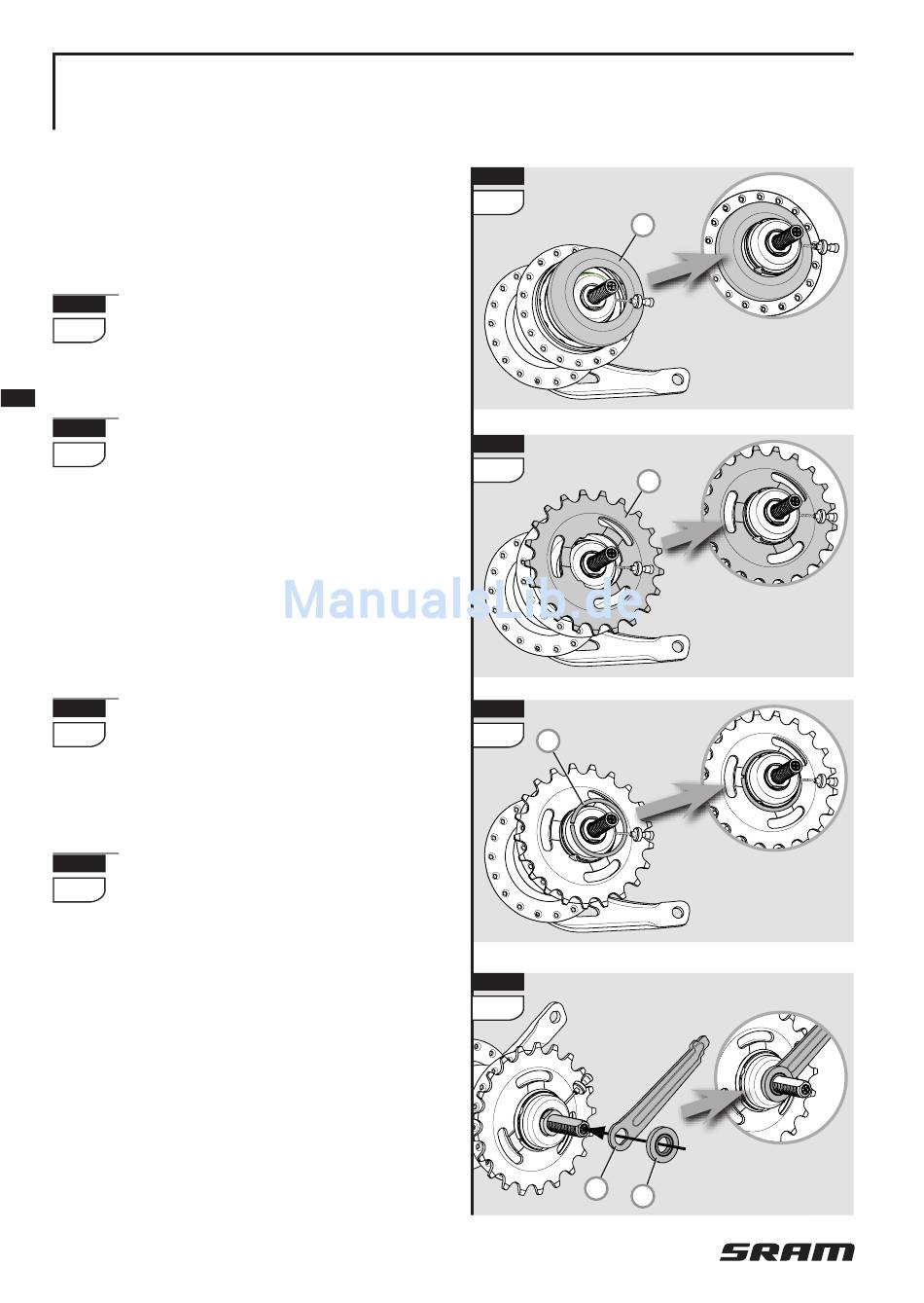

Setzen Sie den Staubdeckel (1)
16
auf den Antreiber. Die Wöl-
bung muss nach außen zeigen.
Setzen Sie den Zahnkranz (2)
17
auf den Antreiber.
Bei gekröpften, d.h. seitlich ver-
setzten Zahnkränzen ist der Zahn-
kranz so zu montieren, daß sich
die Verzahnung weiter innen be-
findet (die Wölbung muss nach
außen zeigen).
Montieren Sie den Zahnkranz-
18
sprengring (3) auf den Antrei-
ber. Prüfen Sie den einwandfreien
Sitz des Sprengringes.
Stecken Sie erst den Gegen-
19
halterbügel (4) und dann die
Fixierbuchse mit Gummieinlage (5)
auf das Achsende der Zahnkranz-
seite.
» Setzen Sie das Hinterrad in den
Rahmenhinterbau.
30
16
1
17
18
3
19
4
5
