W A R T U N G U N D P F L E G E
H I N T E R R A D A U S - U N D E I N B A U E N
H I N T E R R A D E I N B A U E N

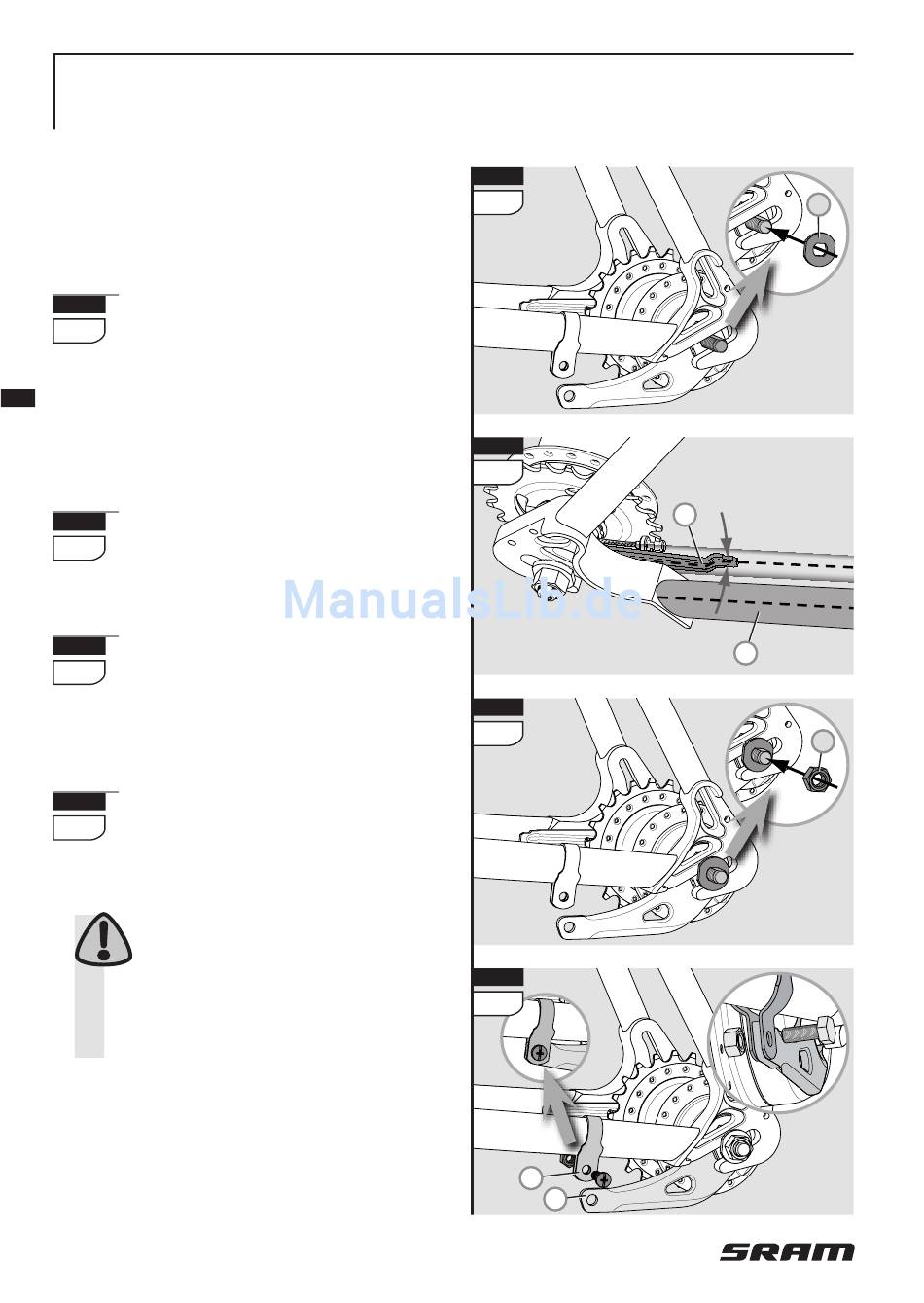

» Setzen Sie das Hinterrad in den
Rahmenhinterbau.
Stecken Sie je eine Fixier-
9
scheibe (1) auf beide Achs-
enden.
Die Verzah nung der Fixierscheibe
muss am Ausfallende des Rah-
mens anliegen.
Richten Sie den Gegenhalter-
10
bügel (2) parallel zur Rahmen-
strebe (3) aus.
Montieren Sie die Achsmut-
11
tern (4) und ziehen Sie diese
abwechselnd fest. Anzugs moment
30 – 40 Nm.
Falls vorhanden, befestigen
12
Sie den Bremshebel (5) zwi-
schen den beiden Laschen der
Rohrschelle (6).
Die Rohrschelle muss spiel-
frei am Rahmen sitzen. Ver-
wenden Sie ausschließlich eine
selbstsichernde Mutter! Anzugs-
moment: 2 – 3 Nm.
26
9
10
11
12
6
5
i-MOTION 3 · Juni 2006
1
2
3
4
