Modell WT3-200 Abzugskraft-Messgerät
– der angezeigte Wert liegt zwischen den Grenzwerten (GO)
– der angezeigte Wert ist niedriger als der untere Kraft-Grenzwert (NO GO LOW)
ZEIT
Hinweis: Die Grenzwertsymbole und Ausgangswerte beziehen sich auf die angezeigten Werte, die nicht
zwangsläufig dem den aktuellen Messwert entsprechen müssen.

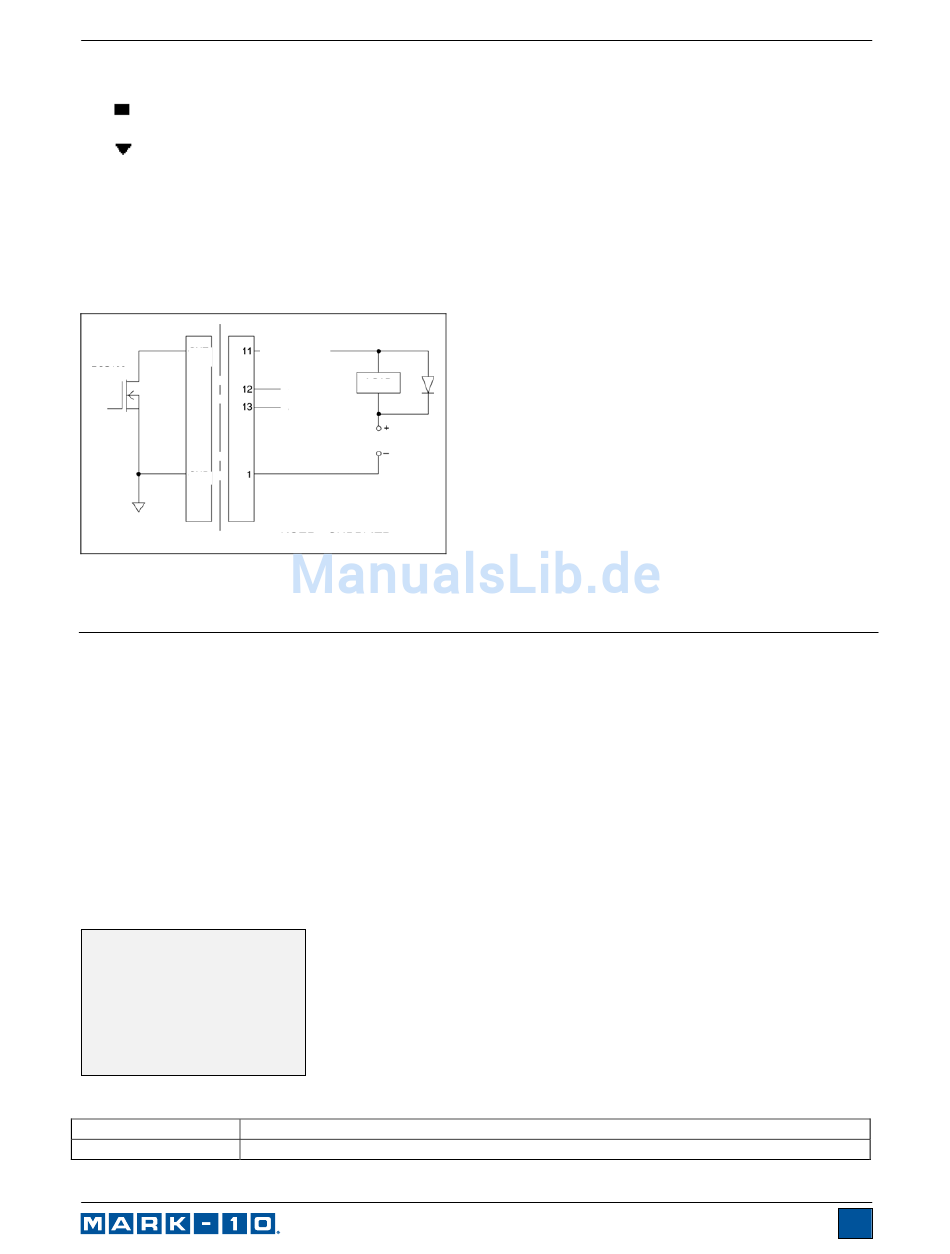

8.2.1 Schaltplan der Sollwert-Ausgänge
OUT
(Ausgang)
BSS138
GND
(Masse)
MESSGERÄT
9
BRUCHERKENNUNG
Die Brucherkennungsfunktion erkennt, sobald sich der Draht aus der Quetschverbindung (Kabelschuh,
etc.) löst, bzw. falls die Zugkraft aus anderen Gründen einen Spitzenwert erreicht hat und plötzlich
absinkt. Wenn der Tester einen Bruch festgestellt hat, kann er automatisch folgende Funktionen
durchführen:
1. Den höchsten Messwert ausgeben (Auto Output).
2. Den höchsten Messwert speichern (Auto Storage).
3. Die Primär- und Höchst-Messwerte auf Null zurückstellen (Auto Zero).
4. Einen Anschluss umschalten.
Die Brucherkennung und Einstellungen werden zentral konfiguriert und gelten für jeden Modus, für den
sie aktiviert wurden. Einzelheiten zur Konfiguration der einzelnen Modi finden Sie unter Betriebsarten.
9.1 Konfiguration
Zur Aktivierung der Brucherkennung und Konfiguration der automatischen Funktionen wählen Sie im
Hauptmenü Break Detection. Es erscheint folgende Anzeige:
BREAK DETECTION
Enabled
+ Break Settings
+ Auto Output
Auto Storage
Auto Zero
Es können beliebige Kombinationen der vorstehenden Funktionen ausgewählt werden.
Funktion
Enabled
100 mA max.
LADUNG
WIE
OBEN
40V max.
KUNDENGERÄT
Aktiviert die Brucherkennungsfunktion. Wenn die Funktion aktiviert ist, erscheint
Beschreibung
Benutzerhandbuch
10
