Überblick
1.2 Aufbau der Einbaugeräte
1.2.6 Schnittstellen und Bedienelemente bei Geräten mit Stromversorgung DC 24 V
Die Abbildungen der Schnittstellen gelten für folgende Geräte:
● IPC477D mit 12"-Display
● IPC477D mit 15"-Display
● IPC477D mit 19"-Display
● IPC477D mit 22"-Display

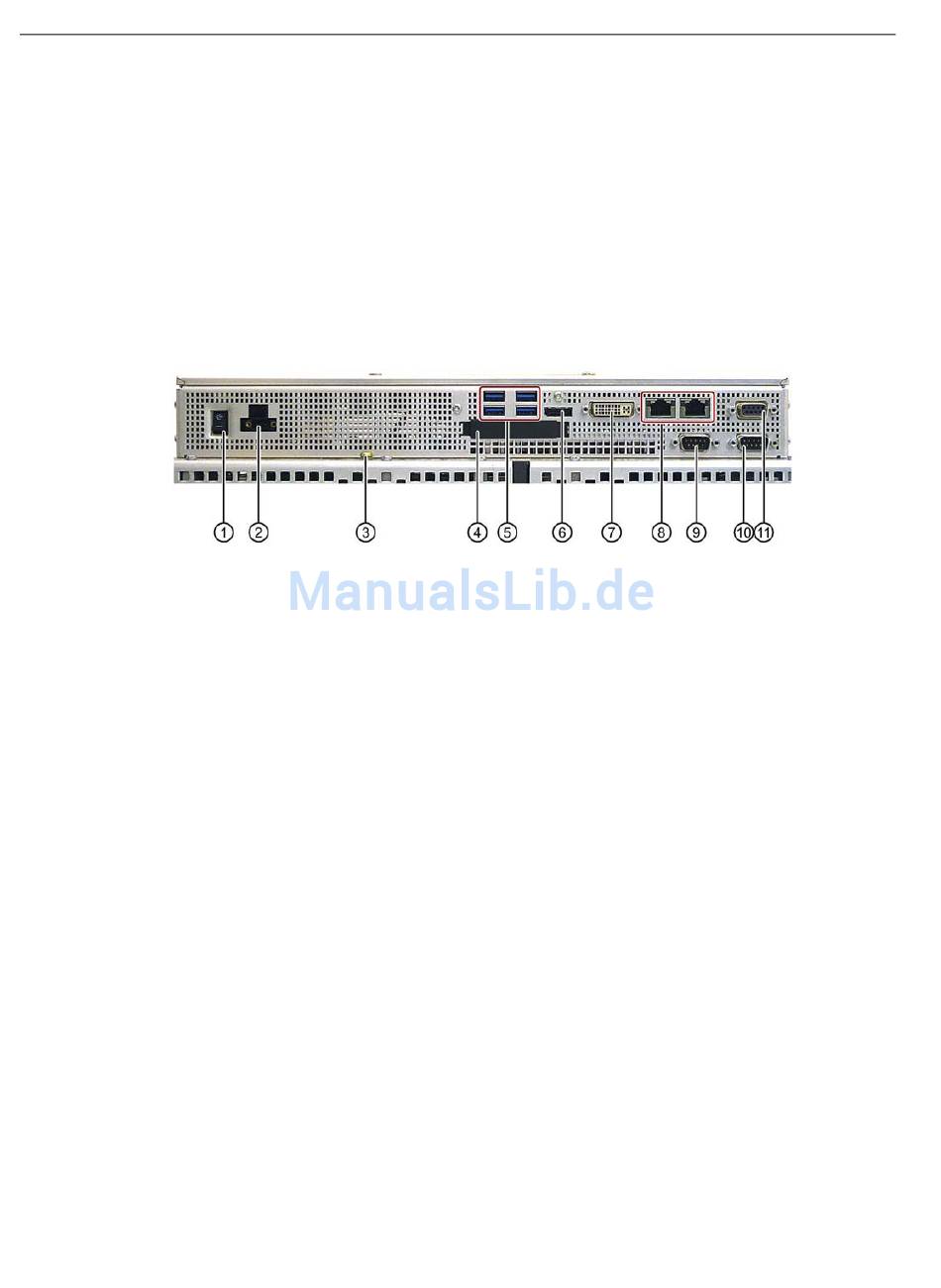

Geräte mit PROFIBUS-Schnittstelle
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
24
Ein-Aus-Schalter
Stromversorgung DC 24 V
Schutzleiteranschluss
Steckplatz für externe CFast-Karte
4 × USB-Schnittstelle
Displayport
DVI-I-Schnittstelle
2 × Ethernet-Schnittstelle
COM-1-Schnittstelle
COM-2-Schnittstelle
PROFIBUS-DP/MPI-Schnittstelle
Mit Abdeckung
USB 3.0 high speed/high current
DVI-Anschluss für CRT- oder LCD-Monitor (VGA über
DVI-VGA-Adapter) mit DVI-Schnittstelle
RJ45-Ethernet-Anschluss 1 für 10/100/1000 Mbps bzw.
RJ45-Ethernet-Anschluss 2 für 10/100/1000 Mbps (nicht
bei PROFINET-Gerät)
Serielle Schnittstell, 9-poliger Sub-D-Stecker
Serielle Schnittstell, 9-poliger Sub-D-Stecker
PROFIBUS-DP/MPI-Schnittstelle RS 485, potenzialge-
trennt, 9-polige Sub-D-Buchse
Betriebsanleitung, 05/2017, A5E31347222-AG
SIMATIC IPC477D, IPC477D PRO
