Gerät einbauen und anschließen
3.4 Gerät anschließen
3.4.7.1

PROFINET-Zugentlastung anbringen

Die Zugentlastung für PROFINET-Stecker verhindert ein versehentliches Lösen der Stecker
vom Gerät. Die Zugentlastung ist im Lieferumfang enthalten und wird mit den erforderlichen
Verbindungselementen geliefert.
Voraussetzung
● Das Gerät ist eingebaut
● 1 Zugentlastung
● 2 Schrauben
● Kabelbinder
● 1 Schraubendreher T10
Vorgehensweise
Das Anbringen der Zugentlastung ist am Beispiel des 12"-Display beschrieben. Die
Vorgehensweise ist bei allen Gerätevarianten gleich.
Anbringen

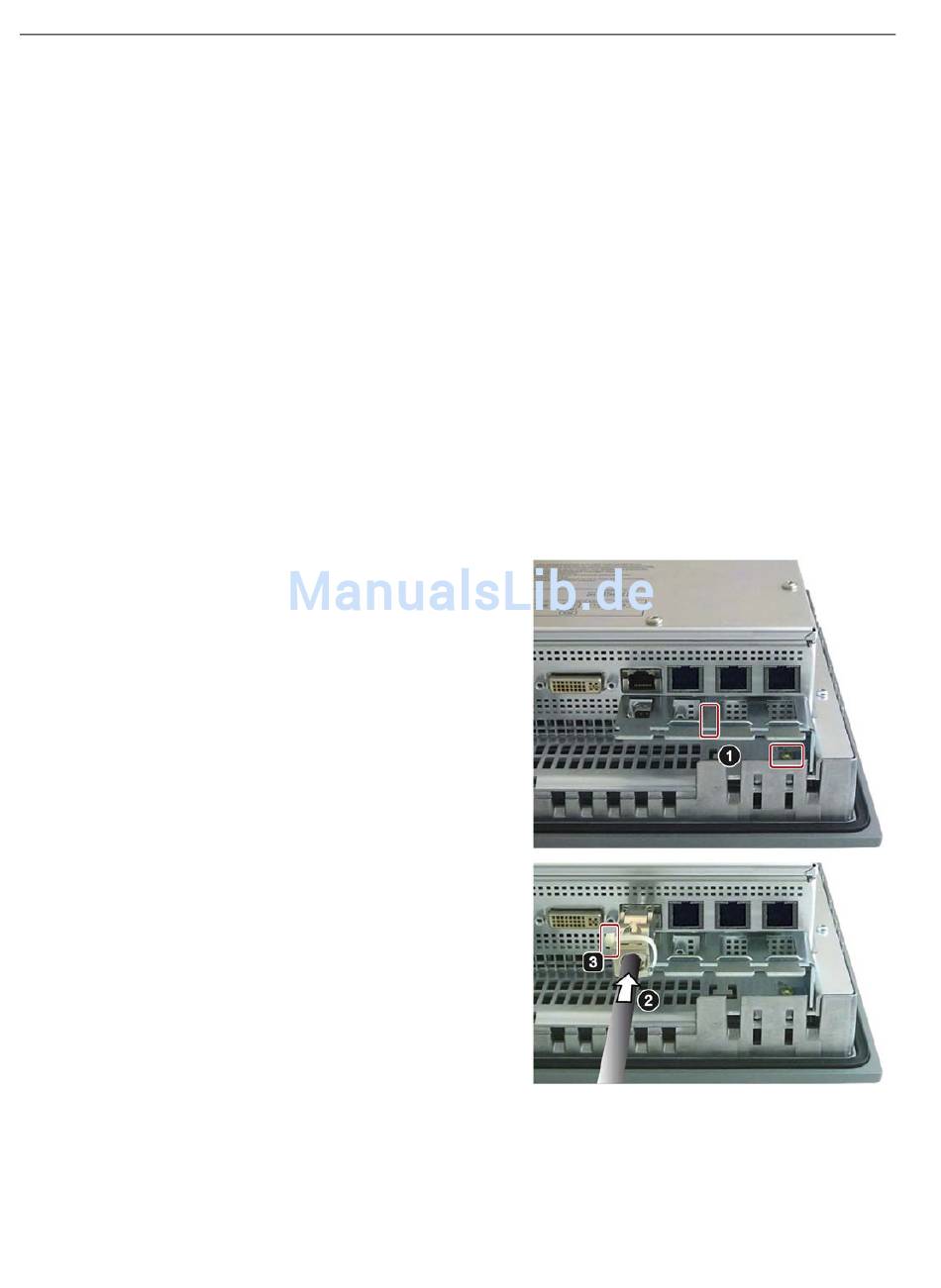

1. Schrauben Sie die Zugentlastung mit
einer Schraube an den gekennzeichne-
ten Stellen an.
Eine Schraube in der Abbildung ist von
der Zugentlastung verdeckt.
2. Stecken Sie den Stecker an.
3. Sichern Sie jeden Stecker mit einem
Kabelbinder.
Entfernen
Gehen Sie in umgekehrter Reihenfolge bezogen auf das Anbringen der Zugentlastung vor.
