Kommunikationsprozessor CP 1616 onboard

8.5.5.1

Einleitung

Typische Kommunikationspartner

CP 1616 onboard als IO-Controller

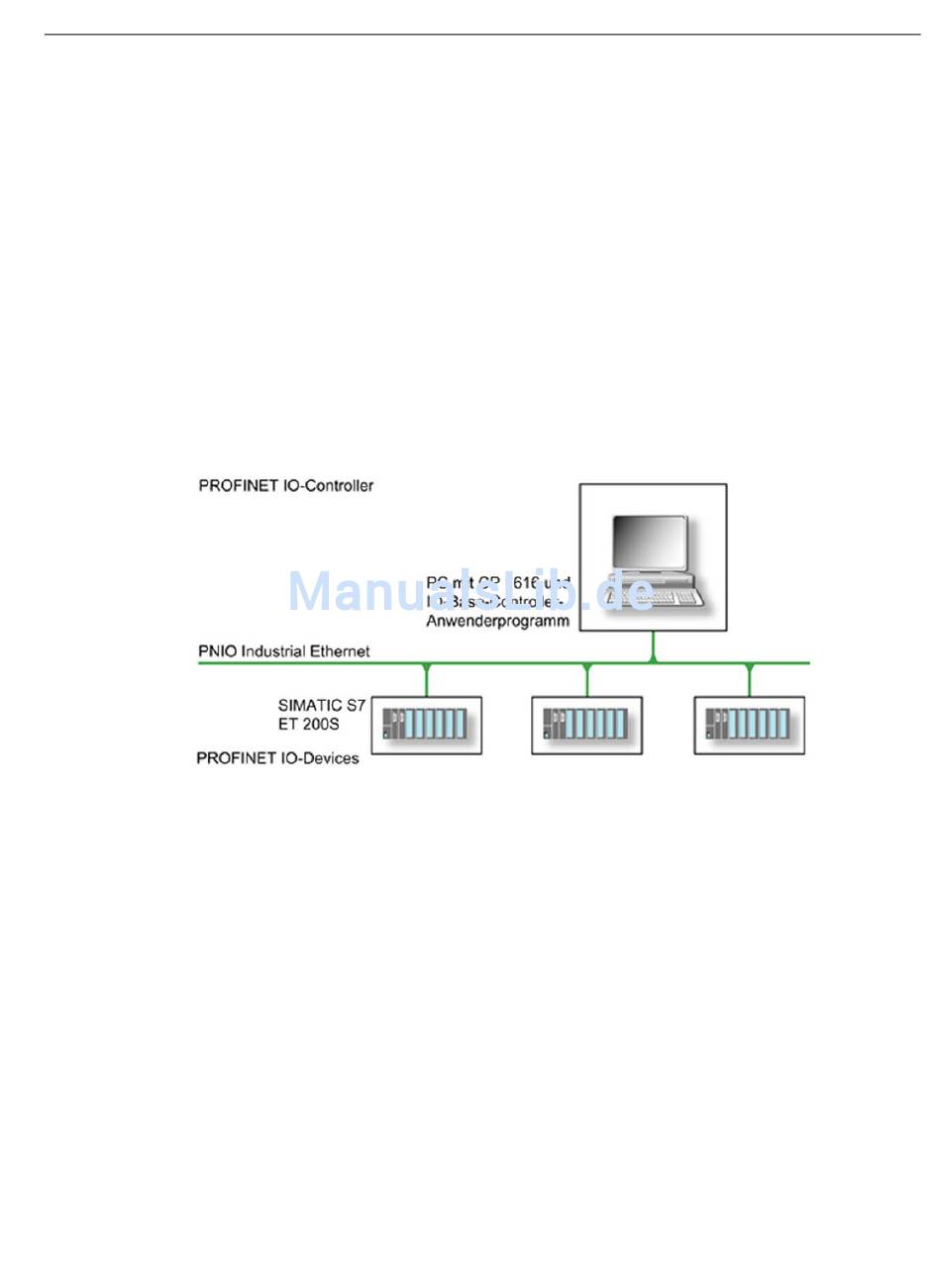

Die folgende Darstellung zeigt eine typische Anwendung: CP 1616 onboard als PROFINET
IO-Controller auf der IO-Controller-Ebene.
Im PC läuft das IO-Base-Controller-Anwenderprogramm, das auf die Funktionen der
IO-Base-Anwenderprogrammierschnittstelle zugreift.
Der Datenverkehr wird über den Kommunikationsprozessor mit mehreren SIMATIC S7
PROFINET IO-Devices ET 200S über Industrial Ethernet abgewickelt.
