3.4.7.2 Leitungen am Einbaugerät mit ATEX/IECEx/UL Hazloc Zulassung sichern
Die Zugentlastung für USB- und Display-Port-Stecker verhindert ein versehentliches Lösen
der Stecker vom Gerät. Die Zugentlastung ist bei Geräten mit ATEX/IECEx/UL Hazloc
Zulassung im Lieferumfang enthalten (im Konfigurator entsprechend gekennzeichnet) und
wird mit den erforderlichen Verbindungselementen geliefert.
Vorgehensweise

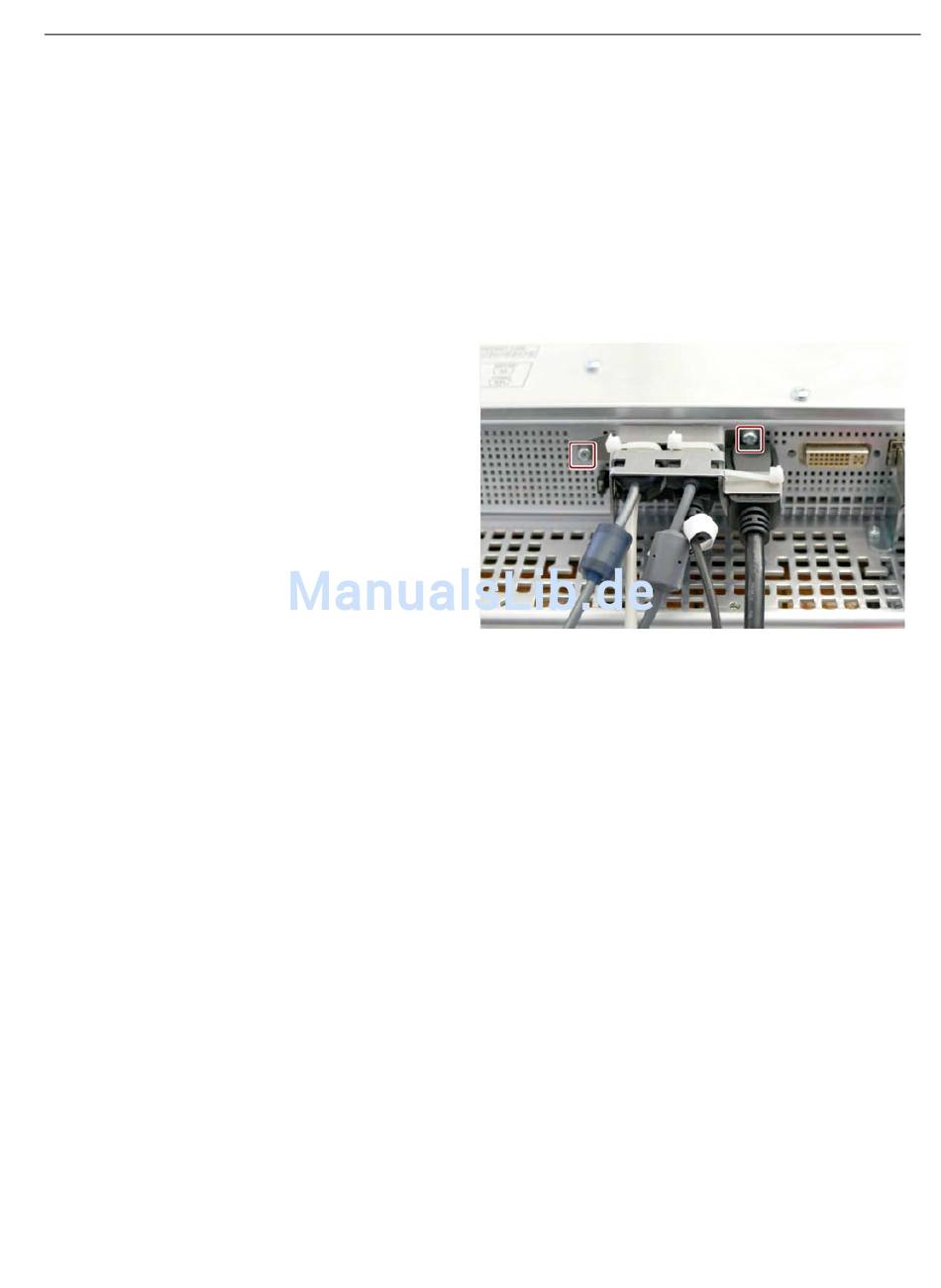

1. Schrauben Sie die Zugentlastung an den ge-
kennzeichneten Stellen an.
2. Schließen Sie die USB- und Display-Port-Kabel
an.
3. Sichern Sie jeden Stecker mit einem Kabelbin-
der.
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 05/2017, A5E31347222-AG
Gerät einbauen und anschließen
3.4 Gerät anschließen
103
