Gerät einbauen und anschließen
3.3 PRO-Gerät anbauen
Vorgehensweise
Dieses Kapitel beschreibt den Anbau an ein Tragarmsystem. Der Anbau auf einen Standfuß
erfolgt analog. Bei der Bestelloption "Gerät für Tragarmsystem" wird der Basisadapter oben
am Gerät angeschraubt, bei der Bestelloption "Gerät für Standfuß" unten. Ein Gerät für
Tragarmsystem kann nicht auf einem Standfuß eingesetzt werden und umgekehrt.
Empfehlung: Führen Sie große Stecker, z. B. DVI oder PROFIBUS, und deren Leitungen
zuerst durch den Standfuß oder Tragarm.

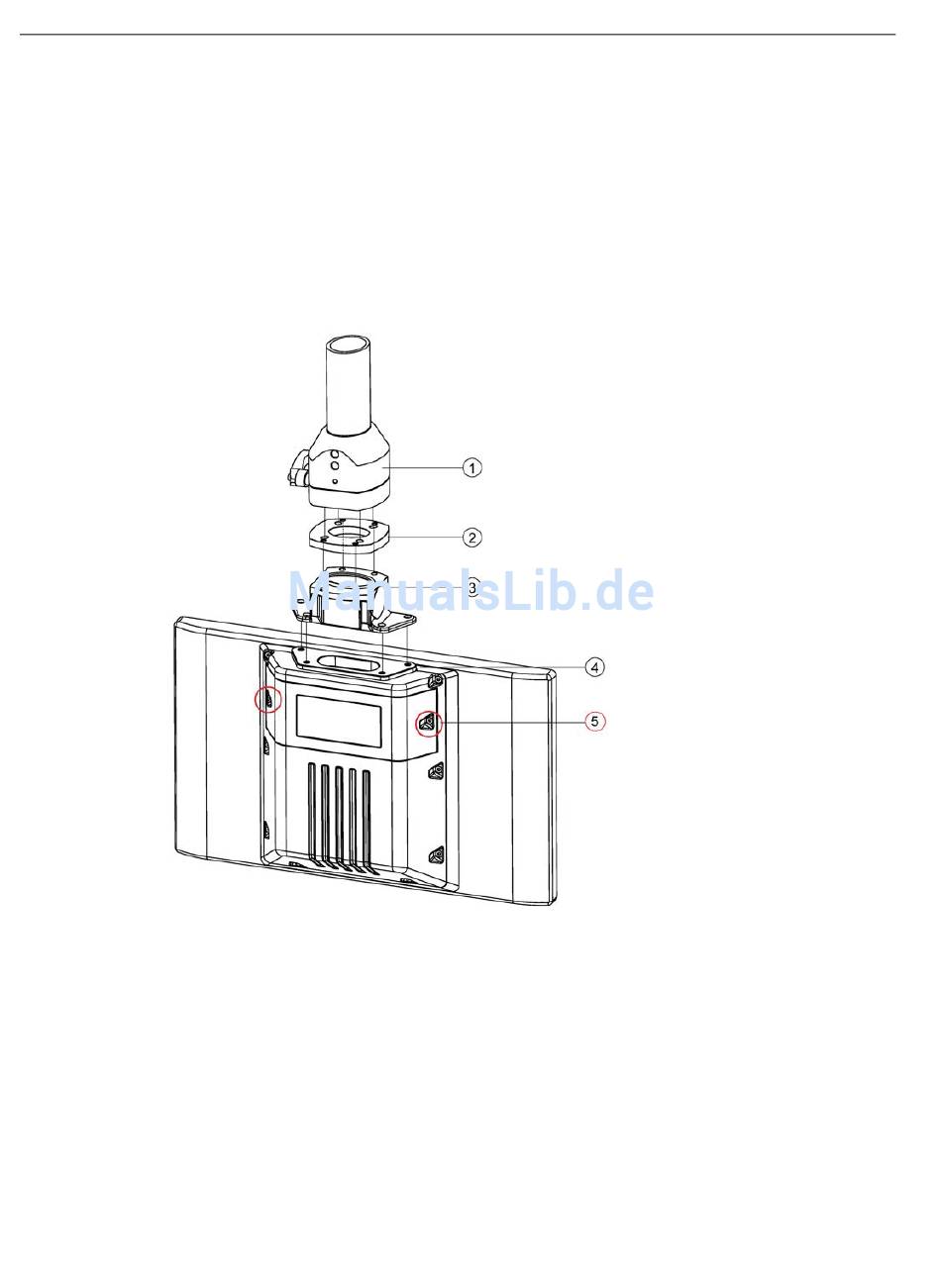

Vorbereitet für Tragarm ohne Erweiterungselemente (Flansch oben)
①
②
③
④
⑤
74
Tragarmkopf
Zwischenplatte
Basisadapter
Senkkopfschrauben Gerät
Schrauben Anschlussfachdeckel
