Technische Angaben
8.3 Maßbilder
8.3.11 Maßbild 15"-Touch/Key-Gerät mit resisitivem Single-Touchsrceen

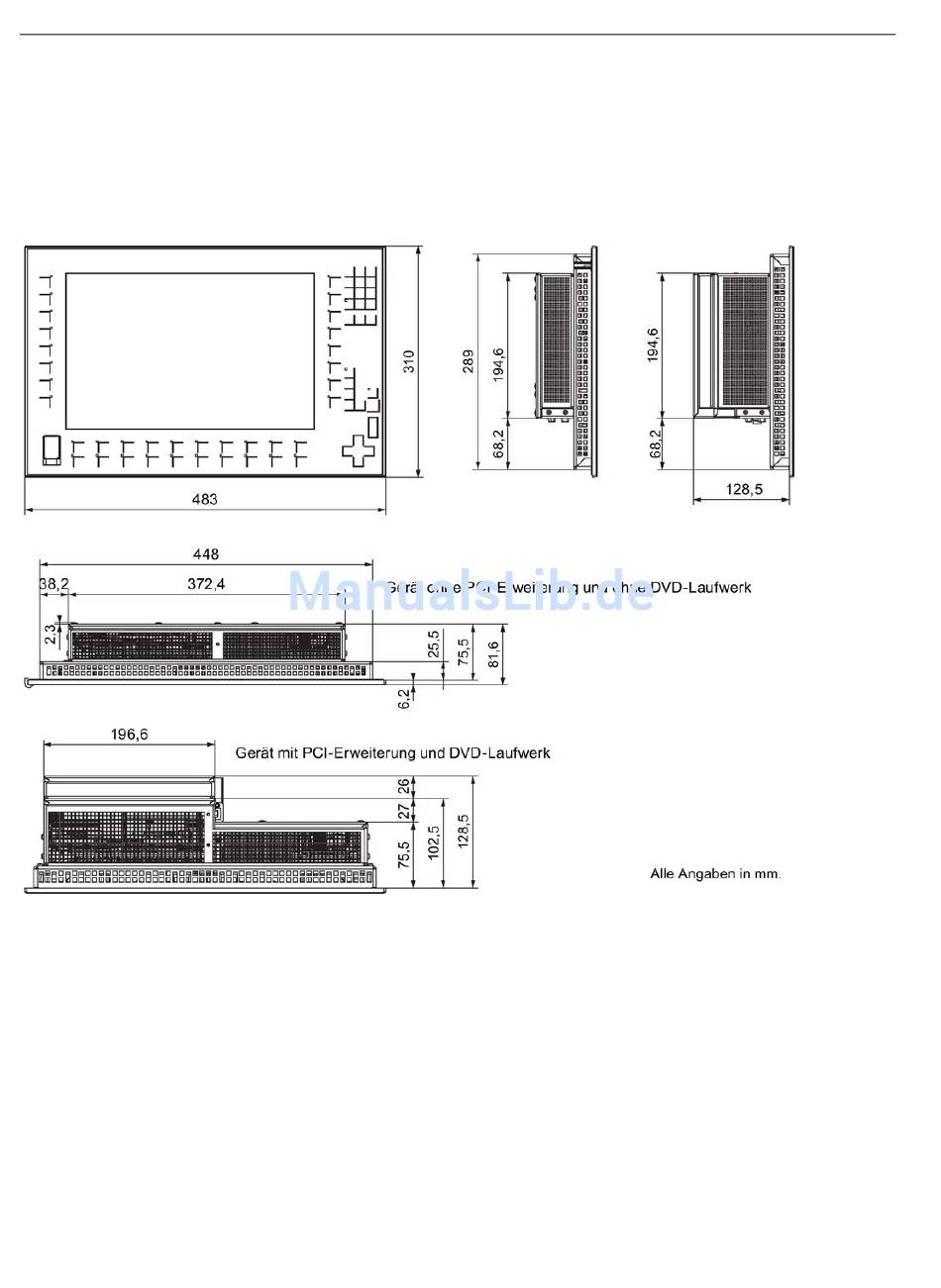

Die Abbildung zeigt die Vorderansicht und unmittelbar zugeordnet Seitenansicht und
Draufsicht eines Geräts ohne PCI-Erweiterung und DVD-Laufwerk. Weiter außen
angeordnet sind jeweils Seitenansicht und Draufsicht eines Geräts mit PCI-Erweiterung und
DVD-Laufwerk.
Gerätetiefen
• ohne Erweiterungen:
• mit DVD-Laufwerk:
• mit PCIe-Karte:
• mit DVD-Laufwerk und PCIe-Karte:
212
75,5 mm
101,5 mm
102,5 mm
128,5 mm
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 05/2017, A5E31347222-AG
