Verwendungszweck der
Wärmepumpe
2.1 Anwendungsbereich
Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-
mung von Heizungswasser vorgesehen. Sie kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen eingesetzt wer-
den. Als Wärmeträger in der Wärmequellenanlage dient Sole.
Als Wärmequelle können Erdsonden, Erdkollektoren oder ähnli-
che Anlagen genutzt werden.
2.2 Arbeitsweise
Das Erdreich speichert Wärme, die von Sonne, Wind und Regen
eingebracht wird. Diese Erdwärme wird im Erdkollektor, der Erd-
sonde oder ähnlichem von der Sole bei niedriger Temperatur
aufgenommen.
Eine Umwälzpumpe fördert dann die „erwärmte" Sole in den Ver-
dampfer der Wärmepumpe. Dort wird diese Wärme an das Käl-
temittel im Kältekreislauf abgegeben. Dabei kühlt sich die Sole
wieder ab, so dass sie im Solekreis wieder Wärmeenergie auf-
nehmen kann.
Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-
gesaugt, verdichtet und dadurch auf ein höheres Temperaturni-
veau „gepumpt". Die bei diesem Vorgang zugeführte elektrische
Antriebsleistung geht nicht verloren, sondern wird größtenteils
dem Kältemittel zugeführt.
Daraufhin gelangt das Kältemittel in den Verflüssiger und über-
trägt hier wiederum seine Wärmeenergie an das Heizwasser.
Abhängig vom Betriebspunkt erwärmt sich das so erhitzte Heiz-
wasser auf bis zu 60 °C.
www.dimplex.de
3
Lieferumfang
3.1 Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Abdeckhaube und einer Basis-
steuerung. Der Kältekreis ist „hermetisch geschlossen" und ent-
hält das vom Kyoto-Protokoll erfasste fluorierte Kältemittel
R407C mit einem GWP-Wert von 1525. Die Abdeckhaube ist mit
einer Schallisolation ausgekleidet.
In der Basissteuerung sind alle für den Betrieb der Wärmepumpe
notwendigen elektrischen Bauteile eingebaut. Die Lastzuführung
und die Steuerleitung (Zubehör) zwischen Wärmepumpe und
Basissteuerung sind bauseits zu verlegen.
Die bauseits zu stellende Solepumpe ist in der Basissteuerung
einzuklemmen. Dabei ist – falls erforderlich – ein Motorschutz für
sie vorzusehen.
Der Kollektor mit Soleverteiler ist bauseits zu erstellen.

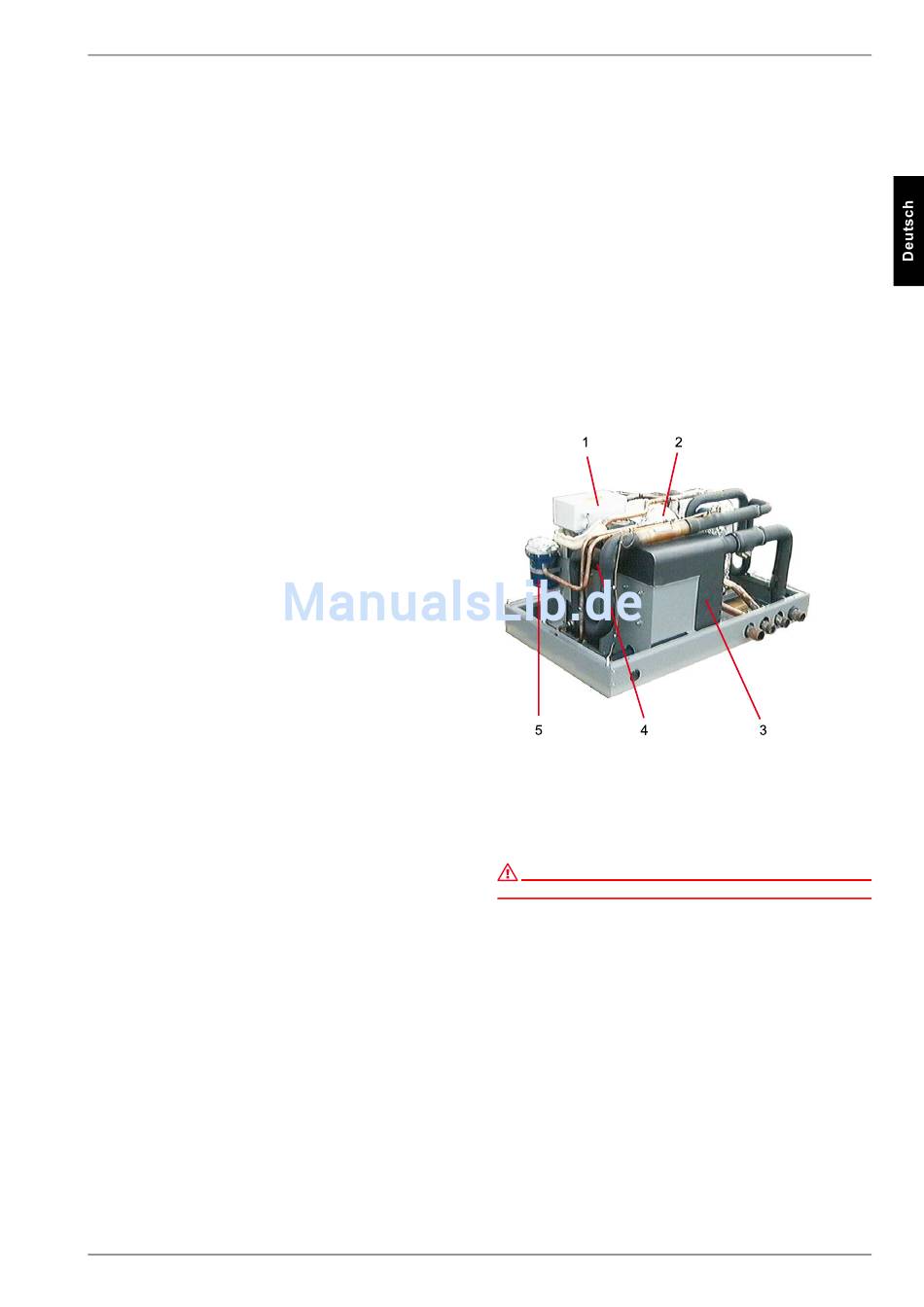

1)
Anschlusskasten
2)
Verdichter
3)
Verdampfer
4)
Verflüssiger
5)
Filtertrockner
ACHTUNG!
Die Abdeckhaube ist nicht überstreichbar.
