Aufbau und Funktion

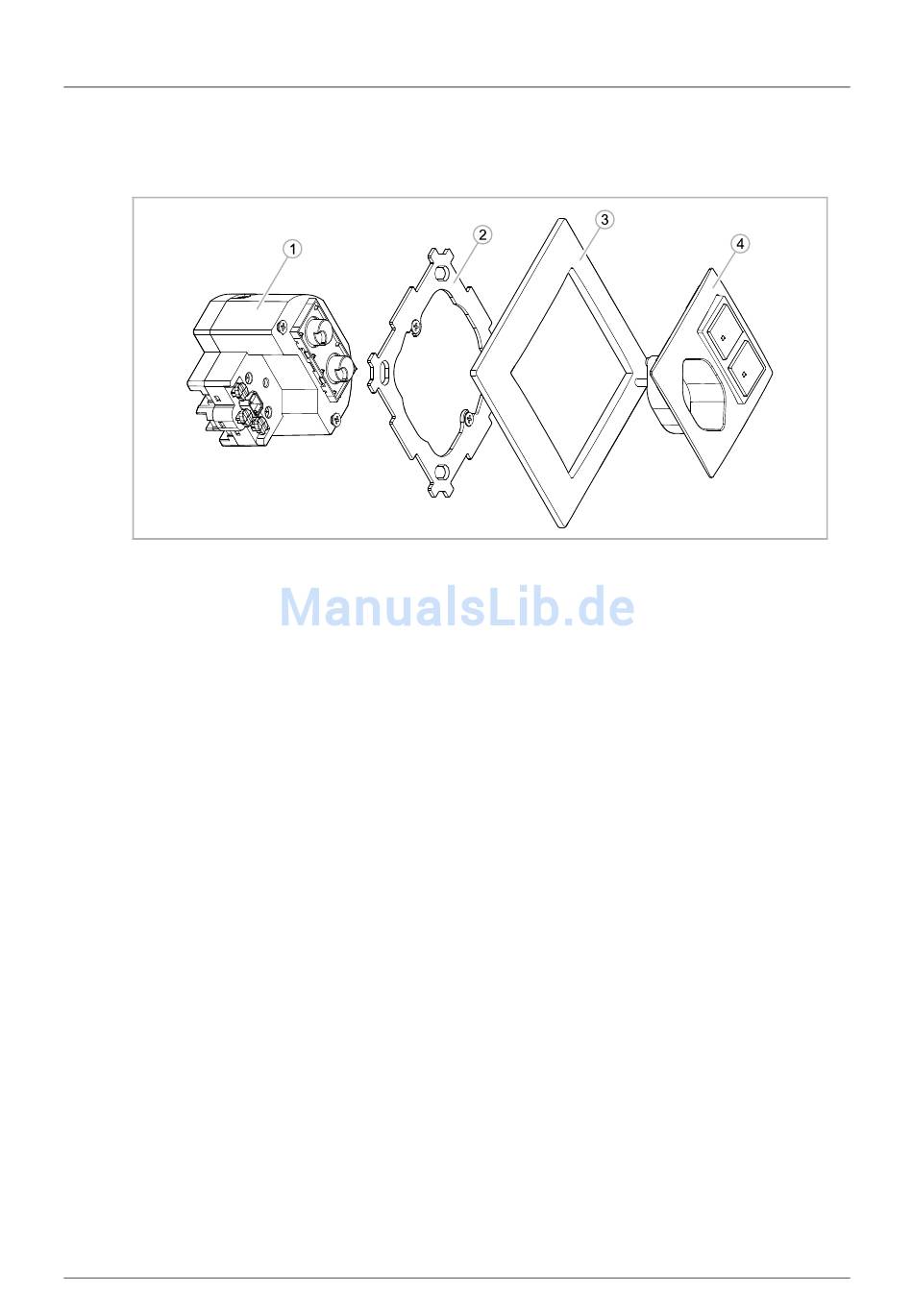

Abb. 1:
Produktübersicht
[1] Unterputzeinsatz 1/1-fach mit T13
[2] Tragring
[3] Abdeckrahmen
[4] Zentralscheibe mit Tastknöpfen und Steckdose
Bei dem Gerät handelt es sich um eine Sensor-/Schaltaktor-Einheit mit Steckdose für die
dezentrale Unterputzmontage. Das Gerät dient sowohl als Bedienelement als auch als Aktor,
um elektrische Lasten zu schalten.
Sensor und Aktor sind in einem Unterputzeinsatz [1] kombiniert. Die Sensor- und Schaltkanäle
sind im Auslieferungszustand bereits vorprogrammiert (Tastknöpfe links/rechts: aus/an). Diese
Konfiguration kann geändert und angepasst werden.
Nach Aufschalten der Busspannung und Anschluss des Verbrauchers kann der Verbraucher
direkt am Bedienelement geschaltet werden. Der integrierte Busankoppler ermöglicht den
Anschluss an die free@home-Buslinie.
Weitere Produktmerkmale:
Grüne LEDs als Orientierungslicht und Statusanzeige
■
Austauschbare Tastknöpfe mit entsprechenden Symbolen
■
Technisches Handbuch 1373-1-8873 / 2CKA001373B8873
Aufbau und Funktion
