5.4
Einbau
Hinweis
Einbau nur in Unterputzdosen, die sich in trockenen Innenräumen befinden.
Dabei die geltenden Vorschriften beachten.
Führen Sie zum Montieren des Gerätes die folgenden Schritte durch:

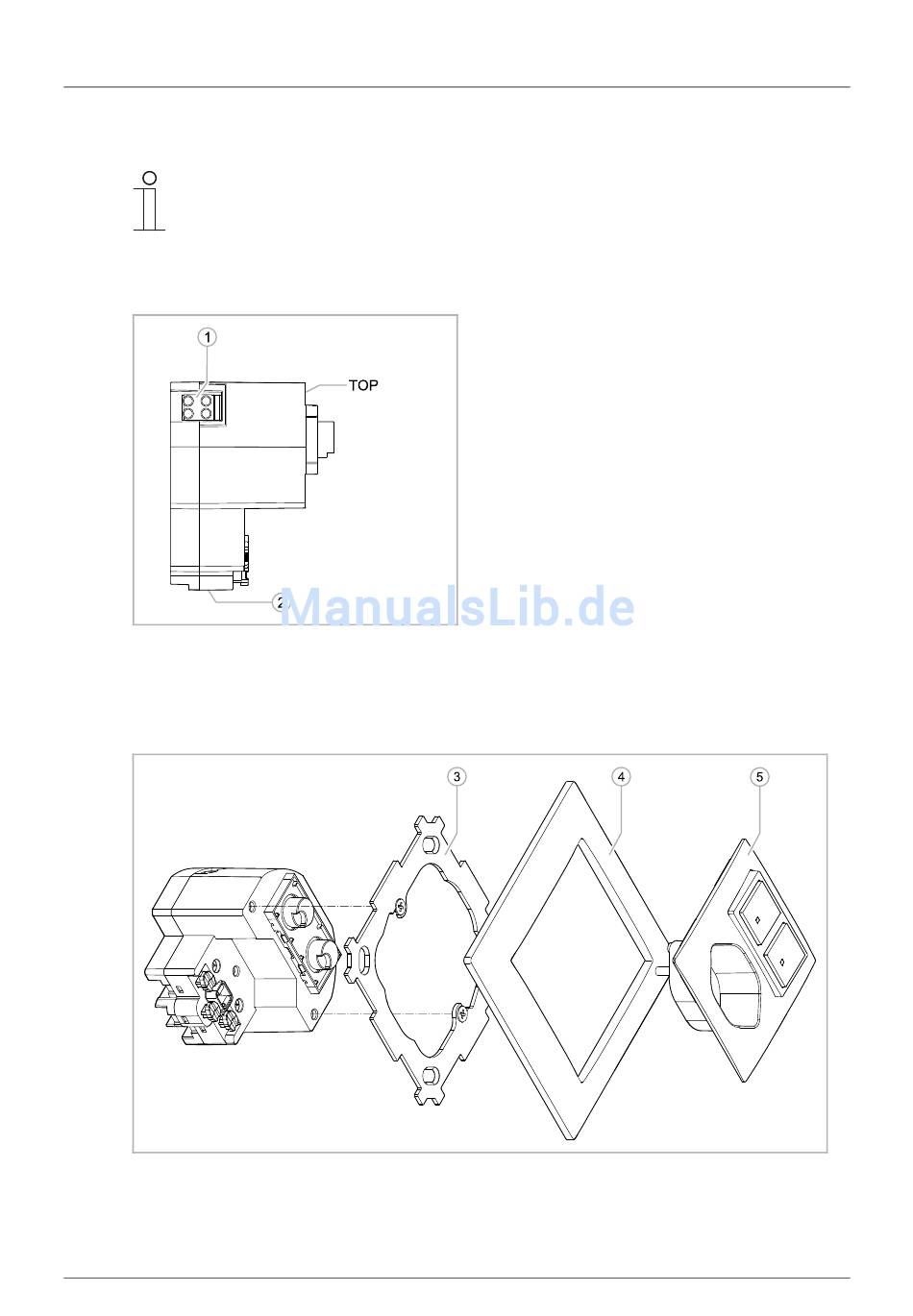

Abb. 5:
Anschluss
Abb. 6:
Montage
Technisches Handbuch 1373-1-8873 / 2CKA001373B8873
Anschluss und Einbau
1. Das Ident-Label abziehen und in den
Geräteplan kleben (bei System
Access Point).
2. Verbinden Sie die Busleitung mit der
Busanschlussklemme [1] (siehe
Kapitel 5.3 „Anschlussbilder" auf
Seite 14).
Achten Sie auf korrekte Polarität.
3. Schließen Sie die 230-V-Zuleitung an
den Steckdosenanschluss [2] an.
4. Drehen Sie das Gerät in die korrekte
Einbauposition.
Die Steckdose muss unten sein.
5. Setzen Sie das Gerät in die
Unterputzdose ein und schrauben
Sie das Gerät fest.
6. Setzen Sie den Abdeckrahmen [4]
zusammen mit der Zentralscheibe [5]
auf den Tragring [3] und schrauben
Sie die Zentralscheibe fest.
│15
