USV MID 400 / 600 / 800 / 1K / 1,4K / 2K
5.
Systembeschreibung
Die USV liefert eine unterbrechungsfreie, einphasige Spannung für betriebs-
kritische Verbraucher. Neben der Versorgung des Verbrauchers hält das Gerät
auch die internen Akkumulatoren in geladenem Zustand.
Bei einem Netzausfall bzw. einer Netzstörung (z. B. Spannungsschwankung)
liefert die USV weiterhin unterbrechungsfrei eine saubere Versorgungsspan-
nung am USV-Ausgang.
Die Energie wird während des Stützbetriebs aus der Akkumulatorbank bezo-
gen.

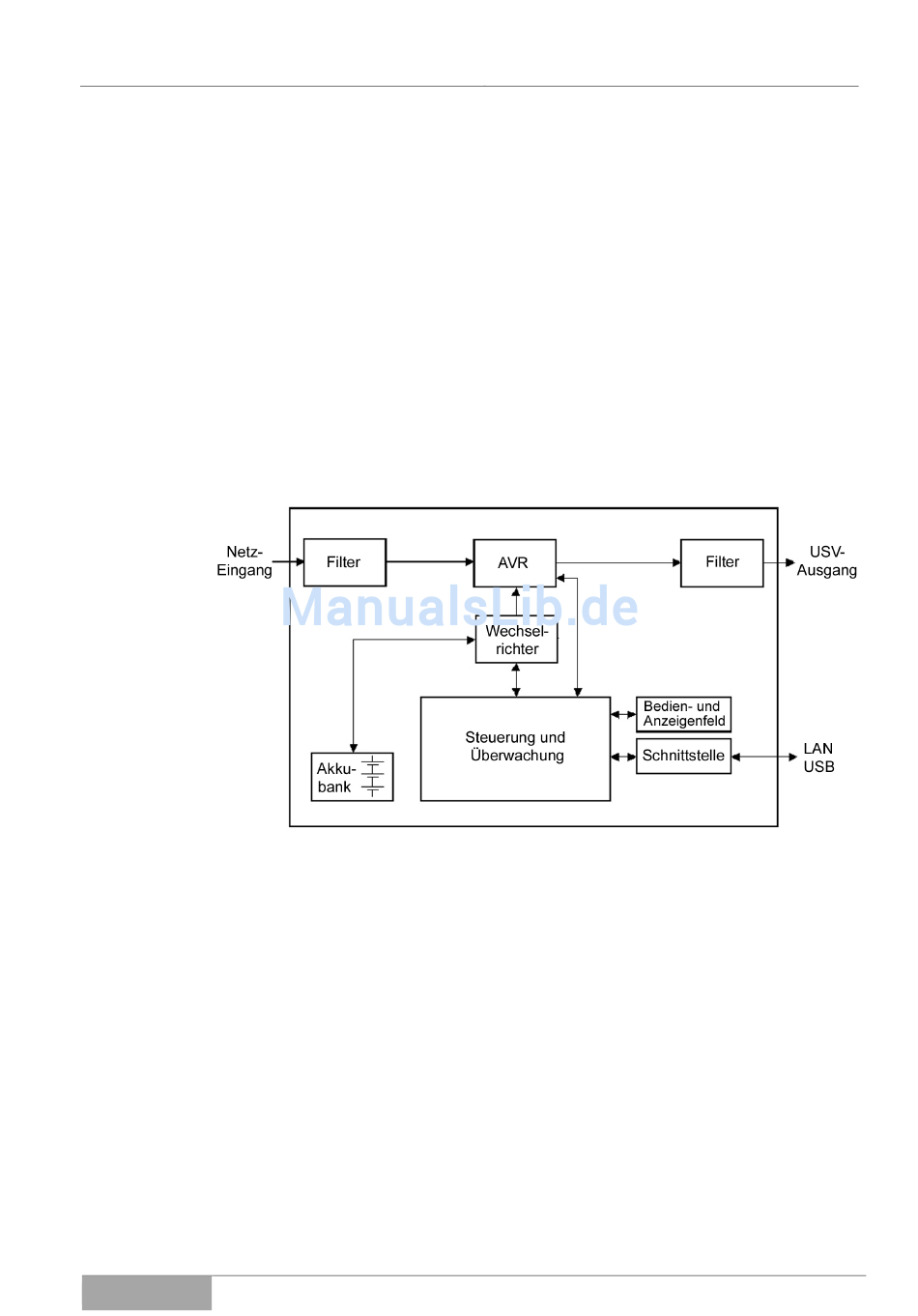

Abb. 5-1 - 1
Das Blockschaltbild visualisiert die einzelnen Gerätemodule und veranschau-
licht grob deren Interaktion.
Wenn der Netzausfall die Überbrückungszeit der USV überschreitet, schaltet
sich diese ab, um eine Tiefentladung der Akkus zu verhindern. Bei Rückkehr
der Netzspannung läuft die USV automatisch wieder an, versorgt den Verbrau-
cher und kontrolliert die Aufladung der Akkubank.
Herausragende Leistungsmerkmale der Serie MID sind:
–
Kurze Umschaltzeit in den Stützbetrieb bei Ausfall der primären Netzver-
sorgung.
–
Leistungsfähige Kommunikationsschnittstelle.
–
Modifizierter Sinus am Ausgang der USV (im Batteriebetrieb).
Serie MID
Line Interaktive USV
Blockbild Serie MID
Systembeschreibung
