USV MHD10RM
5 Systembeschreibung
Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt für
die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und
störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher.
Neben der Versorgung der Verbraucher hält das Gerät sowohl die internen als
auch externen (optional) Akkumulatoren in geladenem Zustand. Bei einem
Netzausfall bzw. einer Netzstörung liefert die USV weiterhin unterbrechungsfrei
eine saubere Versorgungsspannung am USV- Ausgang. Die Energie wird
während des Stützbetriebs aus den Akkumulatoren bezogen.

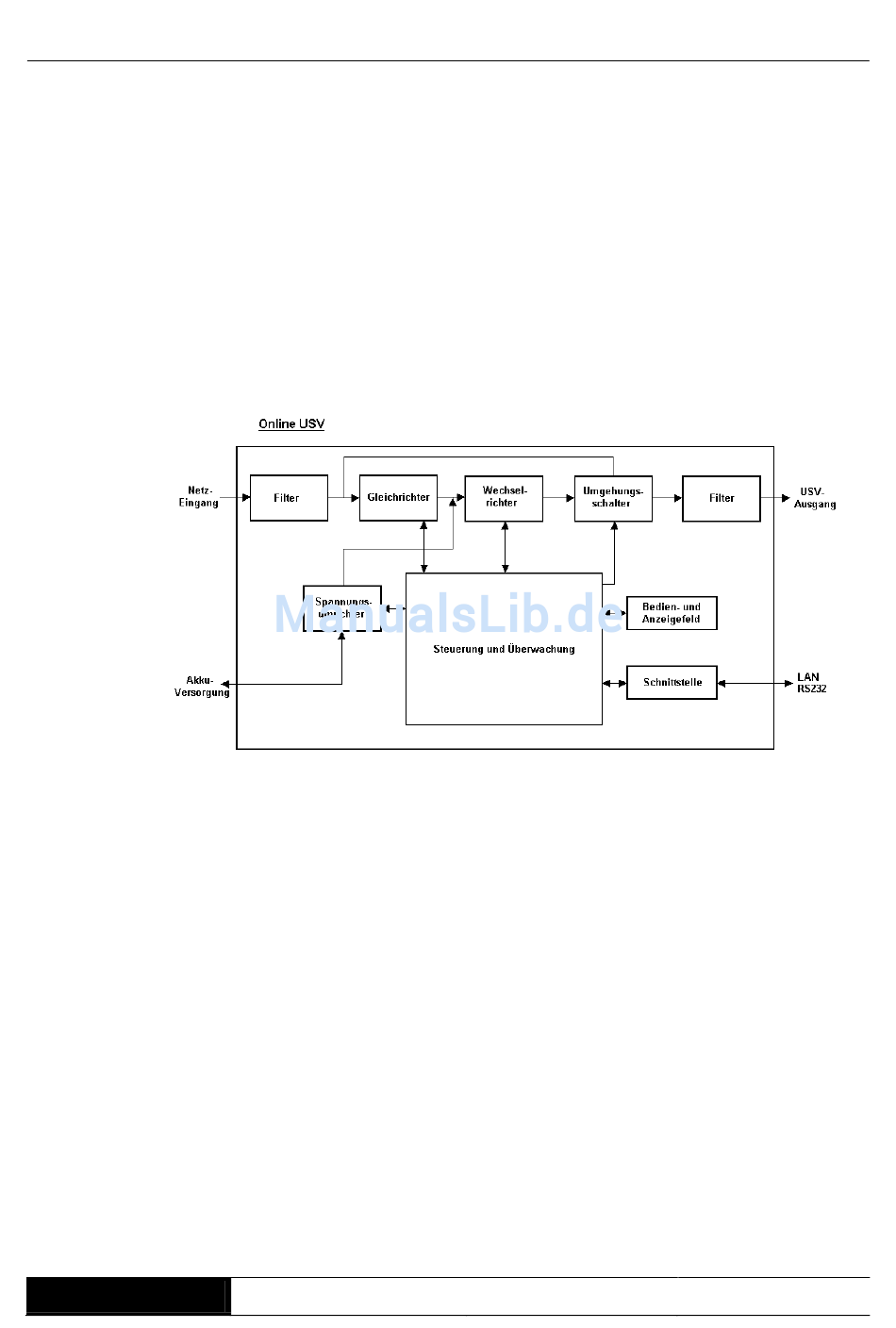

Abb. 1:
Blockbild
Das Blockschaltbild visualisiert die einzelnen Baugruppen in der USV und
veranschaulicht grob deren Interaktion.
Wenn der Netzausfall die Überbrückungszeit der USV überschreitet, schaltet sich
diese ab, um eine Tiefentladung der Akkus zu verhindern. Bei Rückkehr der
Netzspannung läuft die USV automatisch wieder an, versorgt die Verbraucher
und kontrolliert die Aufladung der Batteriebänke.
Serie MDR
Handbuch
Seite 12 von 48
