USV MID 400 / 600 / 800 / 1K / 1,4K / 2K
3.1.1
LCD-Display
Das LCD-Display schaltet sich immer ein, wenn die USV in Betrieb ist, ein-
schließlich im Lademodus während des ausgeschalteten Zustands und im Feh-
lermodus.
Wenn das LCD-Display in Betrieb geht, so werden alle Informationen 3 Sekun-
den lang angezeigt.
1
2
3
4
5
6

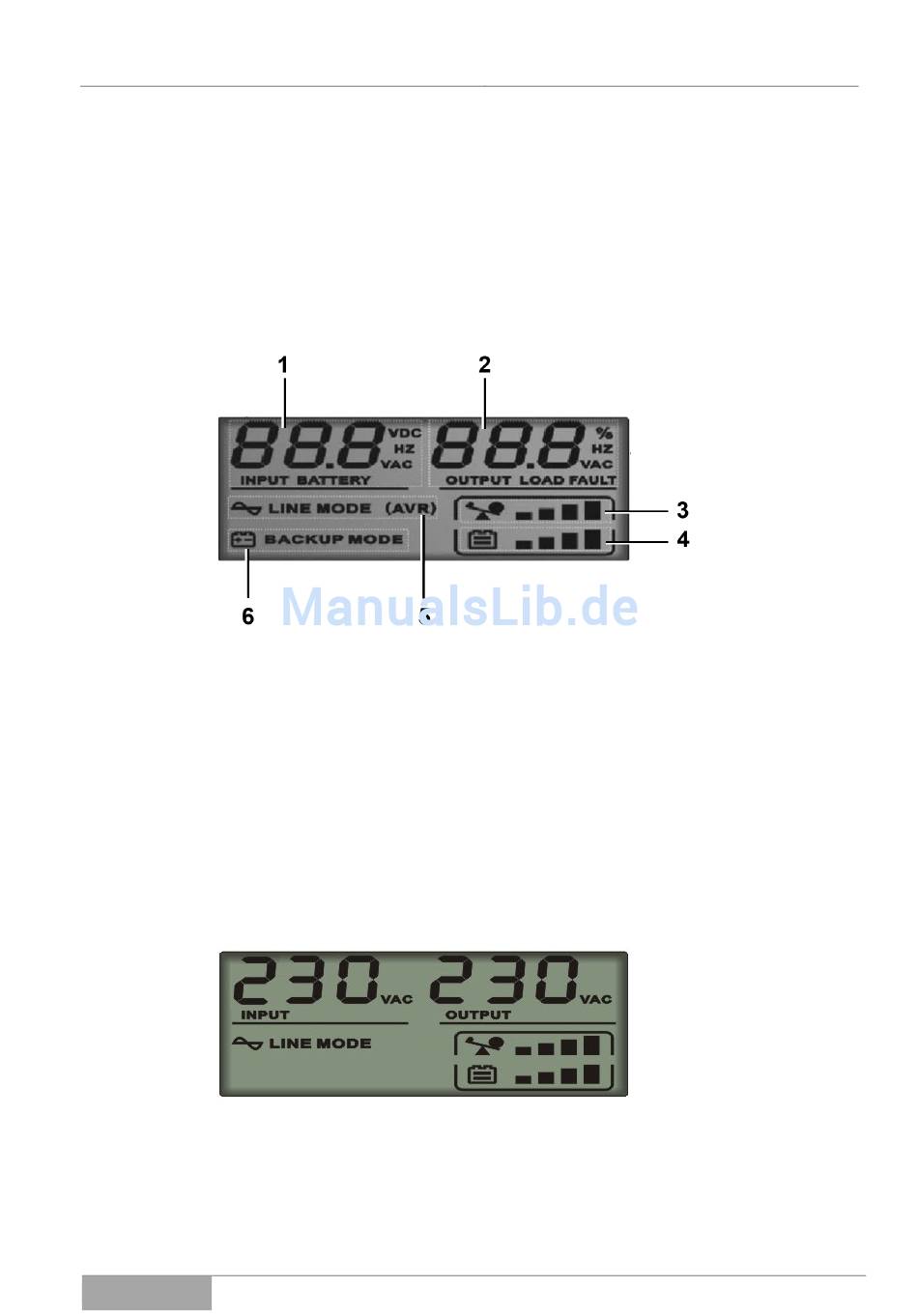

Abb. 3-1 - 2
Im Normalmodus sieht die Anzeige folgendermaßen aus.
Abb. 3-1 - 3
Serie MID
INPUT / BATTERY (Unit: VDC / Hz / VAC)
OUTPUT / LOAD / FAULT (Unit: % / Hz / VAC)
LOAD LEVEL
BATTERY CAPACITY
LINE MODE (AVR)
BACKUP MODE
Elemente des LCD-Displays
Normalmodus
Gerätebeschreibung der USV
