USV MTD-RT
3.1.1

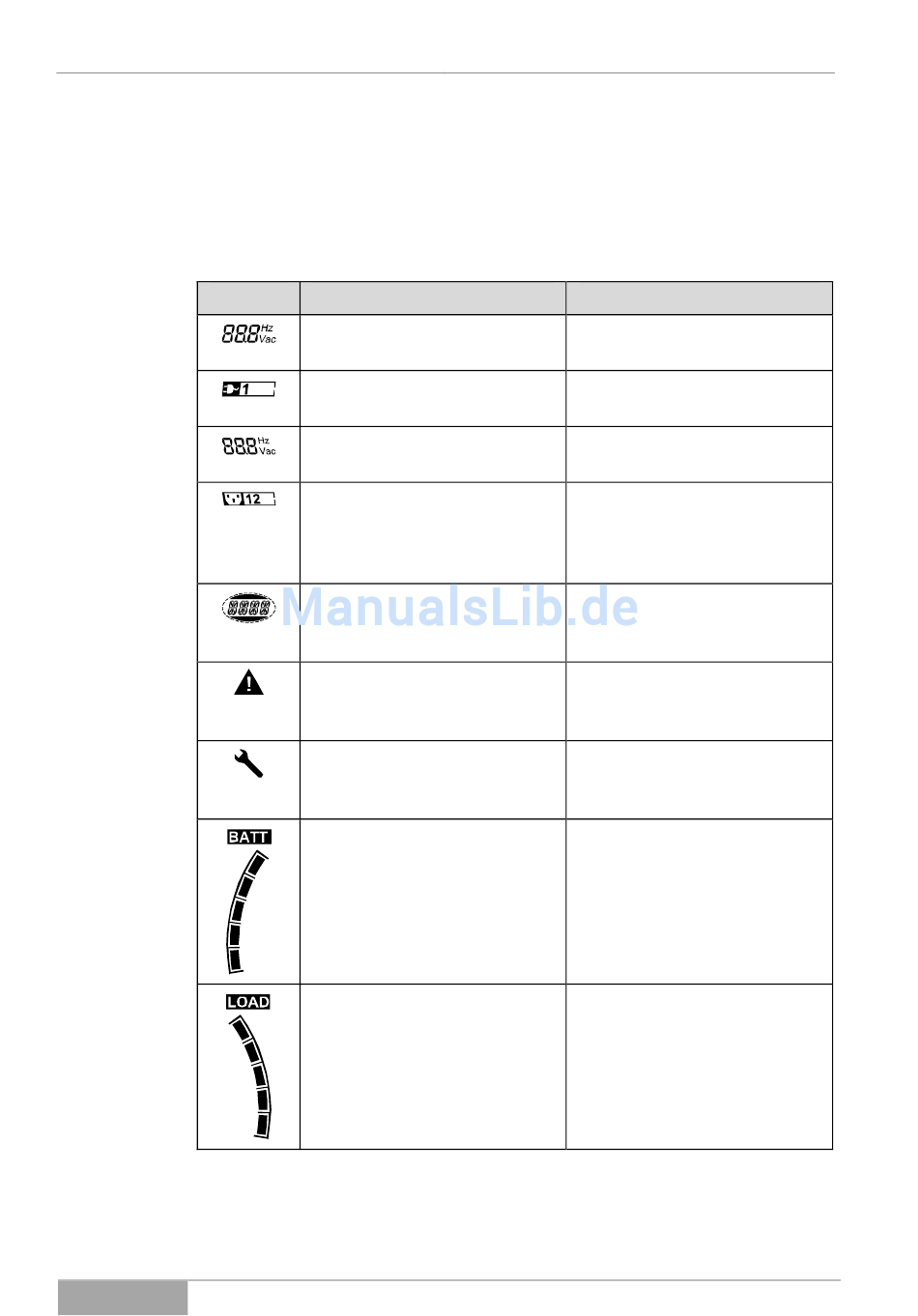

LCD-Display

Das LCD-Display dient zur Anzeige der Betriebsart und verschiedener Status-
werte. Folgende Anzeigen können durch die Auf- und Abtasten angewählt
werden:
Anzeige
Serie MTD
Beschreibung
Eingangsfrequenz und
-spannung
Anzeige Eingangsstecker
Ausgangsfrequenz und
-spannung
Anzeige Ausgangsstecker
USV-Status /
Benutzereinstellung / Display
Warnungsanzeige
Einstellungen
Anzeige Ladevolumen der
Batterie.
Anzeige Ladekapazität der
Batterie.
Gerätebeschreibung der USV
Funktion
Zeigt die Eingangsfrequenz
und -spannung an.
Leuchtet auf, wenn die Ein-
gangsspannung fehlerfrei ist.
Zeigt die Ausgangsfrequenz
und -spannung an.
Die USV hat zwei Gruppen
von Ausgängen. Die Anzeige
leuchtet auf, wenn die Aus-
gangsspannung korrekt ist.
Abkürzung des USV-Status.
Abkürzung der Benutzerein-
stellungen.
Leuchtet auf, wenn an der
USV ein Fehler oder eine
Warnung ansteht.
Leuchtet auf, wenn sich die
USV im Einstellbetrieb befin-
det.
Zeigt das aktuelle Lade-
volumen der Batterie.
Jedes Anzeigesegment stellt
20 % des Ladevolumens dar.
Zeigt die Auslastung der
Ausgangslast.
Jedes Anzeigesegment stellt
20 % der Ausgangslast dar.
23
