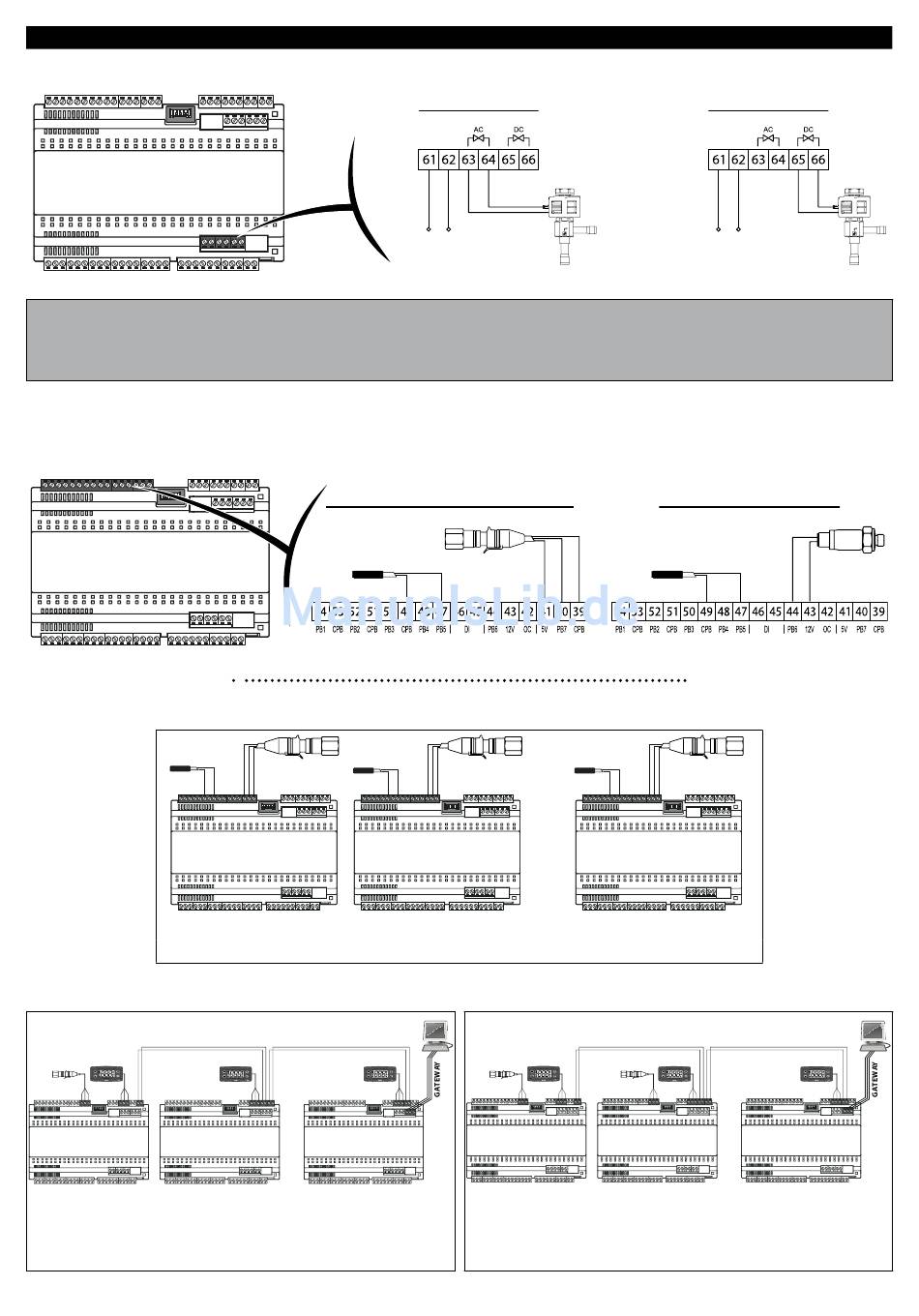

Das Gerät ist für Steuerung von AC- und DC-Ventilen in „Pulse" Ausführung ausgelegt. Die Anschlusspläne sind wie folgt:
RTX600/V
ANMERKUNGEN: • Der Treiber RTX 600 /V speist das Ventil mit seiner Versorgungsspannung (Valve Supply).
Die für die verwendete Spannung geeignete Ventilspule auswählen.
• Die Versorgungsspannung (Valve Supply) eines DC-Ventils muss Wechselspannung sein.
(z.B.: ein Ventil mit 240 Vdc Spule muss mit 240 Vac) Wechselspannung versorgt werden.
Den Überhitzungsfühler (rSS - Temperaturfühler NTC/PTC/Pt1000) und den Sättigungsfühler konfigurieren
(rSP - ratiometrischer Druckfühler oder Druckfühler 4...20 mA).
In der STANDARDKONFIGURATION sind der Fühler Pb5 (Überhitzungsfühler) und der Fühler Pb7 (ratiometrisch - Sättigungsfühler) vorgesehen.
RTX600/V
Im Netzwerk kann ein Sättigungsfühler an jedes Gerät angeschlossen oder lediglich ein Sättigungsfühler für sämtliche Geräte im lokalen Netzwerk LINK
(max. 8 Geräte) freigegeben werden.
1 Sättigungsfühler für jedes Gerät
In einem lokalen Netzwerk LINK
konfiguriert werden, von denen einer als Backup-Fühler dient.
RTX600/V
1
L09 = yes
L09 = no
rbu = diS
rbu = diS
rSP = Pb7
rSP = LSP
1 Freigegebener Sättigungsfühler
RTX 600 /V
ELEKTRONISCHES EXPANSIONSVENTIL (EEV)
Temperaturfühler + ratiometrischer Fühler
RTX600/V
1
kann der Sättigungsfühler für das gesamte Netzwerk freigegeben, es können aber auch zwei Sättigungsfühler
2
...
RTX600/V
RTX600/V
2
L09 = no
rbu = diS
rSP = LSP
Anschluss AC-Ventil
VALVE
SUPPLY
Anschluss
...
RTX600/V
2
ELIWELL
ELIWELL
RTX600/V
8
1
L09 = yes
rbu = LSP
rSP = Pb7
1 Freigegebener Sättigungsfühler + 1 Backup-Fühler
Anschluss DC-Ventil
VALVE
SUPPLY
Anschluss
Temperaturfühler + Druckfühler
RTX600/V
8
RTX600/V
RTX600/V
2
L09 = yes
L09 = no
rbu = LSP
rbu = diS
rSP = Pb7
rSP = LSP
2
ELIWELL
ELIWELL
8
4/22
