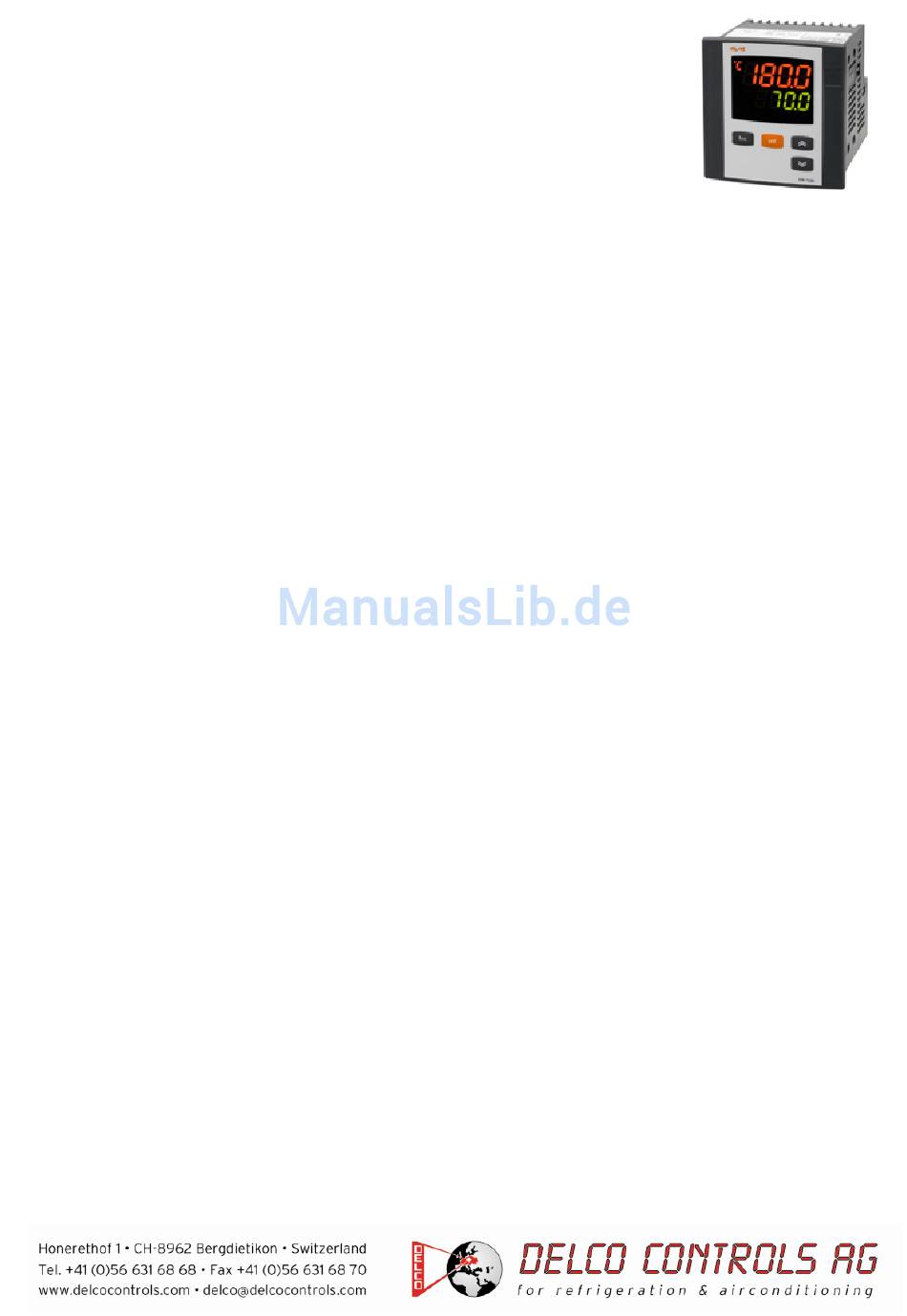

EW7210
Kurzanleitung
Einstellung Sollwert / Setpoint (Ausschalttemperatur):
„set"-Taste kurz drücken und wieder loslassen. Im Display erscheint „SEt1" und der aktuelle
Sollwert (grün). Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten „UP" oder
„DOWN" betätigen.
Programmierung:
„set"-Taste für ca. 3 Sekunden drücken.
Im Display erscheint „USEr".
Jetzt die „set"-Taste kurz drücken und der Code des ersten Kapitels/Registers erscheint
(„rE1").
(Alle Parameter sind in 6 Kapitel / Register eingeteilt)
Zum Durchgehen der übrigen Registerkarten die Tasten „UP" benutzen.
-
rE1
-
PID
-
AUTO
-
ALAr
-
Add
-
diSP
-
CnF
-
FPr
Während der Anzeige dieses Codes (z.B. „rE1") die „set"-Taste nochmals kurz drücken und es
erscheint der erste Parameter-Code aus diesem Kapitel/Register und der eingestellte Wert
(grün).
Zum Durchgehen der übrigen Parameter die Taste „set" benutzen.
Zum Ändern des Parameters die Tasten „UP" und „DOWN" benutzen.
Wenn die Tastatur für mehr als 15 Sekunden nicht betätigt wird (Time-out) oder wenn die Taste
„fnc" einmal gedrückt wird, so wird der zuletzt auf dem Display angezeigte Wert bestätigt und
man kehrt zur vorausgehenden Anzeige zurück.
Anmerkung: Das Instrument immer aus- und wieder einschalten, wenn die
Konfigurierung der Parameter geändert worden ist.
PT100
11/2010
Regler 1 / Relaisausgang
Alarm
Kommunikation
Display / Anzeige
Konfiguration
Copy Card
Seite 2
Seite 2
Seite 3
Seite 3
Seite 3
Seite 4
Seite 1 von 4
