Elektronische controller für kühleinheiten “mit gebläse”

Werbung

cod. 9IS23021
D
rel. 3/04

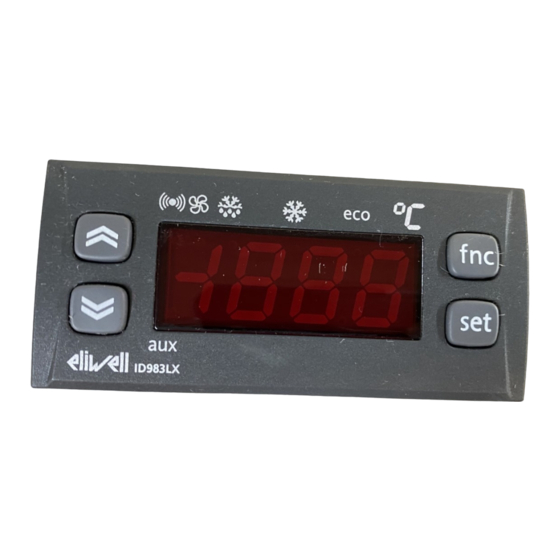

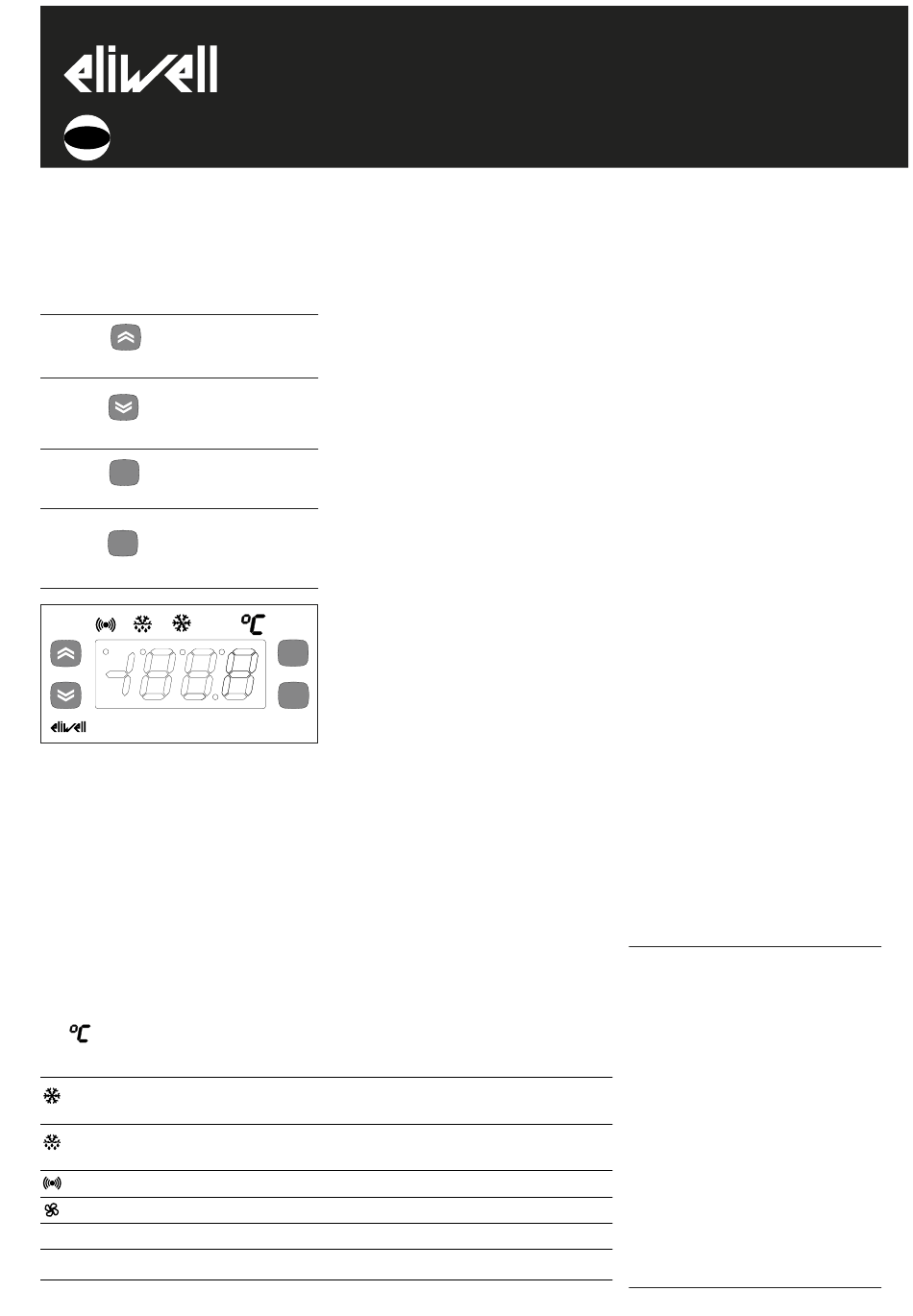

BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über einen Display
sowie vier Tasten für die Kontrolle des Status
und die Programmierung des Instruments.
TASTEN UND MENÜS
Taste UP
Geht die Menüpositionen durch
Hebt die Werte an
Aktiviert die manuelle Abtauung
(siehe Parameter H31)
Taste DOWN
Geht die Menüpositionen durch
Senkt die Werte
Über Parameter prgrammierbar
(siehe Parameter H32)
Taste fnc
Funktion ESC (Ausgang)
fnc
Über Parameter prgrammierbar
(siehe Parameter H33)
Taste Set
Zugang zum Sollwert
Zugang zum Menü
set
Bestätigt die Befehle
Zeigt die Alarme an (falls vorhanden)
Speichert Stunden/Minuten
eco
ID 985LX
Beim Einschalten führt das Instrument einen Lamp
Test durch; für einige Sekunden blinken das Display
und die Leds zur Überprüfung des
ordnungsgemäßen Zustands. Das Instrument weist
zwei Hauptmenüs auf, das Menü "Maschinenstatus"
und das Menü "Programmierung".
ZUGANG UND BENUTZUNG DER MENÜS
Die Ressourcen sind in Menüs organisiert, zu
denen man durch Drücken und sofortiges
LED
Position
Zugeordnete Funktion
ECO
Sollwert/reduzierter Sollwert
(Sollwert
Verdichter oder Relais 1
Abtaubetrieb
Alarm
Gebläse
aux
aux
o
Dezimalpunkt
ID 983-985 LX (/C/CK)
Elektronische Controller für Kühleinheiten "mit Gebläse"
Loslassen der Taste "Set" (Menü
"Maschinenstatus") oder durch
Gedrückthalten der Taste "Set" für mehr als
5 Sekunden (Menü Programmierung")
gelangt. Für den Zugang zum Inhalt der ein-
zelnen Registerkarten, die durch das entspre-
chende Label gekennzeichnet werden, ein-
fach ein weiteres Mal die Taste "Set"
drücken. An diesem Punkt ist es möglich,
den Inhalt der einzelnen Registerkarten
durchzugehen, ihn zu ändern oder die dar-
auf vorgesehenen Funktionen zu benutzen.
Falls die Tastatur für mehr als 15 Sekunden
nicht betätigt wird (Timeout) oder falls ein-
mal die Taste "fnc" gedrückt wird, so wird
der letzte auf dem Display angezeigte Wert
bestätigt und man kehrt zur vorausgehenden
Anzeige zurück.
MENÜ MASCHINENSTATUS
(Siehe Aufbau des Menüs Maschinenstatus)
Zum Aufrufen des Menüs "Maschinenstatus" die
Taste "Set" drücken und sofort loslassen. Falls
keine Alarme vorliegen, so erscheint das Label
"SEt". Mit den Tasten "UP" und "DOWN" könen
f nc
die übrigen im Menü enthaltenen Registerkarten
durchgegangen werden, das heißt:
-AL: Registerkate Alarme (falls vorhanden;
set
mit Ausnahme der Fehler/Defekte Fühler);
-SEt: Registerkarte Einstellung der Sollwerte.
-RTC (Modelle /C, /CK): Registerkarte Real
Time Clock.
-Pb1: Registerkarte Wert Fühler 1;
-Pb2: Registerkarte Wert Fühler 2;
-Pb3: Registerkarte Wert Fühler 3 (falls vor-
handen);
Einstellung Sollwert
Zum Aufrufen des Menüs "Maschinenstatus"
die Taste "Set" drücken und sofort loslassen.
Es erscheint das Label der Registerkarte "Set".
Status
ON für Programmierung Parameter Ebene 2
blinkend für reduzierter Sollwert eingegeben
ON für Eingabe Sollwert)
ON für Verdichter an; blinkend
für Verzögerung,
Schutz oder Aktivierung blockiert
ON für Abtauung läuft; blinkend für Aktivierung
manuell oder von Digitaleingang
ON für Alarm aktiv; für Alarm stummgeschaltet
ON für Gebläse in Betrieb
ON für Hilfsausgang in Betrieb
ON für Instrument in Stand-by
Zum Anzeigen des Sollwerts erneut die Taste
"Set" drücken. Der Sollwert erscheint auf dem
Display. Zum Ändern des Sollwerts innerhalb
von 15 Sekunden die Tasten "UP" und
"DOWN" betätigen. Falls der Parameter LOC =
y, so kann der Sollwert nicht geändert werden.
Real Time Clock (Modelle /C, /CK)
Wenn das Label "RTC" vorhanden ist, die
Taste "Set" drücken; es erscheint das Label
d00 (Tage). Mit den Tasten "UP" und
"DOWN" die Tage einstellen. Falls die Tasten
für zwei Sekunden nicht betätigt werden
oder falls "Set" gedrückt wird, findet der
Wechsel zur Registerkarte Stunden (h00) und
Minuten ('00) statt: Mit den Tasten "UP" und
"DOWN" jeweils die Stunden und die
Minuten einstellen. Falls die Tastatur für
mehr als 15 Sekunden nicht betätigt wird
(Timeout) oder falls einmal die Taste "fnc"
gedrückt wird, so wird der letzte auf dem
Display angezeigte Wert bestätigt und man
kehrt zur vorausgehenden Anzeige zurück.
ANMERKUNG: Immer mit der Taste "Set"
bestätigen, um die Stunden/Minuten/Tage
einzustellen. ANMERKUNG2: Es wird emp-
fohlen, den ersten Tag d00 als SONNTAG
zu definieren.
Alarm läuft
Falls eine Alarmbedingung vorliegt, so
erscheint beim Aufrufen des Menüs
"Maschinenstatus" das Label der Registerkarte
"AL" (siehe Abschnitt "Diagnose").
Anzeige Fühler
Wenn das entsprechende Label vorhanden
ist, die Taste "Set" drücken; es erscheint das
Label des zugeordneten Fühlers.
MENÜ PROGRAMMIERUNG
(Siehe Aufbau des Menüs
Programmierung)
1) Anzeige der Parameter der Ebene 1
Zum Aufrufen des Menüs "Programmierung"
die Taste "Set" für mehr als 5 Sekunden
drücken. Falls erforderlich wird das PAS-
SWORD für den Zugang zur Ebene 1 ver-
langt (siehe Parameter "PA1") und (falls das
Password richtig eingegeben wird)
anschließend erscheint das Label der ersten
Registerkarte. Falls das Password falsch ist, so
erscheint auf dem Display erneut das Label
PA1. Zum Durchgehen der übrigen register-
karten die Tasten"UP" und "DOWN" benut-
zen; die Registerkarte zeigen
auschließlich alle Parameter der Ebene 1
an.
ANMERKUNG: Auf dieser Ebene sind die
Parameter der Ebene 2 NICHT sichtbar,
auch wenn sie NICHT durch ein Password
geschützt sind)
2) Anzeige der Parameter der Ebene 2
