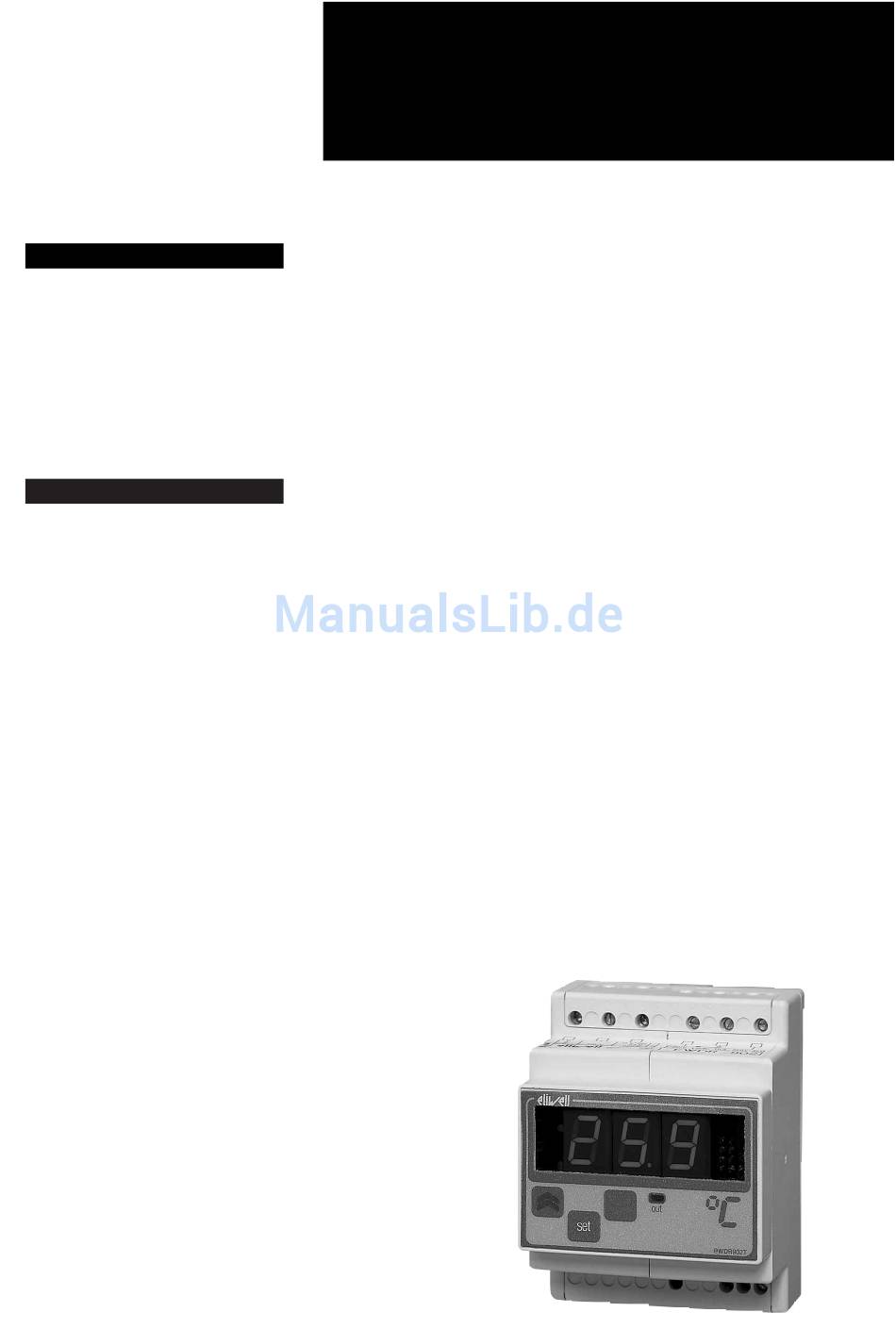

Eliwell EWDR 902 Handbuch

WAS IST DIES
EWDR 902/T/R/P ist eine neue mi-
kroprozessorgestützte, frei pro-
grammierbare Reglerserie. Die
Regler arbeiten als 1-Punkt-Regler
mit einstellbarer Schalthysterese.
Drei Versionen sind verfügbar:
EWDR 902/T für Temperatur, EWDR
905/R für relative Feuchtigkeit und
EWDR 905/P für Druckregelung.
AUSFÜHRUNG
• Gehäuse: Kunststoff ABS, grau,
selbstverlöschend
• Abmessungen: Frontseite
70x85 mm, Tiefe 61 mm
• Montage: Befestigung auf DIN-
Reihenklemmenschienen
• Anschluß: Klemmleisten für
Leitungsdurchmesser max
2
2,5 mm
• Anzeige: LED-Display mit
Ziffernhöhe 12,5 mm
• Bedienung: über die Frontseite
• Hauptausgang: 1 Relais mit
Umschaltkontakt 8(3)A 250V AC
• Eingang: siehe Fühlerbereiche
• Auflösung: 1 ˚C ohne Dezimal-
punkt; 0,1 ˚C mit Dezimalpunkt
• Genauigkeit: ≤ 0,5 % des Meßbe-
reiches
• Stromversorgung: je nach Modell:
230, 110, 24 VAC; 18...36 VAC;
24...48 VDC; 12 VAC/DC

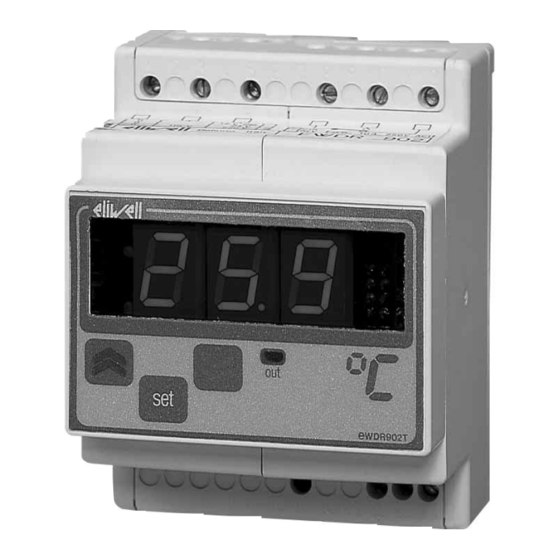

EWDR 902
Regler mit 1 Ausgang auf DIN-Schiene
ALLGEMEINE BESCHREIBUNG
EWDR 902/T/R/P ist eine neue mikropro-
zessorgestützte, frei programmierbare
Reglerserie. Die Regler arbeiten als
1 Punkt-Regler mit einstellbarer Schalt-
hysterese. Zusätzlich bietet das Gerät
EWDR 902/T/R/P eine Vielzahl von
Parametern, die alle leicht zu verstehen
und vom Anwender einzustellen sind.
(Siehe Programmierung der Parameter).
Es sind 3 Versionen verfügbar: EWDR
902/T für Temperatur, EWDR 902/R für re-
lative Feuchte und EWDR 902/P für Druck.
FRONTSEITIGE BEDIENUNG
SET: Bei einmaligem Drücken wird der
Sollwert angezeigt, wobei die LED "SET"
blinkt. Innerhalb 5 Sekunden kann der
Temperatur-Sollwert mit
"UP"oder "DOWN" eingestellt werden.
Nach weiteren 5 Sek. wird dieser Wert au-
tomatisch übernommen.
UP: Taste zur Erhöhung des Sollwerts
bzw. der Parameterwerte.
Bei anhaltendem Drücken - Steigerung im
Schnellgang.
DOWN: Gleiche Funktion,
Senkung der Werte.
LED "ON": Relais-Stellungsanzeige:
–leuchtet bei angezogenem Ausgangs-
relais; –blinkt im Programmiermodus.
PROGRAMMIERUNG
DER PARAMETER
Die Programmierebene wird erreicht durch
Drücken der SET-Taste von mehr als
5 Sekunden. Automatisch wird der erste
Parameter im Display ausgewiesen und
die Led-Anzeige blinkt (Programmier-
Modus). Die weiteren Parameter werden
rel. 11/99 ted
durch Betätigung der Tasten "UP" und
"DOWN" angewählt. Eine Veränderung
des Parameterwertes geschieht wiederum
mittels der Tasten "UP" oder "DOWN" +
Taste "SET". Die Speicherung geschieht
bei Übergang auf den nächsten Parameter
bzw. nach 10 Sekunden.
BESCHREIBUNG DER PARAMETER
d1: differential.
Schalthysterese mit pos. Werten bei
Anwendungen für Kühlen, Entfeuchtung
bzw. "steigend".
Mit neg. Werten bei Anwendungen für
Heizen, Befeuchtung bzw. "fallend".
LS1: Lower Set.
Untere
Sollwerteinstellung), begrenzt durch den
den Tasten Fühler-Einsatzbereich.
HS1: Higher Set.
Obere
Sollwerteinstellung).
od: output delay.
Ausgangs-Verzögerung zur Vermeidung
eines fehlerhaften Ansprechens des Relais
bei hochfrequenten Netzstörungen.
jedoch Werkseitige Einstellung 00 Sek.
Lci: Lower current input.
Unterer Anzeigewert bei Strom-Eingang
4 mA (nur für EWDR 902/R/P), werkseitige
Einstellung 20% r.H. bei EWDR 902/R.
Hci: Higher current input.
Oberer Anzeigewert bei Stromeingang 20
mA (nur für EWDR 902/R/P), werkseitige
Einstellung 100% r.H. bei EWDR 902/R.
CAL: CALibration.
Nullpunktabgleich.
Hiermit kann eine Temperaturabweichung,
bedingt durch Fühlertoleranz oder -plazie-
rung, ausgeglichen werden.
Sollwertbegrenzung (kleinste
Sollwertbegrenzung (höchste
