9. Inbetriebnahme des Senders
Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw.
auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden
Bildnummer angegeben.
a) Einlegen der Batterien
Zur Stromversorgung des Senders benötigen Sie 2 AA/Mignon-Batterien (z.B. Conrad Best.-Nr. 652502, 2 x bestel-
len).
Wichtig!
Verwenden Sie ausschließlich Batterien (1,5 V/Zelle) und keine Akkus (1,2 V/Zelle) für die Stromversor-
gung des Senders.
Zum Einlegen der Batterien gehen Sie wie folgt vor:

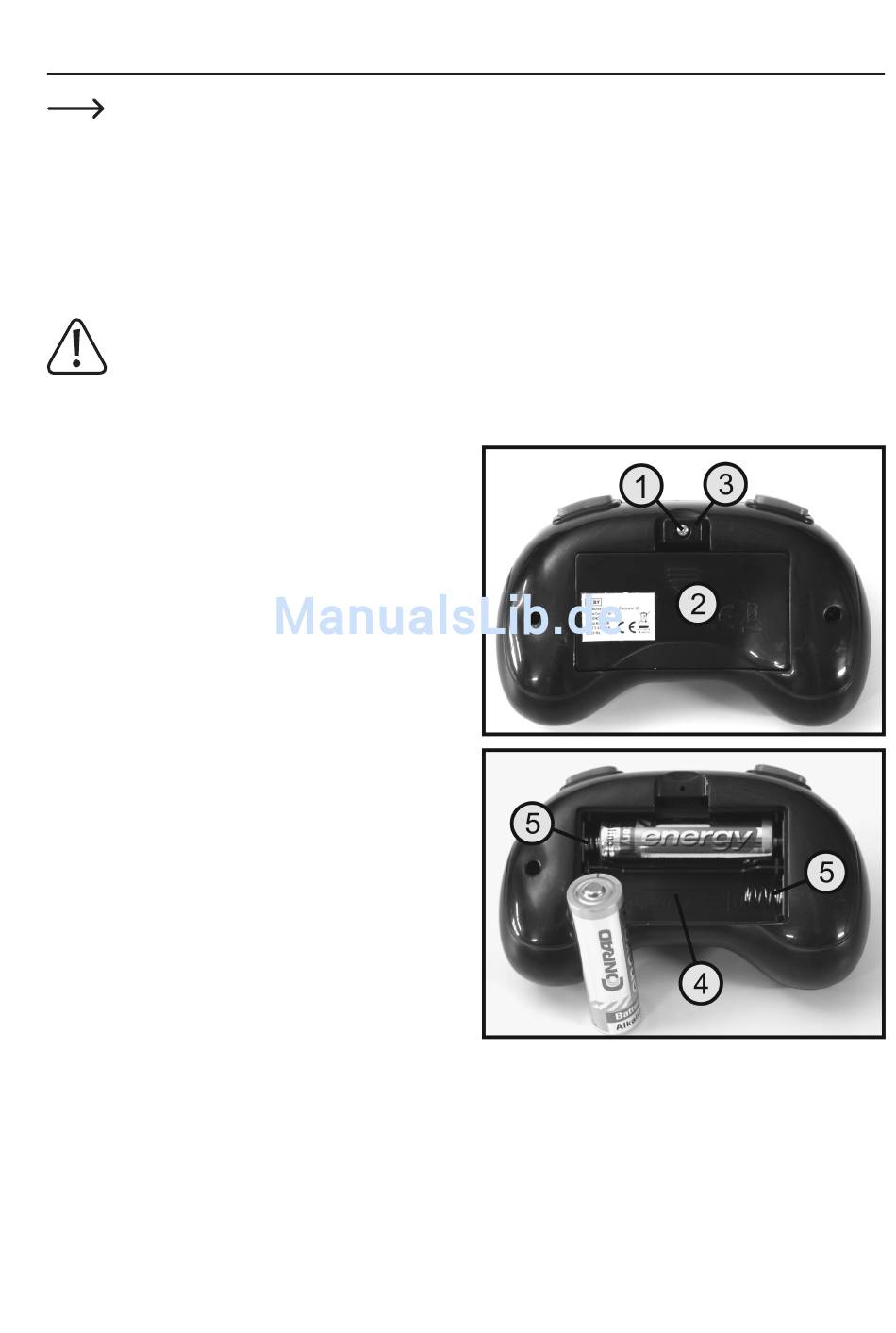

Lösen Sie an der Senderrückseite mit einem geeigneten
Schraubendreher die Halteschraube (1) des Batteriefach-
deckels (2).
Drücken Sie den Rasthebel (3) des Batteriefachdeckels
leicht nach unten und klappen Sie den Batteriefachdeckel
auf.
Legen Sie zwei AA/Mignon-Batterien entsprechend den
Vorgaben am Boden des Batteriefachs (4) polungsrichtig
ein. Der spiralförmige Federkontakt (5) muss immer mit
dem Minuspol (-) der Batterie verbunden werden.
Setzen Sie den Batteriefachdeckel wieder in das Sender-
gehäuse ein und lassen Sie den Rasthebel verriegeln.
Drehen Sie danach die Halteschraube wieder fest.
10
Bild 2
