†BERSPANNUNGSSCHUTZ
Weil Solargeneratoren normalerweise auf dem Dach oder einem erhšhten Platz angebracht
werden, wird die Vorsehung eines wirksamen Blitzschutzes zwischen dem Solargenerator und
dem Eingang des MX60 dringend empfohlen. Wenn die Batteriekabel lŠnger als 5m sind, sollte
auch auf der Ausgangsseite ein Schutz vorgesehen werden.
Die verlŠngerte Garantiezeit wird nur in Installationen mit Blitzschutz gewŠhrt.
KABELANSCHL†SSE
Das Bild 3 zeigt die Anschlussklemmen des MX60 Ladereglers. Die AnschlŸsse kšnnen in
beliebiger Reihenfolge vorgenommen werden.

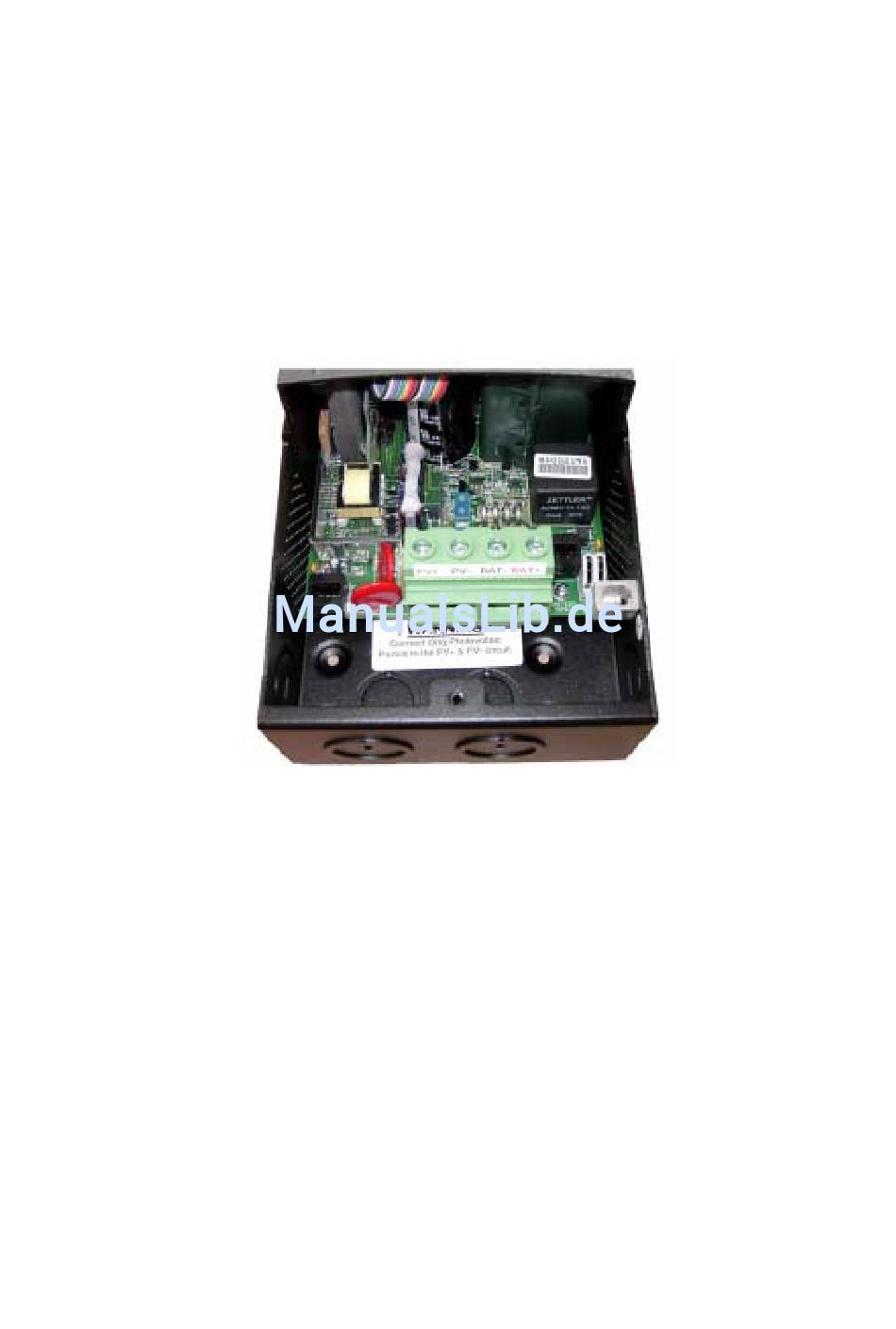

3 - Anschlussfeld und Anschlussklemmen des MX60
BEACHTEN SIE: Jeder MX60 muss an einen separaten Solargenerator angeschlossen werden.
Schalten Sie die Eingangsklemmen zweier MX NICHT parallel.
Der gro§e Klemmenblock in der Mitte ist bestimmt fŸr den Anschluss von (von links nach
rechts) PV+, PV-, BAT- und BAT+. Die Klemmen PV- und BAT- sind direkt unter der Klemmleiste
miteinander verbunden, es muss also nur ein Kabel zum gemeinsamen negativen Anschluss
des Systems gezogen werden. Die Aluminiumklemme auf der rechten Seite des GehŠuses ist
die Masse. Diese Klemme kann auch au§en am GehŠuse angebracht werden, aber
normalerweise wird das Erdkabel durch dieselbe DurchfŸhrung wie die Ÿbrigen Ein- und
Ausgangsverbindungen gezogen. Wenn die Erdklemme au§en befestigt werden soll,
verwenden Sie dabei auch die Zahnscheibe, sie durchdringt die Farbe und stellt damit eine
sichere Verbindung zum GehŠuse her.
Verwenden Sie Gleichstromtrenner am Eingang und am Ausgang. FŸr den MX60 ist ein
60A/125V-Schalter wie der OBDC60 die richtige Wahl.
Die Schrauben der gro§en Klemmen sollen mit 4Nm angezogen werden. Die Klemmen PV/BAT
und Erde bieten Platz fŸr Kabel mit einem Querschnitt bis 35mm2.
Ein optionaler TemperaturfŸhler von OutBack kann an der RJ11-ãTelefonÒ-Buchse mit der
Bezeichnung ÓBattery TempÓ rechts neben der Klemme BAT+ angeschlossen werden. Dieser
FŸhler kann mit dem doppelseitigen Klebeband an einer der Batterien befestigt werden. Die
