Park Mpp % (Voc):
U_Pick MPPT arbeitet und auch bei anderen Bedingungen, unter denen der MX bei einem
festen Bruchteil der zuletzt gemessenen Leerlaufspannung Voc arbeitet. FŸr Solargeneratoren
ist dies kein exakter Wert. 77% von Voc ist bei den meisten Solargeneratoren nahe beim MPP.
Mpp Range Limit % Voc (nur in der Betriebsart Auto-Sweep):
die obere und untere Spannungsgrenze eingestellt werden, zwischen denen der Punkt
maximaler Leistung gesucht werden soll. Die Grenzen werden in Prozent der
Leerlaufspannung (Voc) angegeben. Wenn die Leistungskurve nicht glatt ist, dann kann diese
Einstellung verhindern, dass die Regelung auf einen falschen Punkt regelt. Ein Solargenerator
hat seinen MPP normalerweise bei Ÿber 50% und unter 90% seiner Leerlaufspannung. Falls bei
einer kleinen €nderung der Eingangsspannung (Mini-Sweep) ein Punkt gefunden wird, in dem
mehr Leistung vom Solargenerator kommt als innerhalb dieser Grenzen, dann kehrt der MX
zurŸck zur festen Wert Park Mpp (s. Park Mpp % oben). 90% Voc ist die Werksvoreinstellung
fŸr den oberen Grenzwert, 1/2 fŸr den unteren, normalerweise mŸssen diese Werte nicht
geŠndert werden. Wenn die Leerlaufspannung des Solargenerators mehr als doppelt so hoch
ist wie die Batteriespannung, dann beschleunigt die Einstellung von 1/2 die
Spannungsmessung, da der Eingang nicht ganz bis zur Batteriespannung heruntergezogen
werden muss, so wie dies der Fall ist, wenn FUL eingestellt ist. Ein Beispiel: In einem System
mit einer 24V-Batterie and einem Solargenerator mit einer Nennspannung von 72V muss die
Messung nur von 120V auf 60V statt bis auf 24V herunter erfolgen.
Wenn etwas anderes als ein Solargenerator, z.B. eine Wasserturbine, an den MX angeschlossen
ist, dann ist es eventuell zweckmŠ§ig, den Bereich min auf FUL zu setzen, weil solche
Stromerzeuger einen niedrigeren Mpp als 50% ihrer Leerlaufspannung haben, der aber
dennoch Ÿber der Batteriespannung sein kann. Denken Sie aber daran, was immer Sie auch an
den MX anschlie§en, der Stromerzeuger darf niemals mehr als 140V haben. Der MX wird
wesentlich wŠrmer, wenn der Mpp hšher als 114V liegt, Diese Spannung ist die maximale
Mpp-Spannung eines Solargenerators mit einer Leerlaufspannung von 140V. Wenn die Mpp-
Spannung grš§er ist und der Ausgangsstrom (in die Batterie) 60 oder 70A erreicht, kann der
MX60 zu warm werden und abschalten. Die Einstellmšglichkeiten fŸr Mpp Range Limit sind
80%, 85%, 90%, und 99% von Voc.

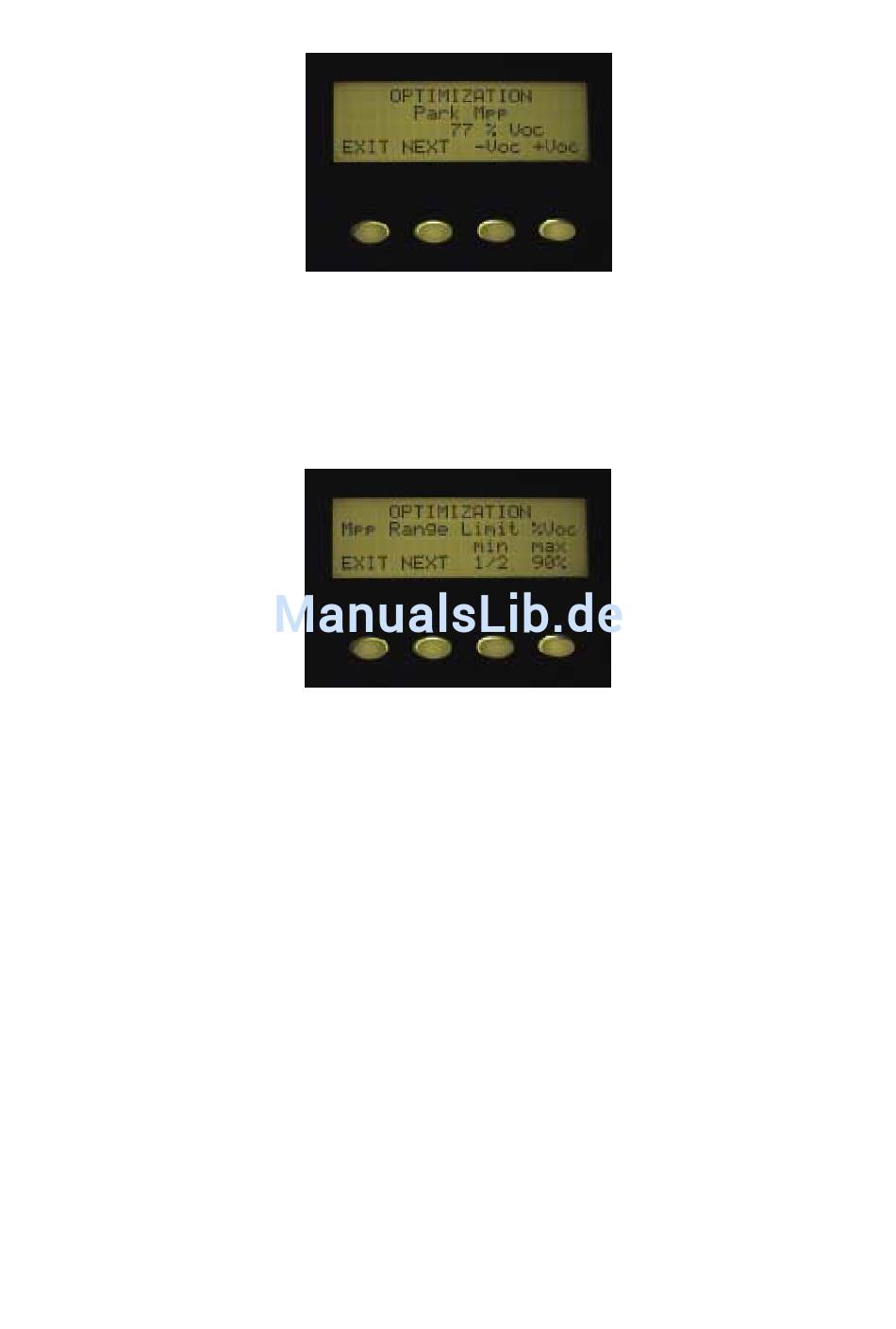

Bild 26 Ð feste Eingangsspannung (Park Mpp)
Dies bestimmt die Spannung, bei der der MX in der Betriebsart
Bild 27 Ð Mpp-Bereichseinstellung
Typische Solargenera-
toreinstellungen sind
1/2 und 90%
Hier kann
22
