INSTALLATION
Der MX60 kann auf verschiedene Arten installiert werden. Eine der Ÿblichen Methoden ist die
AufhŠngung an einer Montageplatte (CCB), die an einem der GehŠuse OutBack PSDC oder
PS2DC befestigt wird. Dazu wird jeder MX60 mit den entsprechenden Schrauben ausgeliefert.
Unter der Kabelabdeckung befinden sich unten Lšcher zur Montage an den CCB. Es gibt auch
eine Befestigungslasche oben am MX60. Wenn der MX an den CCB geschraubt wird, fluchtet
der linke Durchbruch mit einem Durchbruch im PSDC. Eine Ÿbliche 3/4Ó oder 1Ó PlastiktŸlle
zwischen den GehŠusen schŸtzt die Kabel. Auf dem CCB gibt es zwei MontageplŠtze, die
jeweils die DurchbrŸche des MX mit denen des PSDC zusammen treffen lassen. Die
Befestigungslšcher und DurchbrŸche stimmen mit denen des Reglers Xantrex C40 Ÿberein.
Auf dem CCB kšnnen zwei MX60 montiert werden, s. Bild 1.
Serie FX
MX60
PSAC
PSDC Gleich-
Sinuswechsel-
Wechsel-
richter/Lader
stromtrenner
stromtrenner
Mate
CCB

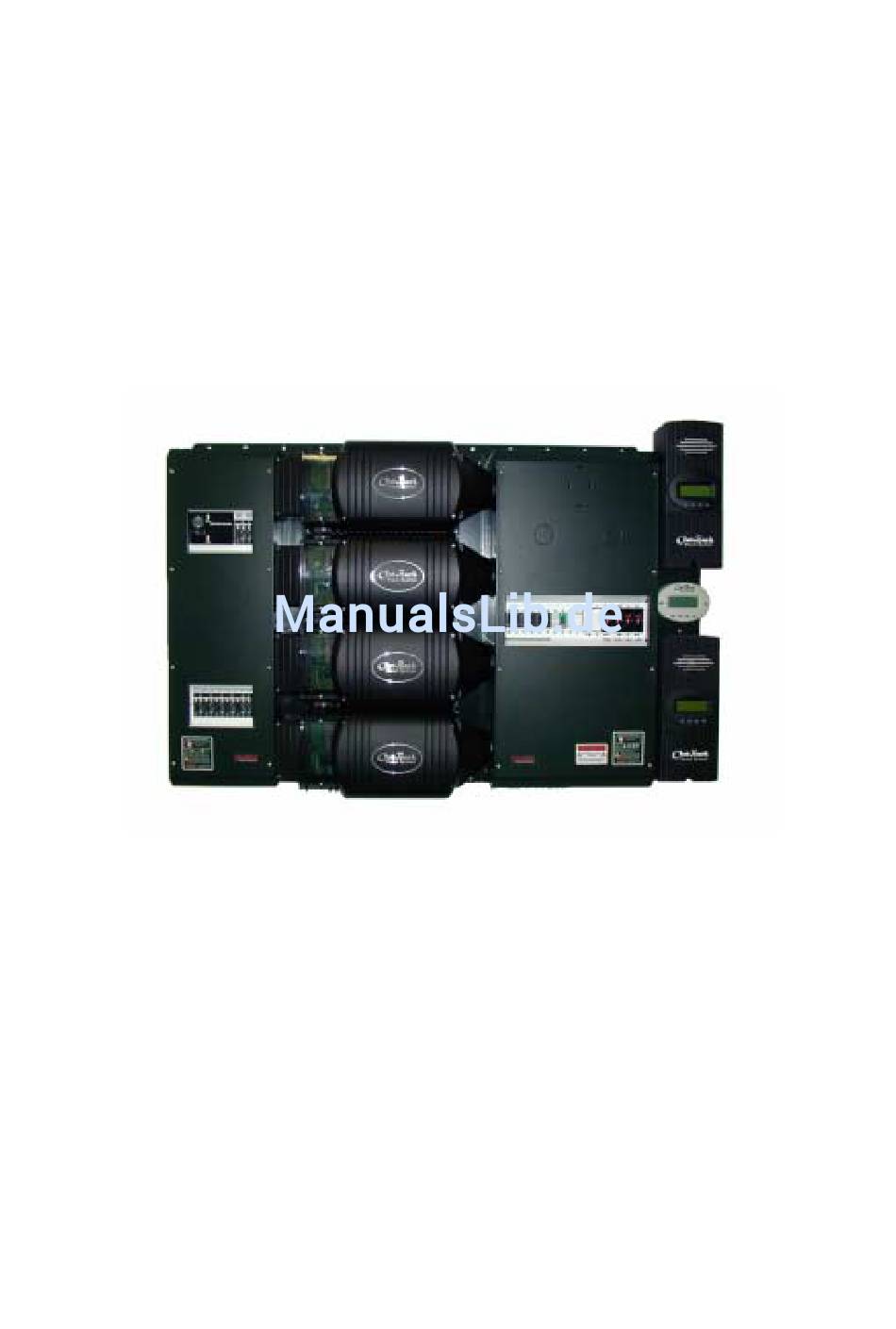

Bild 1 Ð Zwei auf einem CCB (charge controller bracket) montierte MX60 Laderegler
mit vier Wechselrichtern OutBack FX2000 und den GehŠusen PSDC, PSAC
3
